TLV61046A 是一款高度集成的升压转换器，专为 PMOLED 面板、LCD 偏置电源和传感器模块等应用设计。TLV61046A 集成了 30V 电源开关、输入至输出的隔离开关以及整流器二极管。该器件可将来自一节锂离子电池或两节碱性电池（串联）的输入电压转换成高达 28V 的输出电压。

TLV61046A 的工作开关频率为 1.0MHz。该器件支持使用小型外部组件。通过将 TLV61046A 的 FB 引脚和 VIN 引脚相连，可将其默认内部输出电压设置为 12V。因此，只需要三个外部组件即可获得 12V 输出电压。TLV61046A 的开关限流典型值为 980mA。它具有 7ms 内置软启动时间，从而能够降低浪涌电流。TLV61046A 处于关断模式时，隔离开关会将输出与输入断开以最大限度降低泄漏电流。TLV61046A 还具有输出短路保护、输出过压保护和热关断功能。

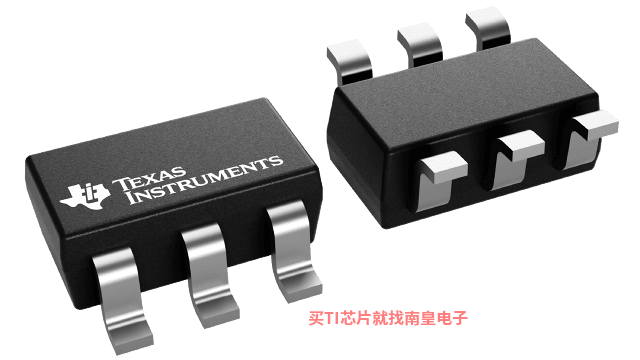

TLV61046A 采用 6 引脚 3mm x 3mm SOT23-6 封装。

• 输入电压范围：1.8V 至 5.5V，启动后低至 1.6V
• 输出电压高达 28V
• 集成式功率二极管和隔离开关
• 开关电流为 980mA（典型值）
• 输入电压为 3.6V、输出电压为 12V 时，效率高达 85%
• ±2.5% 的输出电压精度
• 在轻负载状态下进入节能工作模式
• 内部 7ms 软启动时间
• 在关断期间真正断开输入与输出之间的连接
• 输出短路保护
• 输出过压保护
• 热关断保护
• 3mm × 3mm SOT23-6 封装
• 使用 TLV61046A 并借助 WEBENCH Power Designer 创建定制设计方案

• Vin (Min) (V)
• 1.8
• Vin (Max) (V)
• 5.5
• Vout (Min) (V)
• 3.3
• Vout (Max) (V)
• 28
• Switch current limit (Typ) (A)
• 0.9
• Regulated outputs (#)
• 1
• Switching frequency (Min) (kHz)
• 850
• Switching frequency (Max) (kHz)
• 1250
• Iq (Typ) (mA)
• 0.11
• Features
• Enable, Light Load Efficiency, Load Disconnect
• Duty cycle (Max) (%)
• 90
• Rating
• Catalog

TLV61046A的完整型号有：TLV61046ADBVR、TLV61046ADBVT，以下是这些产品的关键参数及官网采购报价：

TLV61046ADBVR，工作温度：-40 to 125，封装：SOT-23 (DBV)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLV61046ADBVR的批量USD价格：.372（1000+）

TLV61046ADBVT，工作温度：-40 to 125，封装：SOT-23 (DBV)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLV61046ADBVT的批量USD价格：.446（1000+）

TLV61046AEVM-833 — 评估板 - 集成二极管和隔离 MOSFET 的 28V 输出电压升压转换器

TLV61046AEVM 可帮助评估 TLV61046A 升压转换器的电气性能和热性能。该转换器集成了续流二极管和隔离 MOSFET。TLV61046AEVM 的外部组件经过选择，可涵盖大多数正常应用。这些组件可根据 TLV61046A 数据表进行改装，从而满足特殊要求。

TLV61046A Unencrypted PSpice Transient Model Package (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TIDA-050032 — 5-V Input, 5-V 200-mA output, 4000-V isolation power supply reference design

此参考设计针对 RS485 在数据集中器中的应用，介绍了具有 5V、200mA 输出的反激式直流/直流电源转换器。

4000VAC 隔离电源电路使用完全集成的转换器 TLV61046A 和现成的变压器，因而是一种既简单又具有成本效益的解决方案。整个电路易于复制到系统板上，从而为 RS485 器件供电，这大大缩短了电路原理图和布局的设计时间。

用户指南提供了详细的基准测试结果（如效率、负载调节和工作波形），供您参考。

PMP15034 — 具有成本效益的高电压、压电式发声器驱动器参考设计

压电式发声器广泛用于玩具、计时器、闹钟和其他电子器件。发声器简单且经济高效的驱动器对这些应用领域来说非常重要。PMP15034 基于高电压升压转换器 TLV61046A 引入了两个驱动电路。输入电压范围为 1.8V 至 5.5V。一个驱动电路提供 0V 至 28V 矩形波，另一个电路提供 ±15V 矩形波。两个电路均使用评估板进行测量，以验证性能。
