TLV6703-Q1 是一款高电压比较器，工作电压范围为 1.8V 至 18V。TLV6703-Q1 具有一个内部基准电压为 400mV 的高精度比较器和一个额定电压为 18V 的开漏输出，用于实现精确的电压检测。可以使用外部电阻设置监视电压。

当 SENSE 引脚上的电压下降至低于 (V_IT–) 时，OUT 引脚被驱动至低电平，而当电压返回到对应阈值 (V_IT+) 之上时，OUT 引脚变为高电平。TLV6703-Q1 中的比较器具有拒绝短暂干扰的内置迟滞，确保稳定的输出运行，不会引起误触发。

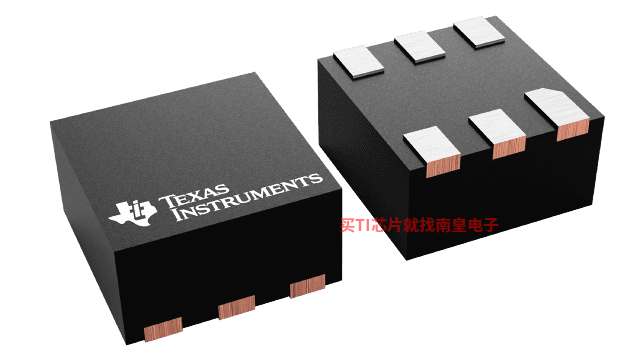

TLV6703-Q1 采用无引线 WSON-6 封装，额定工作结温范围为 –40°C 至 +125°C。

• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
  • 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
  • 器件 HBM ESD 分类等级 H2
  • 器件 CDM ESD 分类等级 C6
• 宽电源电压范围：1.8 V 至 18V
• 可调节阈值：低至 400mV
• 高阈值精度：
  • 25°C 时最高为 0.5%
  • 在工作温度范围内最大值为 1.0%
• 低静态电流：5.5μA（典型值）
• 开漏输出
• 内部迟滞：5.5mV（典型值）
• 温度范围：–40°C 至 +125°C
• 封装：无引线 WSON-6

• Number of channels (#)
• 1
• Output type
• Open-drain
• Propagation delay time (μs)
• 18
• Vs (Max) (V)
• 18
• Vs (Min) (V)
• 1.8
• Vos (offset voltage @ 25 C) (Max) (mV)
• 2
• Iq per channel (Typ) (mA)
• 0.006
• Input bias current (+/-) (Max) (nA)
• 25
• Rail-to-rail
• No
• Rating
• Automotive
• Operating temperature range (C)
• -40 to 125
• Features
• Hysteresis, Internal Reference
• VICR (Max) (V)
• 6.5
• VICR (Min) (V)
• 0
• TI functional safety category
• Functional Safety-Capable

TLV6703-Q1的完整型号有：TLV6703QDSERQ1，以下是这些产品的关键参数及官网采购报价：

TLV6703QDSERQ1，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网TLV6703QDSERQ1的批量USD价格：.643（1000+）
