TLV674x 系列包括单通道 (TLV6741)、双通道 (TLV6742) 和四通道 (TLV6744) 通用 CMOS 运算放大器，这些运算放大器提供 3.5nV/√Hz 的低噪声系数和 10MHz 的高带宽。TLV674x 系列器件凭借低噪声和高带宽特性，适用于要求在成本和性能之间达到良好平衡的各种高精度应用。此外，TLV674x 系列的输入偏置电流支持具有高源阻抗的应用。

TLV674x 系列器件采用稳健耐用的设计，方便电路设计人员使用；这得益于该器件具有单位增益稳定性、集成的 RFI/EMI 抑制滤波器、在过驱条件下不会出现反相并且具有高静电放电 (ESD) 保护功能 (2kV HBM)。另外，电阻式开环输出阻抗使其易于在超高的容性负载下保持稳定。

该运算放大器系列经过优化，可在低电压下运行，TLV6741 的工作电压低至 2.25V (±1.125V)，TLV6742 和 TLV6744 的工作电压可低至 1.7V (±0.85V)。所有器件的最高工作电压均为 5.5V (±2.75V)，额定温度范围为 –40°C 至 125°C。

单通道 TLV6741 采用小尺寸的 SC70-5 封装。双通道 TLV6742 可采用多种封装选项，其中包括 1.5mm × 2.0mm X2QFN 微型封装。

• 低宽带噪声：3.5nV/√Hz
• 增益带宽：10MHz
• 低输入偏置电流：±3pA
• 低失调电压：0.15mV
• 低失调电压漂移：±0.2μV/°C
• 轨到轨输出
• 单位增益稳定
• 低 IQ：
  • TLV6741：890μA/通道
  • TLV6742/4：990μA/通道
• 宽电源电压范围：
  • TLV6741：2.25V 至 5.5V
  • TLV6742/4：1.7V 至 5.5V
• 强大的 EMIRR 性能：2.4GHz 时为 71dB

• Number of channels (#)
• 2
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 5.5
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 1.7
• Rail-to-rail
• Out
• GBW (Typ) (MHz)
• 10
• Slew rate (Typ) (V/us)
• 4.5
• Vos (offset voltage @ 25 C) (Max) (mV)
• 1
• Iq per channel (Typ) (mA)
• 0.99
• Vn at 1 kHz (Typ) (nV/rtHz)
• 4.6
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125
• Offset drift (Typ) (uV/C)
• 0.2
• Features
• Cost Optimized, EMI Hardened
• CMRR (Typ) (dB)
• 110
• Output current (Typ) (mA)
• 68
• Architecture
• CMOS

TLV6742的完整型号有：TLV6742IDDFR、TLV6742IDGKR、TLV6742IDR、TLV6742IDSGR、TLV6742IPWR、TLV6742SIRUGR，以下是这些产品的关键参数及官网采购报价：

TLV6742IDDFR，工作温度：-40 to 125，封装：SOT-23-THIN (DDF)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLV6742IDDFR的批量USD价格：.33（1000+）

TLV6742IDGKR，工作温度：-40 to 125，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TLV6742IDGKR的批量USD价格：.33（1000+）

TLV6742IDR，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TLV6742IDR的批量USD价格：.33（1000+）

TLV6742IDSGR，工作温度：-40 to 125，封装：WSON (DSG)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLV6742IDSGR的批量USD价格：.413（1000+）

TLV6742IPWR，工作温度：-40 to 125，封装：TSSOP (PW)-8，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TLV6742IPWR的批量USD价格：.33（1000+）

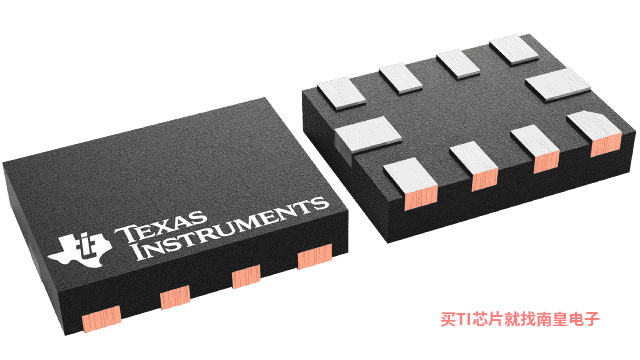

TLV6742SIRUGR，工作温度：-40 to 125，封装：X2QFN (RUG)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网TLV6742SIRUGR的批量USD价格：.485（1000+）

DUAL-DIYAMP-EVM — 双通道通用自制 (DIY) 放大器电路评估模块

DUAL-DIYAMP-EVM 是独特的评估模块 (EVM) 系列，可为工程师和 DIY 爱好者提供现实生活中的放大器电路，使您能够快速完成设计概念评估和仿真验证。它专为采用行业标准 SOIC-8 封装的双封装运算放大器而设计。它可实现各种电路配置，例如反相和同相放大器、Sallen Key 滤波器、多反馈滤波器、具有基准缓冲器的差动放大器、具有双反馈的 RISO、单端输入至差动输出、差动输入至差动输出、2 个运算放大器仪表放大器和并联运算放大器。

DUAL-DIYAMP-EVM 系列可实现快速、方便的原型设计，并且使用常用的 0805 或 0603 (...)

TLV6742 PSpice Model (Rev. C)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面，其中显示各种常见计算的列表（从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件）。除了可用作单独的工具之外，该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可（1分钟）

CIRCUIT060013 — Inverting amplifier with T-network feedback circuit

该设计将输入信号 VIN 反相并应用 1000V/V 或 60dB 的信号增益。具有 T 反馈网络的反相放大器可用于获得高增益，而无需 R4 具有很小的值或反馈电阻器具有很大的值。

CIRCUIT060015 — 可调节基准电压电路

该电路结合了一个反相和同相放大器，可使基准电压在正负输入电压范围内进行调节。可通过增加增益来提高最大负基准电压电平。

CIRCUIT060074 — 采用比较器的高侧电流感应电路

该高侧电流检测解决方案使用一个具有轨到轨输入共模范围的比较器，如果负载电流上升至超过 1A，则在比较器输出端 (COMP OUT) 产生过流警报 (OC-Alert) 信号。该实现中的 OC-Alert 信号低电平有效。因此，当超过 1A 阈值后，比较器输出变为低电平。实现了迟滞，使得当负载电流减小至 0.5 A（减少 50%）时，OC-Alert 将返回到逻辑高电平状态。该电路使用漏极开路输出比较器，从而对输出高逻辑电平进行电平转换，以控制数字逻辑输入引脚。对于需要驱动 MOSFET 开关栅极的应用，最好使用具有推挽输出的比较器。
