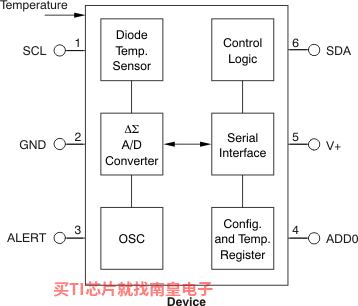

TMP102 器件是一款数字温度传感器，非常适用于作为需要高精度的 NTC/PTC 热敏电阻的替代品。该器件在未经校准或无外部组件信号调节的情况下可提供的精度为 ±0.5°C。器件温度传感器为高度线性化产品，无需复杂计算或查表即可得知温度。片上 12 位 ADC 具备最低 0.0625°C 的分辨率。

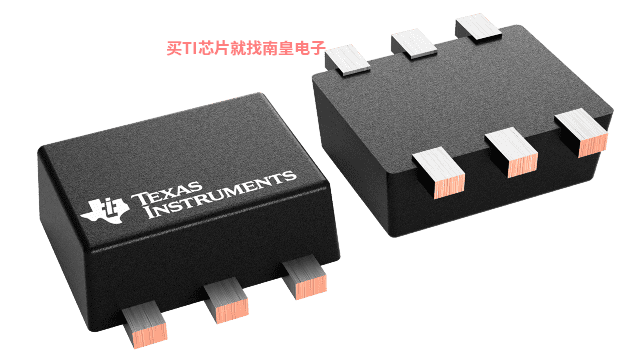

1.6mm × 1.6mm 的 SOT563 封装相较于 SOT-23 封装，尺寸缩小了 68%。TMP102 器件 具备 SMBus™、两线制和 I²C 接口兼容性，最多允许四个器件位于一条总线上。此外，该器件还 具备 SMBus 报警功能。器件的额定工作电压范围是 1.4V 至 3.6V，整个工作范围内最大静态电流为 10µA。

TMP102 器件适用于在各种通信、计算机、消费类产品、环境、工业和仪表 应用中进行扩展温度测量。器件的额定工作温度范围为 –40°C 至 125°C。

TMP102 生产单元已经过 100% 的传感器测试，具有 NIST 可追溯的特点，并已借助 NIST 可追溯的设备使用 ISO/IEC 17025 标准认可的校准要求进行验证。

• SOT563 封装 (1.6mm × 1.6mm) 相较于 SOT-23，尺寸缩小了 68%
• 未经校准时的精度：
  • –25°C 至 85°C 范围内为 2.0°C（最大值）
  • –40°C 至 125°C 范围内为 3.0°C（最大值）
• 低静态电流:
  • 激活时 10μA（最大值）
  • 关断时 1μA（最大值）
• 电源电压范围：1.4V 至 3.6V
• 分辨率：12 位
• 数字输出：兼容 SMBus、双线制和 I2C 接口
• NIST 可追溯

• Local sensor accuracy (Max) (+/- C)
• 2
• Type
• Local
• Operating temperature range (C)
• -40 to 125
• Supply voltage (Min) (V)
• 1.4
• Interface type
• I2C, SMBus
• Supply voltage (Max) (V)
• 3.6
• Supply current (Max) (uA)
• 10
• Temp resolution (Max) (bits)
• 12
• Features
• ALERT, One-shot conversion, NIST traceable
• Remote channels (#)
• 0
• Addresses
• 4
• Rating
• Catalog

TMP102的完整型号有：TMP102AIDRLR、TMP102AIDRLT，以下是这些产品的关键参数及官网采购报价：

TMP102AIDRLR，工作温度：-40 to 125，封装：SOT-5X3 (DRL)-6，包装数量MPQ：4000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP102AIDRLR的批量USD价格：.506（1000+）

TMP102AIDRLT，工作温度：-40 to 125，封装：SOT-5X3 (DRL)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP102AIDRLT的批量USD价格：.607（1000+）

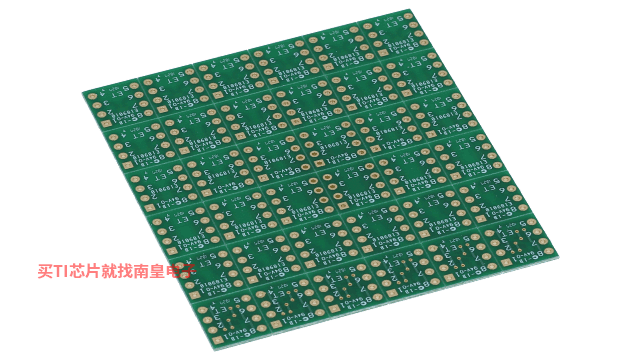

DIP-ADAPTER-EVM — DIP 适配器评估模块

借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试，该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的运算放大器，或者将这些端子板直接连接至现有电路。

DIP-Adapter-EVM 套件支持六种常用的业界通用封装，包括：

• D 和 U (SOIC-8)
• PW (TSSOP-8)
• DGK（MSOP-8、VSSOP-8）
• DBV（SOT23-6、SOT23-5 和 SOT23-3）
• DCK（SC70-6 和 SC70-5）
• DRL (SOT563-6)

TMP102EVM — TMP102 Evaluation Module

The TMP102EVM is a platform for evaluating the TMP102 Low Power Digital Temperature Sensor. The included USB interface hardware and software makes evaluation simple; no additional hardware or instruments are required.

TMP102 Arduino Example Code v1.0

Linux 驱动程序支持 TMP102 温度传感器。Linux 驱动程序支持通过 I2C 总线和接口与硬件监测子系统进行通信。
Linux 主线状态

在 Linux 主线中提供：是
可通过 git.ti.com 获取：不适用

支持的器件：

• tmp102

Linux 源文件

与该器件关联的文件为：

drivers/hwmon/tmp102.c

Documentation/devicetree/bindings/i2c/trivial-devices.txt

Documentation/hwmon/tmp102

源文件

drivers/hwmon/tmp102.c

Linux 器件树文档

(...)

TMP102EVM GUI Software and Source

为了帮助简化配置工作并加速软件开发，我们创建了一个直观的图形实用工具 ASC studio，用于配置 TI 传感器的所有方面以及在未来用于配置其他信号链组件。ASC studio 可帮您直观地选择配置参数，以便您有更多时间创建差异化应用。

该工具的输出包括 C 头文件和代码文件，这些文件可以单独使用，或与 TI MCU 的 TI 软件开发套件示例 (SDK) 配合使用。

TMP102, TMP112 IBIS Model
