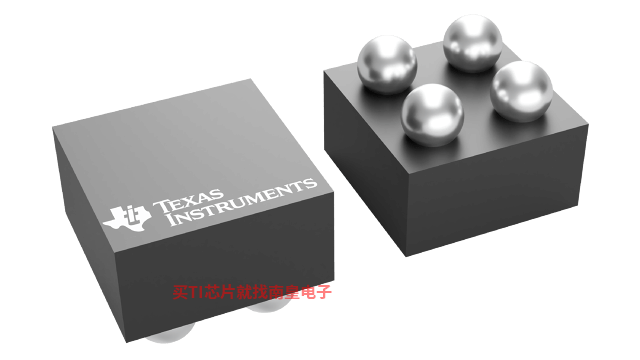

TMP103 是一款采用 4 焊球晶圆级芯片规模封装 (WCSP) 的数字输出温度传感器。 TMP103 读取温度的分辨率能够达到 1℃。

TMP103 具有一个与 I²C 和 SMBus 接口均兼容的两线式接口。 此外，该接口还支持多器件存取 (MDA) 命令，允许主控器与总线上的多个器件同时进行通信，从而不必向总线上的每个 TMP103 个别发送命令。

最多可以把 8 个 TMP103 并联连接起来，并由主机轻松地对其进行读取。 对于那些具有多个必须加以监视的温度测量区域的空间受限、功耗敏感型应用而言，TMP103 是特别理想的选择。

TMP103 的规定工作温度范围为－40℃ 至 +125℃。

• 多器件存取 (MDA)：
  • 全局读/写操作
• I2C/ SMBus 兼容型接口
• 分辨率： 8 位
• 准确度： 典型值为 ±1℃ （―40℃ 至 +100℃）
• 低静态电流：
  • 运行模式中的 IQ 为 3μA （在 0.25Hz 频率条件下）
  • 停机模式中为 IQ 为 1μA
• 电源范围： 1.4V 至 3.6V
• 数字输出
• 封装： 4 焊球 WCSP （晶圆级芯片规模封装） (DSBGA)
• 应用
  • 手机
  • 笔记本电脑

All trademarks are the property of their respective owners.

• Local sensor accuracy (Max) (+/- C)
• 2
• Type
• Local
• Operating temperature range (C)
• -40 to 125
• Supply voltage (Min) (V)
• 1.4
• Interface type
• I2C, SMBus
• Supply voltage (Max) (V)
• 3.6
• Supply current (Max) (uA)
• 3
• Temp resolution (Max) (bits)
• 8
• Features
• One-shot conversion
• Remote channels (#)
• 0
• Addresses
• 8
• Rating
• Catalog

TMP103的完整型号有：TMP103AYFFR、TMP103AYFFT、TMP103BYFFR、TMP103BYFFT、TMP103CYFFR、TMP103CYFFT、TMP103DYFFR、TMP103DYFFT、TMP103EYFFR、TMP103EYFFT、TMP103FYFFR、TMP103FYFFT、TMP103GYFFR、TMP103GYFFT、TMP103HYFFR、TMP103HYFFT，以下是这些产品的关键参数及官网采购报价：

TMP103AYFFR，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103AYFFR的批量USD价格：.453（1000+）

TMP103AYFFT，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103AYFFT的批量USD价格：.544（1000+）

TMP103BYFFR，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103BYFFR的批量USD价格：.453（1000+）

TMP103BYFFT，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103BYFFT的批量USD价格：.544（1000+）

TMP103CYFFR，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103CYFFR的批量USD价格：.453（1000+）

TMP103CYFFT，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103CYFFT的批量USD价格：.544（1000+）

TMP103DYFFR，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103DYFFR的批量USD价格：.453（1000+）

TMP103DYFFT，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103DYFFT的批量USD价格：.544（1000+）

TMP103EYFFR，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103EYFFR的批量USD价格：.453（1000+）

TMP103EYFFT，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103EYFFT的批量USD价格：.544（1000+）

TMP103FYFFR，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103FYFFR的批量USD价格：.453（1000+）

TMP103FYFFT，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103FYFFT的批量USD价格：.544（1000+）

TMP103GYFFR，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103GYFFR的批量USD价格：.453（1000+）

TMP103GYFFT，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103GYFFT的批量USD价格：.544（1000+）

TMP103HYFFR，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103HYFFR的批量USD价格：.453（1000+）

TMP103HYFFT，工作温度：-40 to 125，封装：DSBGA (YFF)-4，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TMP103HYFFT的批量USD价格：.544（1000+）

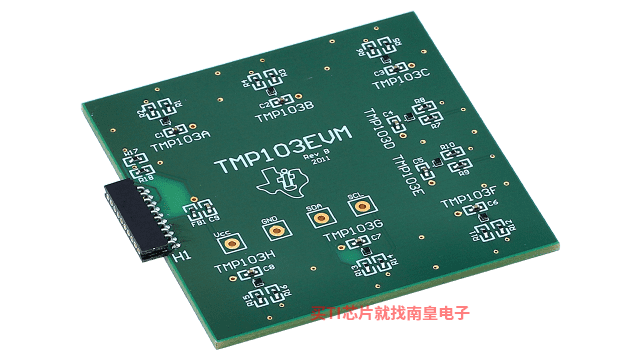

TMP103EVM — TMP103 评估模块

TMP103EVM 是一个简单的 EVM，用于对 TMP103 器件进行全面评估。该 EVM 共安装了八个 TMP103。各个器件连在一起，但有着各自的硬件地址。这样用户便可以利用 TMP103 产品数据表中描述的 I2C 常规调用。该功能允许软件同时与所有 TMP103 通信，无需利用单独的指针地址分别向传感器发出命令。该套件包含：

• TMP103EVM 测试板
• SM-USB-DIG 平台控制器
• USB 扩展电缆
• 带状扩展光缆
• 软件光盘

TMP103SW-LINUX — 用于 TMP103 的 Linux 驱动程序

Linux 驱动程序支持 TMP103 温度传感器。Linux 驱动程序支持通过 I2C 总线和接口与硬件监测子系统进行通信。
Linux 主线状态

在 Linux 主线中提供：是
可通过 git.ti.com 获取：不适用

支持的器件：

• tmp103

Linux 源文件

与该器件关联的文件为：

drivers/hwmon/tmp103.c

Documentation/devicetree/bindings/i2c/trivial-devices.txt

Documentation/hwmon/tmp103

源文件

drivers/hwmon/tmp103.c

Linux 器件树文档

(...)

ASC-STUDIO — 模拟信号链 (ASC) studio

为了帮助简化配置工作并加速软件开发，我们创建了一个直观的图形实用工具 ASC studio，用于配置 TI 传感器的所有方面以及在未来用于配置其他信号链组件。ASC studio 可帮您直观地选择配置参数，以便您有更多时间创建差异化应用。

该工具的输出包括 C 头文件和代码文件，这些文件可以单独使用，或与 TI MCU 的 TI 软件开发套件示例 (SDK) 配合使用。

TMP103EVM Source Code (Rev. A)
