- 制造厂商：TI
- 产品类别：传感器
- 技术类目：温度传感器和控制 IC - 数字温度传感器
- 功能描述：具有 2Kbit EEPROM 的单线、±0.3°C 精度数字温度传感器
- 点击这里打开及下载TMP1826的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
TMP1826 是一款高精度、单线兼容的数字输出温度传感器，集成了 2kbit EEPROM，具有从 –55°C 到 +150°C 的宽工作温度范围。 TMP1826 在 –20°C 至 +85°C 的温度范围内提供 ±0.1°C（典型值）/±0.3°C（最大值）的高精度。每个器件都带有一个工厂编程的 64 位唯一标识号，用于寻址和 NIST 可追溯性。 TMP1826 支持传统应用的标准速度和具有 90kbps 数据速率的过载模式，可在 1.7V 至 5.5V 的宽电压范围内实现低延迟通信。
在最简单的运行模式下， TMP1826 单线接口在数据引脚上集成了 8kV IEC-61000-4-2 ESD 保护，在总线供电模式下只需要一个连接和一个接地回路，从而通过减少电线和外部保护元件的数量来降低成本。此外，VDD 电源引脚还可用于可能需要专用电源的应用。
TMP1826 上的 2Kbit EEPROM 允许主机以 64 位为增量存储应用数据。用户可编程256 位页面大小的写保护可避免意外覆盖，EEPROM 可用作非易失性只读存储器。四个数字 I/O 引脚可配置用于通用功能、温度警报或提供主机以识别器件在共享总线上的位置。
- 具有多点共享总线和 CRC 的单线接口
- 总线供电的工作电压为1.7V 至 5.5V
- IEC 61000-4-2 ESD 用于 8kV 接触放电
- 高精度数字温度传感器：
- –20°C 至 +85°C 范围内为 ±0.1°C（典型值）/±0.3°C（最大值）
- –55°C 至 +125°C 范围内为 ±0.3°C（典型值）/±0.5°C（最大值）
- –55°C 至 +150°C 范围内为 ±0.5°C（典型值）/±1.0°C（最大值）
- 有效电流为100μA（典型值）和关断电流为1.0μA（典型值）
- 16 位温度分辨率：7.8125m°C (1LSB)
- 超速速度下的快速数据速率为 90kbps
- 灵活的用户可编程短地址模式，用于更快的器件寻址
- 2Kbit EEPROM 功能：
- 64 位块大小的写操作
- 连续读取模式
- 带写保护的读取，页面大小为 256 位
- 读/写电流为 95μA/178μA（典型值）
- 用于器件寻址的 NIST 可追溯出厂编程不可擦除 64 位标识号
- 4 个可配置的开漏数字输入输出和温度警报
- Local sensor accuracy (Max) (+/- C)
- 0.3
- Type
- Local
- Operating temperature range (C)
- -40 to 125
- Supply voltage (Min) (V)
- 1.7
- Interface type
- Single wire
- Supply voltage (Max) (V)
- 5.5
- Temp resolution (Max) (bits)
- 16
- Features
- 2-kb EEPROM, 64-bit unique ID, NIST traceable
- Remote channels (#)
- 0
- Addresses
- 256
- Rating
- Catalog
TMP1826的完整型号有：PTMP1826DGKT、PTMP1826NGRR，以下是这些产品的关键参数及官网采购报价：
PTMP1826DGKT，工作温度：-40 to 125，封装：VSSOP (DGK)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：-，引脚镀层/焊球材料：-，TI官网PTMP1826DGKT的批量USD价格：1.56（1000+）
PTMP1826NGRR，工作温度：-40 to 125，封装：WSON (NGR)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：-，引脚镀层/焊球材料：-，TI官网PTMP1826NGRR的批量USD价格：1.365（1000+）

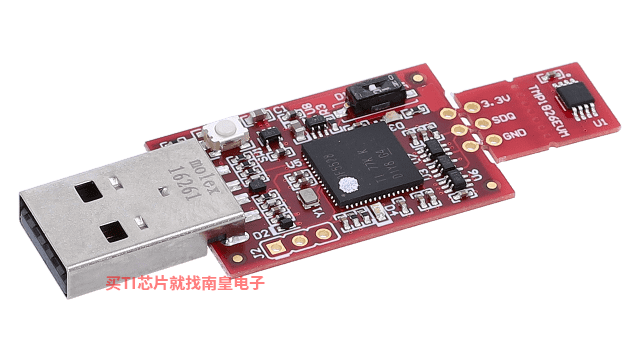

TMP1826EVM — TMP1826 单线数字温度传感器评估模块
TMP1826 是一款具有集成式 2Kbit EEPROM 的高精度、单线兼容数字输出温度传感器。它在 -20°C 至 +85°C 的温度范围内提供 ±0.3°C 的高精度。
TMP1826EVM 提供了一种简单的 TMP1826 入门方法。评估模块和 GUI（图形用户界面）旨在实现快速设置，用于评估 TMP1826 和熟悉该器件，直至达到逐位寄存器级别的深入了解。PCB（印刷电路板）穿孔还允许用户将 TMP1826 器件与 USB 接口分离。
TMP1827EVM — TMP1827 单线数字温度传感器评估模块
TMP1827 是一款具有集成式 2Kbit EEPROM 的高精度、单线兼容数字输出温度传感器。TMP1827 在 -20°C 至 85°C 的温度范围内提供 ±0.3°C 的高精度。TMP1827EVM 旨在提供快速设置来评估 TMP182x，并在逐位寄存器级别深入了解器件。印刷电路板 (PCB) 穿孔还允许用户将 TMP1827 与 USB 接口分离。
