TMP20 器件是采用微型 SOT-563 封装的 CMOS 精确模拟输出温度传感器。TMP20 的电源电压为 2.7V 至 5.5V，电源电流为 4µA 时，可在 –55°C 至 +130°C 的温度范围内运行。当工作温度范围为 15°C 至 130°C 时，工作电压可低至 1.8V。线性传递函数的斜率为 –11.77mV/°C（典型值），0°C 时输出电压为 1.8639V（典型值）。在 -55°C 至 130°C 的完整额定温度范围内，TMP20 精度为 ±2.5°C。

TMP20 的 4µA（最大）电源电流会将器件的自发热限制为低于 0.01°C。当 V+ 低于 0.5V 时，器件处于关断模式，耗电不到 20nA（典型值）。

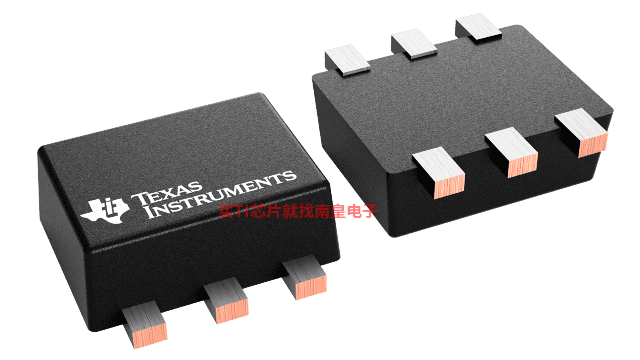

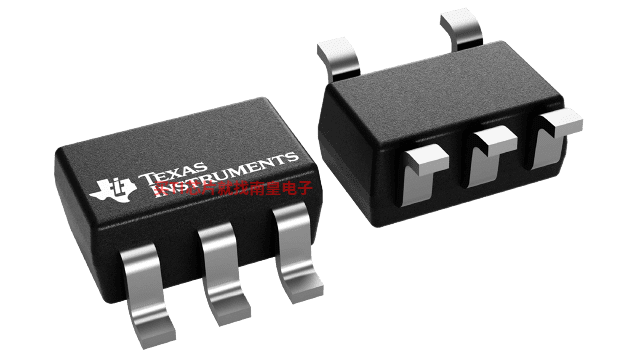

TMP20 采用 5 引线 SC70 或 6 引线 SOT-563 封装，可降低所需的总体布板空间。

• ±2.5°C 精度（–55°C 至 130°C）
• 电源电压范围：1.8V 至 5.5V
• 低功耗：4μA（最大值）
• 微型封装：SOT-563，SC70-5
• SC70 与 LM20 引脚兼容

• Local sensor accuracy (Max) (+/- C)
• 2.5
• Operating temperature range (C)
• -55 to 125
• Supply voltage (Min) (V)
• 1.8
• Supply voltage (Max) (V)
• 5.5
• Supply current (Max) (uA)
• 4
• Interface type
• Analog output
• Sensor gain (mV/Deg C)
• -11.77
• Rating
• Catalog

TMP20的完整型号有：TMP20AIDCKR、TMP20AIDCKT、TMP20AIDRLR、TMP20AIDRLT，以下是这些产品的关键参数及官网采购报价：

TMP20AIDCKR，工作温度：-55 to 125，封装：SC70 (DCK)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP20AIDCKR的批量USD价格：0.353（1000+）

TMP20AIDCKT，工作温度：-55 to 125，封装：SC70 (DCK)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP20AIDCKT的批量USD价格：0.424（1000+）

TMP20AIDRLR，工作温度：-55 to 125，封装：SOT-5X3 (DRL)-6，包装数量MPQ：4000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP20AIDRLR的批量USD价格：0.353（1000+）

TMP20AIDRLT，工作温度：-55 to 125，封装：SOT-5X3 (DRL)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP20AIDRLT的批量USD价格：0.424（1000+）

TMP20AIDCKR，工作温度：-55 to 125，封装：SC70 (DCK)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP20AIDCKR的批量USD价格：0.353（1000+）

TMP20AIDCKT，工作温度：-55 to 125，封装：SC70 (DCK)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP20AIDCKT的批量USD价格：0.424（1000+）

TMP20AIDRLR，工作温度：-55 to 125，封装：SOT-5X3 (DRL)-6，包装数量MPQ：4000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP20AIDRLR的批量USD价格：0.353（1000+）

TMP20AIDRLT，工作温度：-55 to 125，封装：SOT-5X3 (DRL)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP20AIDRLT的批量USD价格：0.424（1000+）
