TMP23x 器件是一系列精密 CMOS 集成电路线性模拟温度传感器，其输出电压与温度成正比，工程师可以将其用于多种模拟温度检测 应用。这些温度传感器比市面上同类引脚兼容器件的精确度更高，在 0°C 至 +70°C 温度范围内 ±0.5°C 的典型精度。该系列器件的精度经提高后，可适用于众多模拟温度检测 应用。TMP235 器件在 –40°C 至 +150°C 完全温度范围和 2.3V 至 5.5V 电源电压范围内提供 10mV/°C 正斜率输出。具有更高增益的 TMP236 传感器在 –10°C 至 +125°C 温度范围和 3.1V 至 5.5V 电源电压范围内提供 19.5mV/°C 正斜率输出。

9µA 典型静态电流和 800µs 典型加电时间可实现有效的功率循环架构，以最大限度地降低电池供电设备的功率损耗。AB 类输出驱动器提供强大的 500µA 最高输出，可驱动高达 1000pF 的电容负载，并可直接连接到模数转换器采样保持输入端。凭借出色的精确度和强大的线性输出驱动器，TMP23x 模拟输出温度传感器是具有成本效益的无源热敏电阻替代方案。

• 具有成本效益的热敏电阻替代产品
• 在宽温度范围内具有高精度：
  • ±2.5°C（最大值）：–40°C 至 +150°C (TMP235)
  • ±2.5°C（最大值）：–10°C 至 +125°C (TMP236)
• 提供两种精度级别型号：
  • A2 级：±0.5°C（典型值）
  • A4 级：±1°C（典型值）
• 正斜率传感器增益，失调电压（典型值）：
  • 10mV/°C，0°C 下 500mV (TMP235)
  • 19.5mV/°C，0°C 下 400mV (TMP236)
• 宽工作电源电压范围：
  • 2.3V 至 5.5V (TMP235)
  • 3.1V 至 5.5V (TMP236)
• 输出短路保护
• 低功耗：9μA（典型值）
• 输出强大，可驱动高达 1000pF 的负载

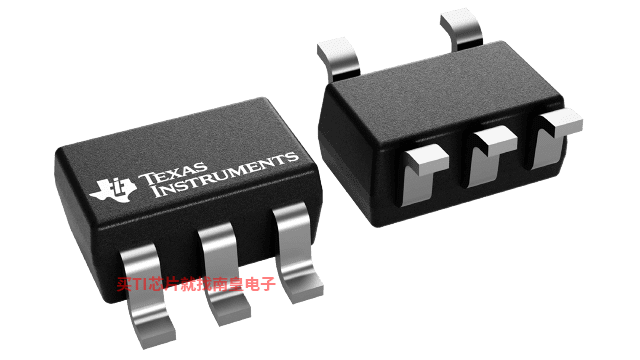

• 提供的封装选项：
  • 5 引脚 SC70 (DCK) 表面贴装
  • 3 引脚 SOT-23 (DBZ) 表面贴装
  • 封装尺寸兼容符合行业标准的 LMT8x-Q1 和 LM20 温度传感器

• Local sensor accuracy (Max) (+/- C)
• 1
• Operating temperature range (C)
• -10 to 125
• Supply voltage (Min) (V)
• 3.1
• Supply voltage (Max) (V)
• 5.5
• Supply current (Max) (uA)
• 12
• Interface type
• Analog output
• Sensor gain (mV/Deg C)
• 19.5
• Rating
• Catalog
• Features
• Industry standard pinout

TMP236的完整型号有：TMP236A2DBZR、TMP236A2DBZT、TMP236A2DCKR、TMP236A2DCKT、TMP236A4DBZR、TMP236A4DBZT、TMP236A4DCKR、TMP236A4DCKT，以下是这些产品的关键参数及官网采购报价：

TMP236A2DBZR，工作温度：-10 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMP236A2DBZR的批量USD价格：.159（1000+）

TMP236A2DBZT，工作温度：-10 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP236A2DBZT的批量USD价格：.359（1000+）

TMP236A2DCKR，工作温度：-10 to 125，封装：SC70 (DCK)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TMP236A2DCKR的批量USD价格：.139（1000+）

TMP236A2DCKT，工作温度：-10 to 125，封装：SC70 (DCK)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP236A2DCKT的批量USD价格：.339（1000+）

TMP236A4DBZR，工作温度：-10 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TMP236A4DBZR的批量USD价格：.099（1000+）

TMP236A4DBZT，工作温度：-10 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP236A4DBZT的批量USD价格：.319（1000+）

TMP236A4DCKR，工作温度：-10 to 125，封装：SC70 (DCK)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP236A4DCKR的批量USD价格：.099（1000+）

TMP236A4DCKT，工作温度：-10 to 125，封装：SC70 (DCK)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TMP236A4DCKT的批量USD价格：.299（1000+）

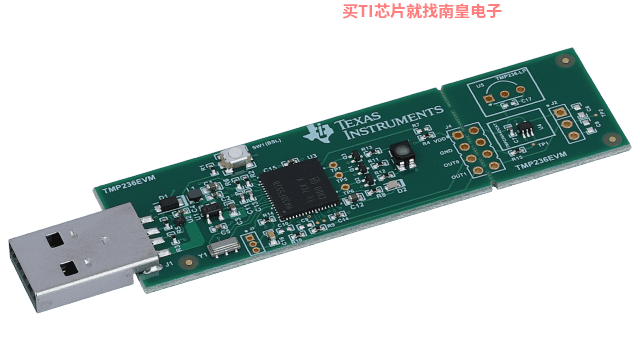

TMP236EVM — TMP236 低功耗模拟温度传感器评估模块

The TMP236EVM evaluation kit is a plug and play system to test and evaluate the TMP236 analog temperature sensor. The EVM utilizes a USB interface for control and data streaming, and can be to plugged into a PC USB port. With the simple GUI, temperature measurements can be streamed within a matter (...)
