C2000™ 32 位微控制器针对处理、感应和驱动进行了优化，以提高实时控制应用（如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理）的闭环性能。C2000 系列包含高级性能 MCU 和入门性能 MCU。

TMS320F2807x 微控制器产品系列适用于高级闭环控制应用，例如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输以及感应和信号处理。为了加速应用开发，提供了适用于 C2000 MCU 的 DigitalPower 软件开发套件 (SDK) 和适用于 C2000™ MCU 的 MotorControl 软件开发套件 (SDK)。

F2807x 是基于 TI 业内领先 C28x 内核的 32 位浮点微控制器。此内核通过三角运算硬件加速器得到了提升，该加速器利用 CPU 指令（如正弦、余弦和反正切函数）提高了转矩环路和位置计算中常见的基于三角运算的算法性能。

F2807x 微控制器产品系列具有 CLA 实时控制协处理器。CLA 是一款独立的 32 位浮点处理器，运行速度与主 CPU 相同。该 CLA 对外设触发器作出响应，并与主 C28x CPU 同时执行代码。这种并行处理功能可以有效地将实时控制系统的计算性能提高一倍。通过利用 CLA 为时间关键型功能提供服务，主 C28x CPU 自由地执行其他任务，如通信和诊断。

F2807x 器件支持高达 512KB (256KW) 的 ECC 保护板载闪存以及高达 100KB (50KW) 带奇偶校验的 SRAM。两个独立的安全区还可用于对主 C28x 进行 128 位代码保护。

模拟子系统配有多达三个 12 位 ADC，这三个 ADC 可同时管理三个独立的电源相位；同时配有多达八个窗口化比较器子系统 (CMPSS)，可在过压或过流条件下使 PWM 非常快速地直接跳变。此外，器件配有三个 12 位 DAC 以及精密控制外设，例如具有故障保护功能的增强型脉宽调制器 (ePWM)、eQEP 外设以及 eCAP 单元。

双控制器区域网 (CAN) 模块（符合 ISO 11898-1/CAN 2.0B 标准）等连接外设以及具有 MAC 和全速 PHY 的 USB 2.0 端口，使用户能够将通用串行总线 (USB) 连接到其应用中。

如需了解 C2000 MCU 的更多信息，请访问“C2000 概述”，网址为 www.ti.com/c2000。

• TMS320C28x 32 位 CPU
  • 120MHz
  • IEEE 754 单精度浮点单元 (FPU)
  • 三角函数加速器 (TMU)
• 可编程控制律加速器 (CLA)
  • 120MHz
  • IEEE 754 单精度浮点指令
  • 独立于主 CPU 执行代码
• 片上内存
  • 512KB (256KW) 闪存（ECC 保护）
  • 100KB (50KW) RAM（ECC 保护或奇偶校验保护）
  • 支持第三方开发的双区安全
  • 唯一识别号
• 时钟和系统控制
  • 两个内部零引脚 10MHz 振荡器
  • 片上晶体振荡器
  • 窗口看门狗计时器模块
  • 丢失时钟检测电路
• 3.3V I/O，具有可用于 1.2V 内核电源的内部稳压器
• 系统外设
  • 支持 ASRAM 和 SDRAM 的外部存储器接口 (EMIF)
  • 6 通道直接存储器存取 (DMA) 控制器
  • 多达 97 个具有输入滤波功能的独立可编程、多路复用通用输入/输出 (GPIO) 引脚
  • 扩展外设中断控制器 (ePIE)
  • 支持多个具有外部唤醒功能的低功耗模式 (LPM)
• 通信外设
  • USB 2.0 (MAC + PHY)
  • 两个控制器局域网 (CAN) 模块（引脚可引导）
  • 三个高速（高达 30MHz）SPI 端口 （引脚可引导）
  • 两个多通道缓冲串行端口 (McBSP)
  • 四个串行通信接口 (SCI/UART)（引脚可引导）
  • 两个 I2C 接口（引脚可引导）
• 模拟子系统
  • 多达三个模数转换器 (ADC)
    • 12 位模式
      • 每个为 3.1MSPS（系统吞吐量高达 9.3MSPS）
      • 单端输入
      • 多达 17 个外部通道
    • 每个 ADC 上有一个采样保持 (S/H) 电路
    • ADC 转换的硬件集成后处理
      • 饱和失调电压校准
      • 设定点计算的误差
      • 具有中断功能的高电平、低电平和过零比较
      • 触发至采样延迟采集
  • 八个具有 12 位数模转换器 (DAC) 参考的窗口比较器
  • 三个 12 位缓冲 DAC 输出
• 增强型控制外设
  • 具有增强特性的 24 个 PWM 通道
  • 16 个高分辨率脉宽调制器 (HRPWM) 通道
    • 8 个 PWM 模块的 A、B 通道均具有高分辨率
    • 死区支持（在标准分辨率和高分辨率上）
  • 6 个增强型采集 (eCAP) 模块
  • 3 个增强型正交编码器脉冲 (eQEP) 模块
  • 多达 8 个 Σ-Δ 滤波器模块 (SDFM) 输入通道，每通道有 2 个并联滤波器
    • 标准 SDFM 数据滤波
    • 比较器滤波器，用于对超出范围的情况进行快速响应
• 可配置逻辑块 (CLB)
  • 增强现有外设功能
  • 支持 Position Manager （位置管理器）解决方案
• 功能安全合规型
  • 为功能安全应用而开发
  • 提供的文档有助于使 ISO 26262 系统设计符合 ASIL D、IEC 61508 SIL 3、IEC 60730 C 类和 UL 1998 2 类标准
  • 硬件完整性高达 ASIL B 和 SIL 2 级
• 安全相关认证
  • 通过 TUV SUD ， ISO 26262 认证达到 ASIL B 级且 IEC 61508 认证达到 SIL 2 级
• 封装选项：
  • 176 引脚 PowerPAD? 热增强型低剖面四通道扁平封装 (HLQFP) [PTP 后缀]
  • 100 引脚 PowerPAD 热增强型薄型四通道扁平封装 Thin Quad Flatpack (HTQFP) [PZP 后缀]
• 温度选项：
  • T：–40°C 至 105°C 结温
  • S：–40°C 至 125°C 结温
  • Q： –40°C 至 125°C 的自然通风下 （汽车应用的 AEC Q100 合格认证）

• CPU
• C28x, CLA
• Frequency (MHz)
• 120
• Flash memory (KB)
• 512
• RAM (KB)
• 3, 2
• ADC resolution
• 12-bit
• Total processing (MIPS)
• 240
• Features
• Configurable logic block, External memory interface, FPU32
• UART
• 4, 3
• CAN (#)
• 2
• Sigma-delta filter
• 8, 6
• PWM (Ch)
• 24, 15
• TI functional safety category
• Functional Safety Quality-Managed

TMS320F28076的完整型号有：TMS320F28076PTPS、TMS320F28076PZPS，以下是这些产品的关键参数及官网采购报价：

TMS320F28076PTPS，工作温度：-40 to 125，封装：HLQFP (PTP)-176，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TMS320F28076PTPS的批量USD价格：8.06（1000+）

TMS320F28076PZPS，工作温度：-40 to 125，封装：HTQFP (PZP)-100，包装数量MPQ：90个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TMS320F28076PZPS的批量USD价格：8.131（1000+）

TIEVM-VIENNARECT — 基于 Vienna 整流器且采用 C2000 MCU 的三相功率因数校正参考设计

高功率三相功率因数（交流/直流）应用（例如非车载电动汽车 (EV) 充电器和电信整流器）中使用了 Vienna 整流器电源拓扑。此设计说明了如何使用 C2000™ MCU 控制功率级。此设计使用 HSEC180 controlCARD 接口，该软件支持 F2837x 或 F2838x 以及 F28004x 系列的 MCU。

详细了解 C2000 MCU 可以为电动汽车应用提供哪些功能。

开始使用

步骤 1：购买基于 Vienna 整流器的三相功率因数校正评估模块和 controlCARDS

步骤 2：下载并安装 TI Code Composer Studio 和 DigitalPower (...)

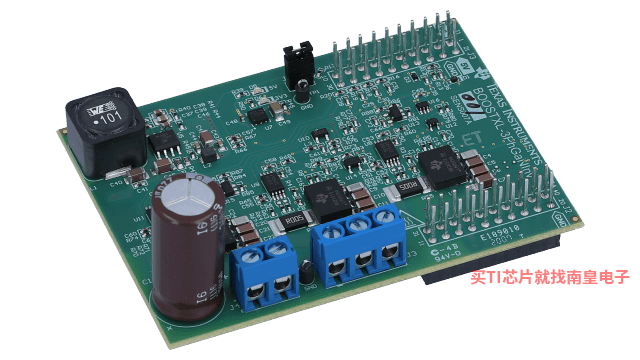

BOOSTXL-3PHGANINV — 具有基于分流的直列式电机相电流检测的 48V 三相逆变器评估模块

TheBOOSTXL-3PHGANINV evaluation modulefeatures a 48-V/10-A three-phase GaN inverter with precision in-line shunt-based phase current sensing for accurate control of precision drives such as servo drives.

MathWorks MATLAB & Simulink example models include the following:

• Embedded Coder
• Motor (...)

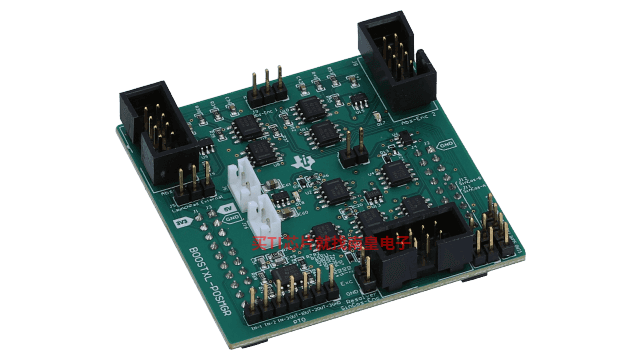

BOOSTXL-POSMGR — C2000 DesignDRIVE Position Manager BoosterPack™ 插件模块

位置管理器 BoosterPack 是一个用于评估绝对编码器和模拟传感器（如旋转变压器和 SinCos 传感器）接口的灵活低电压平台。与 DesignDRIVE 位置管理器软件解决方案结合使用时，这种低成本评估模块成为用于将许多流行的位置编码器类型（如 EnDat、BiSS 和 T-Format）与 C2000 设备连接的强大工具。C2000 位置管理器技术将最流行的数字和模拟位置传感器接口集成到 C2000 MCU 上，因此无需外部 FPGA 来实现这些功能。

TMDSCNCD28379D — 用于 C2000 实时控制开发套件的 F28379D controlCARD

The Delfino F28379D controlCARD from Texas Instruments is Position Manager-ready and an ideal product for initial software development and short run builds for system prototypes, test stands, and many other projects that require easy access to high-performance controllers. All C2000 (...)

TMDSHSECDOCK — HSEC180 controlCARD 基板集线站

TMDSHSECDOCK is a baseboard that provides header pin access to key signals on compatible HSEC180-based controlCARDs. A breadboard area is available for rapid prototyping. Board power can be provided by the provided USB cable or a 5V barrel supply.

TMDSEMU110-U — XDS110 JTAG 调试探针

The Texas Instruments XDS110 is a new class of debug probe (emulator) for TI embedded processors. The XDS110 replaces the XDS100 family while supporting a wider variety of standards (IEEE1149.1, IEEE1149.7, SWD) in a single pod. Also, all XDS debug probes support Core and System Trace in all ARM (...)

TMDSEMU200-U — Spectrum Digital XDS200 USB 仿真器

Spectrum Digital XDS200 是最新 XDS200 系列 TI 处理器调试探针（仿真器）的首个模型。XDS200 系列拥有超低成本 XDS100 与高性能 XDS560v2 之间的低成本与高性能的完美平衡。此外，对于带有嵌入式缓冲跟踪器 (ETB) 的所有 ARM 和 DSP 处理器，所有 XDS 调试探针均支持内核和系统跟踪。

Spectrum Digital XDS200 通过 TI 20 引脚连接器（带有适合 TI 14 引脚、TI 10 引脚和 ARM 20 引脚的多个适配器）连接到目标板，而通过 USB2.0 高速连接 (480Mbps) 连接到主机 PC。要在主机 (...)

TMDSEMU560V2STM-U — Blackhawk XDS560v2 系统跟踪 USB 仿真器

XDS560v2 System Trace 是 XDS560v2 系列高性能 TI 处理器调试探针（仿真器）的第一种型号。XDS560v2 是 XDS 系列调试探针中性能最高的一款，同时支持传统 JTAG 标准 (IEEE1149.1) 和 cJTAG (IEEE1149.7)。

XDS560v2 System Trace 在其巨大的外部存储器缓冲区中加入了系统引脚跟踪。这种外部存储器缓冲区适用于指定的 TI 器件，通过捕获相关器件级信息，获得准确的总线性能活动和吞吐量，并对内核和外设进行电源管理。此外，对于带有嵌入式缓冲跟踪器 (ETB) 的所有 ARM 和 DSP 处理器，所有 XDS (...)

TMDSEMU560V2STM-UE — Spectrum Digital XDS560v2 系统跟踪 USB 和以太网

XDS560v2 System Trace 是 XDS560v2 系列高性能 TI 处理器调试探针（仿真器）的第一种型号。XDS560v2 是 XDS 系列调试探针中性能最高的一款，同时支持传统 JTAG 标准 (IEEE1149.1) 和 cJTAG (IEEE1149.7)。

XDS560v2 System Trace 在其巨大的外部存储器缓冲区中加入了系统引脚跟踪。这种外部存储器缓冲区适用于指定的 TI 器件，通过捕获相关器件级信息，获得准确的总线性能活动和吞吐量，并对内核和外设进行电源管理。此外，对于带有嵌入式缓冲跟踪器 (ETB) 的所有 ARM 和 DSP 处理器，所有 XDS (...)

LAUNCHXL-F28379D — C2000 Delfino MCU F28379D LaunchPad 开发套件

LAUNCHXL-F28379D 是一款适用于 TI MCU LaunchPad™ 开发套件生态系统中 TMS320F2837xD、TMS320F2837xS 和 TMS320F2807x 产品的低成本评估和开发工具，该工具与各种插件 BoosterPack 兼容（下面特性部分中推荐的 BoosterPack™ 插件模块项下提供了建议）。该 LaunchPad 开发套件的扩展版本支持连接两个 BoosterPack。LaunchPad 开发套件提供标准化且易于使用的平台，供您在开发下一个应用时使用。

?

TIEVM-HV-1PH-DCAC — Single phase inverter development kit with voltage source and grid connected modes

此参考设计使用 C2000 F28377D 微控制器来实施单相逆变器（直流-交流）控制。此设计支持逆变器的两种工作模式。第一种模式是采用输出 LC 滤波器的电压源模式，这种控制模式通常用于不间断电源。第二种模式是具有输出 LCL 滤波器的并网模式，这种模式通常用于太阳能逆变器。此设计的固件在 powerSUITE 框架下受支持，因此允许使用解决方案适配器进行适配，并可使用补偿设计器和 SFRA 来调节控制环路。高效、低 THD 和直观的软件使此设计对从事 UPS 的逆变器设计以及替代能源应用（例如，光伏逆变器、电网存储、微电网）的工程师很有吸引力。

TMDSDOCK28379D — F28379D Delfino 实验套件

TMDSDOCK28379D 是一款基于 HSEC180 controlCARD 的评估和开发工具，适用于 C2000™ Delfino™ F2837x 系列微控制器产品。集线站可为 controlCARD 供电，并提供用于进行原型设计的试验电路板区域。用户可通过一系列接头引脚访问关键器件信号。

TMDXIDDK379D — 用于工业电机控制的 C2000 DesignDRIVE 开发套件

DesignDRIVE 开发套件 (IDDK) 硬件提供了可驱动高电压三相电机的全功率级集成伺服驱动器设计，并简化了对各种位置反馈、电流感应和控制拓扑的评估。

借助 C2000™ MCU 上的感应外设（包括八个 Δ-Σ 正弦滤波器、四个16 或 12 位 ADC 和窗口比较器），DesignDRIVE 套件可同时支持分流、磁通门/霍尔和 Δ-Σ 电流感应。对于位置反馈，该套件利用 C2000 MCU 上集成的位置管理器解决方案，支持 EnDat、BiSS、T-format、增量编码器以及 SINCOS 和旋转变压器模拟传感器。此外，客户还可以探索多种配置选项，这些选项允许将 MCU (...)

C2000-GANG — 多器件 C2000 编程器

C2000 Gang 编程器是一个 C2000 器件编程器，可以同时对多达八个完全相同的 C2000 器件进行编程。C2000 Gang 编程器可使用标准的 RS-232 或 USB 连接与主机 PC 相连，并提供灵活的编程选项，允许用户完全自定义流程。

C2000 Gang 编程器配有扩展板，即“群组分离器”，可在 C2000 Gang 编程器和多个目标器件间实施互连。还提供 8 条电缆，可扩展接口与 8 个目标器件相连（通过 JTAG 或 Spy-Bi-Wire 连接器）。编程可借助 PC 或作为独立设备实现。还提供基于 DLL 的 PC 端图形用户界面。

特色软件文件

• 获取 (...)

C2000WARE-DIGITALPOWER-SDK — 适用于 C2000 实时控制器的 DigitalPower SDK

DesignDRIVE 软件与DesignDRIVE 开发套件共同构成一个集中的硬件与软件平台，用于轻松开发和评估多种工业驱动与伺服拓扑的解决方案。DesignDRIVE 为多种电机类型、传感技术、编码标准和通信网络提供支持，并且可轻松扩展以便进行基于工业通信和功能性安全拓扑的开发，从而实现更全面的集成驱动系统解决方案。DesignDRIVE 基于 TI C2000 微控制器 (MCU) 的实时控制架构，非常适合开发机器人、电脑数控机械 (CNC)、升降机、材料输送和其他工业制造应用中的工业变频器和伺服驱动器。

DesignDRIVE 软件现已作为 C2000 controlSUITE (...)

C2000-SAFETI-DIAGNOSTICS-LIB — C2000 SafeTI 诊断软件库

C2000 SafeTI 诊断库优势

C2000 MCU 诊断软件包中包括 SafeTI 软件，该软件有助于使用 TI C2000 实时控制微控制器 (MCU) 更轻松且更快地设计各种功能安全应用。所采用的安全机制旨在帮助客户实现其特定的安全目标。

C2000 SafeTI 诊断库包含特定的功能安全软件机制，使客户能够满足其功能安全目标。器件安全手册中包含并详细介绍了所提供的功能安全软件机制。C2000 根据以下标准选择了要提供的功能安全软件机制：

• 依照器件安全手册的有效机制
• 轻松集成到各种系统
• 利用特定的 C2000 器件特性实现功能安全目的
• 缩短客户软件开发时间和上市时间

(...)

CONTROLSUITE — controlSUITE™ 软件套件：C2000™ 微控制器的必备软件和开发工具

用于 C2000TM 微处理器的 controlSUITETM 是一套全面的软件基础设施和软件工具集，旨在最大程度地缩短软件开发时间。从特定于器件的驱动程序和支持软件到复杂系统应用中的完整系统示例，controlSUITETM 在每个开发和评估阶段都提供了程序库和示例。超越简单的代码段 - 立即使用实用型软件来开始设计您的实时系统。

如果 controlSUITE 可执行安装程序不运行，请下载“支持软件”下方的 controlSUITE 压缩包。需要将此压缩包解压到 C 盘，其将不提供自动更新，也不会将 controlSUITE Desktop 添加到 Windows 的开始菜单。

C2000-CGT — C2000 代码生成工具 - 编译器

TI C2000 C/C++ 编译器和汇编语言工具支持开发适用于 TI C2000 微控制器平台的应用，包括 Concerto (F28M3xx)、Piccolo (280xx)、Delfino 浮点 (283xx) 和 C2000 定点 (2823x/280x/281x) 微控制器器件。

Code Composer Studio 是适用于 TI 嵌入式器件的集成开发环境 (IDE)。如果您希望在 TI 嵌入式器件上进行开发，建议先下载 Code Composer Studio，因为它包含 TI 编译器。如果您已经是 Code Composer Studio (...)

CCSTUDIO-C2000 — 适用于 C2000 微控制器的 Code Composer Studio (CCS) 集成开发环境 (IDE)

Code Composer Studio 是一种集成开发环境 (IDE)，支持 TI 的微控制器和嵌入式处理器产品系列。Code Composer Studio 包含一整套用于开发和调试嵌入式产品的工具。它包含了用于优化的 C/C++ 编译器、源代码编辑器、工程编译环境、调试器、分析工具以及多种其他功能。直观的 IDE 提供了一个单独的用户界面，可帮助用户完成应用开发流程的每个步骤。熟悉的工具和界面使用户能够比以前更快地上手。Code Composer Studio 将 Eclipse 软件框架的优点和 TI (...)

SAFETI_CQKIT — 安全编译器资质审核套件

为帮助客户验证 TI ARM、C6000、C7000 或 C2000/CLA C/C++ 编译器符合 IEC 61508 和 ISO 26262 等功能安全标准，我们开发了 SafeTI 编译器资质审核套件。

SafeTI 编译器资质审核套件：

• 面向 TI 客户免费提供
• 无需用户运行资质审核测试
• 支持编译器覆盖范围分析*
  • * 可从每个 QKIT 下载页面下载覆盖数据收集说明。
• 不包括 Validas 咨询

要获取 SafeTI 编译器资质审核套件，请点击上方相应的申请按钮。

请访问 (...)

MATHW-3P-SLEC — MathWorks Simulink and Embedded Coder

Embedded Coder Hardware Support Package for TI C2000: Save design time and get into production faster with C2000 MCU’s using MathWorks software tools.

MATLAB Coder, Simulink Coder, and Embedded Coder generate ANSI/ISO C/C++ code that can be compiled and executed on Texas (...)

发件人： MathWorks, Inc.

TMS320F2837xD ZWT IBIS Model (Rev. A)
