TMUX1247 是一款通用互补金属氧化物半导体 (CMOS) 单极双投 (SPDT) 开关。TMUX1247 可根据 SEL 引脚的状态在两个输入电源之间切换。1.08V 至 5.5V 的宽电源电压工作范围 可支持 从个人电子设备到楼宇自动化的各种应用。该器件可在源极 (Sx) 和漏极 (D) 引脚上支持从 GND 到 V_DD 范围的双向模拟和数字信号。4nA 的低电源电流可用于便携式 应用。

所有逻辑输入均具有兼容 1.8V 逻辑的阈值，当器件在有效电源电压范围内运行时，这些阈值可确保 TTL 和 CMOS 逻辑兼容性。失效防护逻辑 电路允许在电源引脚之前的控制引脚上施加电压，从而保护器件免受潜在的损害。

• 轨至轨运行
• 双向信号路径
• 1.8V 逻辑兼容
• 失效防护逻辑
• 低导通电阻：3Ω
• 宽电源电压范围：1.08V 至 5.5V
• -40°C 至 +125°C 的工作温度
• 低电源电流：4nA
• 转换时间：14ns
• 先断后合开关
• ESD 保护 HBM：2000V

• Configuration
• 2:1 SPDT
• Number of channels (#)
• 1
• Power supply voltage - single (V)
• 1.2, 1.8, 2.5, 3.3, 5
• Protocols
• Analog
• Ron (Typ) (Ohms)
• 3
• CON (Typ) (pF)
• 23
• ON-state leakage current (Max) (μA)
• 0.08
• Bandwidth (MHz)
• 250
• Operating temperature range (C)
• -40 to 125
• Features
• 1.8-V compatible control inputs, Break-before-make, Fail-safe logic
• Input/output continuous current (Max) (mA)
• 30
• Rating
• Catalog
• Supply current (Typ) (uA)
• 0.003

TMUX1247的完整型号有：TMUX1247DCKR，以下是这些产品的关键参数及官网采购报价：

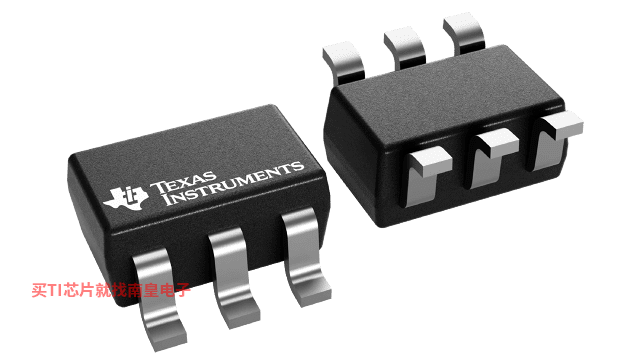

TMUX1247DCKR，工作温度：-40 to 125，封装：SC70 (DCK)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TMUX1247DCKR的批量USD价格：.25（1000+）

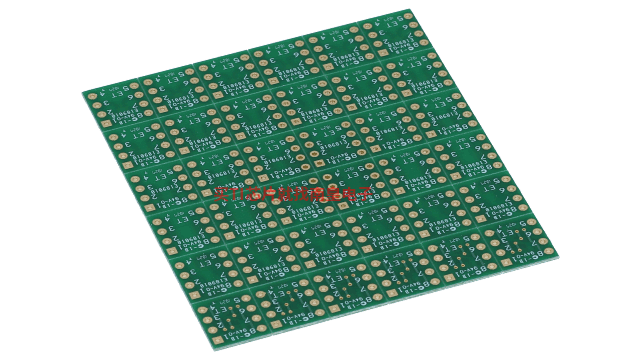

DIP-ADAPTER-EVM — DIP 适配器评估模块

借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试，该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的运算放大器，或者将这些端子板直接连接至现有电路。

DIP-Adapter-EVM 套件支持六种常用的业界通用封装，包括：

• D 和 U (SOIC-8)
• PW (TSSOP-8)
• DGK（MSOP-8、VSSOP-8）
• DBV（SOT23-6、SOT23-5 和 SOT23-3）
• DCK（SC70-6 和 SC70-5）
• DRL (SOT563-6)

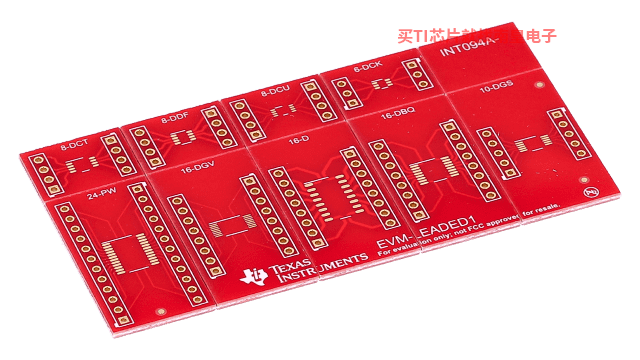

LEADED-ADAPTER1 — 用于快速测试 TI 5、8、10、16 和 24 引脚引线式封装的表面贴装转 DIP 接头适配器

EVM-LEADED1 板可对 TI 的常见引线式封装进行快速测试和电路板试验。该评估板具有足够的空间，可将 TI 的 D、DBQ、DCT、DCU、DDF、DGS、DGV 和 PW 表面贴装封装转换为 100mil DIP 接头。
