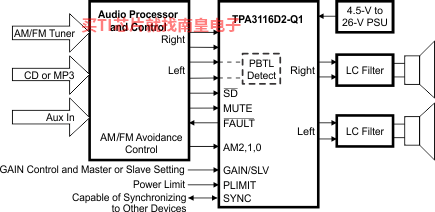

TPA311xD2-Q1 器件是用于驱动扬声器的汽车类高效立体声数字放大器功率级，单声道模式下的驱动功率高达 100W/2?。 TPA3118D2-Q1 甚至可以在不使用外部散热器的情况下在双层 PCB 上提供 2 × 30W/8? 的功率。 如果需要更高的功率，可以选用 TPA3116D2-Q1，这款器件在其顶层散热焊盘上连接一个小型散热器后可提供 2 × 50W/4? 的功率。

TPA311xD2-Q1 高级振荡器和 PLL 电路采用多开关频率选项来抑制 AM 干扰；搭配使用主从模式选项时，还可使多个器件实现同步。

TPA311xD2-Q1 器件针对短路、过热、过压、欠压和直流等故障提供了全面保护。 在过载情况下，器件会将故障情况报告给处理器，从而避免自身遭到损坏。

• 支持多路输出配置
  • 21V 电压、4Ω 桥接负载 (BTL) 负载条件下的功率为 2 × 50W (TPA3116D2-Q1)
  • 24V 电压、8Ω BTL 负载条件下的功率为 2 × 30W (TPA3118D2-Q1)
• 宽电压范围：4.5V 至 26V
• 高效 D 类运行
  • 兼具 > 90% 的功率效率与低空闲损耗特性，大幅减小了散热器尺寸
  • 高级调制系统配置
• 多重开关频率
  • AM 抑制
  • 主从模式同步
  • 高达 1.2MHz 的切换频率
• 采用具有高 PSRR 的反馈功率级架构，降低了 PSU 需求
• 可编程功率限制
• 差分和单端输入
• 立体声 BTL 和单声道并行桥接负载 (PBTL) 模式
• 由单电源供电运行，减少了元件数量
• 集成了具有错误报告功能的自保护电路，其中包括过压、欠压、过热、直流检测和短路等保护
• 旨在满足汽车电磁兼容性 (EMC) 要求

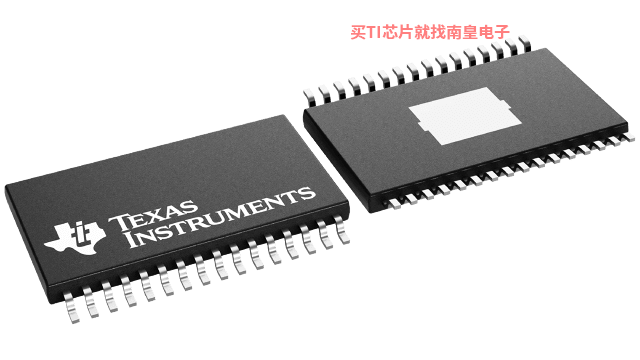

• 耐热增强型封装
  • DAD（32 引脚散热薄型小外形尺寸 (HTSSOP) 封装，焊盘朝上）
  • DAP（32 引脚 HTSSOP 封装，焊盘朝下）
  • -40°C 至 125°C 环境温度范围
• 符合汽车应用要求
• 具有符合 AEC-Q100 的下列结果：
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件组件充电模式 (CDM) ESD 分类等级 C4B

应用范围

• 车载音频
• 紧急呼叫
• 驾驶员通知

• Audio input type
• Analog Input
• Architecture
• Class-D
• Speaker channels (Max)
• Stereo
• Power stage supply (Max) (V)
• 26
• Power stage supply (Min) (V)
• 4.5
• Load (Min) (ohms)
• 1.6
• Output power (W)
• 50
• SNR (dB)
• 102
• THD + N @ 1 kHz (%)
• 0.1
• Iq (Typ) (mA)
• 20
• Control interface
• Hardware
• Closed/open loop
• Closed
• Analog supply (Min) (V)
• 4.5
• Analog supply (Max) (V)
• 26
• PSRR (dB)
• 70
• Operating temperature range (C)
• -40 to 125

TPA3116D2-Q1的完整型号有：TPA3116D2QDADRQ1，以下是这些产品的关键参数及官网采购报价：

TPA3116D2QDADRQ1，工作温度：-40 to 125，封装：HTSSOP (DAD)-32，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TPA3116D2QDADRQ1的批量USD价格：2.079（1000+）

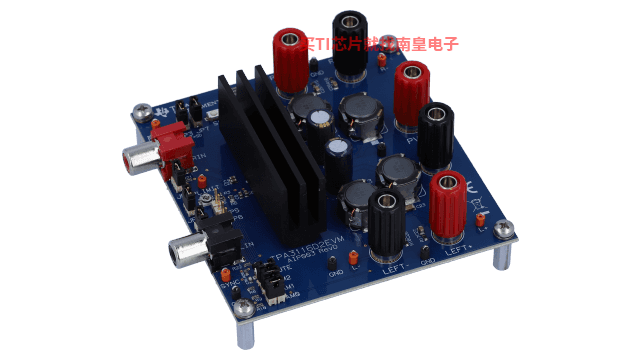

TPA3116D2EVM — TPA3116D2 评估模块

TPA3116D2 评估模块展示了 TI 的 50W 立体声模拟输入 D 类音频放大器和安装在电路板上的少量外部组件，它可用于直接驱动扬声器，这是借助用作输入的外部模拟音频源实现的；该评估模块也可在 PBTL 模式下配置为 100W D 类单声道音频放大器。

系统设计人员可以使用 TPA3116D2EVM 评估模块快速评估 TPA3116D2 的声音质量并验证系统规格。TPA3116D2EVM 用户指南包含参考设计的原理图、布局和物料清单。

TPA3116D2 Unencrypted PSpice Model Package (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

PMP9484 — 具有升压转换器的高效紧凑型 100W 汽车类放大器参考设计

PMP9484 是一款可用于 50W +50W 立体声或 100W 低音炮应用的 100W 高效紧凑型汽车放大器参考设计。此设计大致分为三个主要级：
1.) 采用 LM5122 控制器 IC 的高效单相同步升压转换器。此设计接受 7.5Vin 至 20Vin 输入电压（标称为 12Vin），可实现 24V 输出，并且能够为负载提供 5A 连续电流。峰值效率高达 98%。
2.) 采用 TPA3116D2 D 类器件的 50W+ 50W 立体声音频放大器
3.) 极低成本立体声转换为低音炮低音输入
