TPA6139A2PW 是一款 25-mW 无噼啪声立体声头戴式耳机驱动器，专为缩减组件数量、板级空间和成本而设计。 对于那些将尺寸和成本作为关键设计参数的单电源电子产品而言，该器件是理想的选择。

TPA6139A2 既不需要采用一个高于 3.3 V 的电源来产生其 25 mW 输出功率，也不需要一个分离轨电源。

TPA6139A2 的设计运用了 TI 的 DirectPath 专利技术，它集成了充电泵以产生一个负电源轨，可提供一个干净、无噼啪声的接地偏置输出。 TPA6139A2 能够向 32 Ω 负载输送 25 mW 驱动功率，以及向一个 600 Ω 负载提供 2 Vrms 电压。 另外，DirectPath 技术还允许去除昂贵的输出隔直流电容器。

该器件具有固定增益单端输入和一个增益选择引脚。 通过在该引脚上使用单个电阻器，设计人员就能够从 13 种内部可编程增益设定值中进行选择，以使线路驱动器与编解码器输出电平相匹配。 此外，这款器件还削减了组件数量和板级空间。

头戴式耳机输出具有 ±8kV HBM ESD 保护等级，因而实现了一种简单的 ESD 保护电路。 TPA6139A2 内置了具有 >80 dB 衰减的有源静音控制功能电路，旨在实现无噼啪声的静音接通/关断控制。

TPA6139A2 采用 14-引脚 TSSOP 封装和 16-引脚 QFN 封装。 如需一款引脚兼容的 2 Vrms 线路驱动器，请参见 DRV612。

• DirectPath
  • 消除噼啪/喀哒声
  • 免除输出隔直流电容器
  • 采用 3 V 至 3.6 V 电源电压
• 低噪声及 THD
  • SNR > 105 dB （在－1x 增益条件下）
  • 典型 Vn < 15 μVms （在 20 Hz～20 kHz 及－1x 增益条件下）
  • THD+N < 0.003% （在 10 kΩ 负载及－1x 增益条件下）
• 可向 600 Ω 负载输送 25 mW 功率
• 可向 5 kΩ 负载提供 2 Vrms 输出电压
• 单端输入和输出
• 可编程增益选择功能减少了元件数量
  • 13x 增益值
• 具有 >80 dB 衰减的有源静音
• 具有短路保护及热保护功能
• 对输出提供了 ±8 kV HBM ESD 保护

• Output power (W)
• 0.025
• Analog supply (Min) (V)
• 3
• Analog supply (Max) (V)
• 3.6
• PSRR (dB)
• 80
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 150, -40 to 85
• Headphone channels
• Stereo
• Volume control
• No
• Shutdown current (ISD) (uA)
• 1
• Architecture
• Class-AB
• Iq per channel (Typ) (mA)
• 25

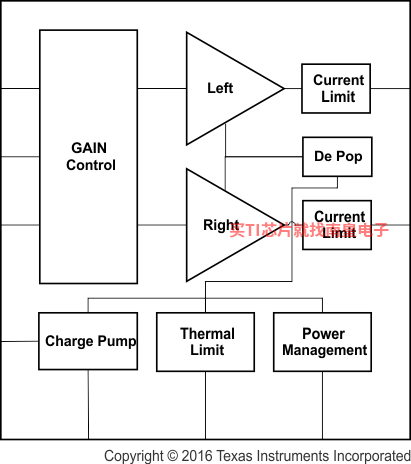

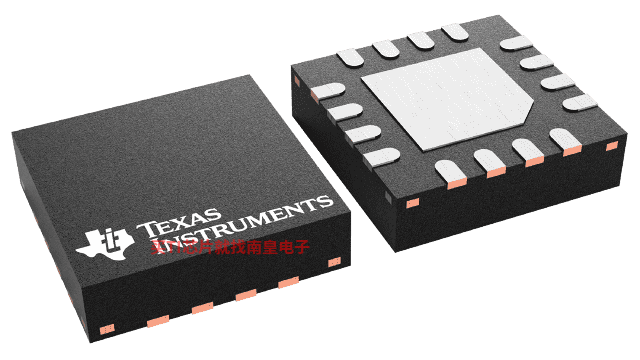

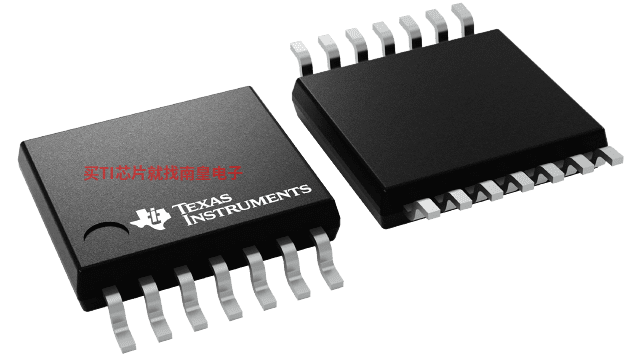

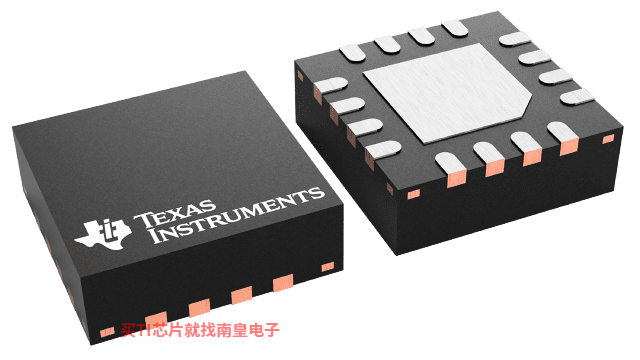

TPA6139A2的完整型号有：TPA6139A2PW、TPA6139A2PWR、TPA6139A2RGTR、TPA6139A2RGTT，以下是这些产品的关键参数及官网采购报价：

TPA6139A2PW，工作温度：-40 to 85，封装：TSSOP (PW)-14，包装数量MPQ：90个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPA6139A2PW的批量USD价格：.348（1000+）

TPA6139A2PWR，工作温度：-40 to 85，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPA6139A2PWR的批量USD价格：.29（1000+）

TPA6139A2RGTR，工作温度：-40 to 150，封装：VQFN (RGT)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPA6139A2RGTR的批量USD价格：.182（1000+）

TPA6139A2RGTT，工作温度：-40 to 150，封装：VQFN (RGT)-16，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPA6139A2RGTT的批量USD价格：.382（1000+）

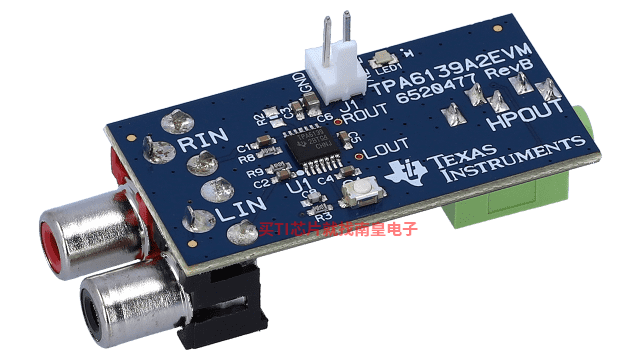

TPA6139A2EVM — TPA6139A2EVM 评估模块

TPA6139A2EVM 客户评估模块 (EVM) 演示了德州仪器 (TI) 的 TPA6139A2PW 集成电路的功能和操作。TPA6139A2PW 是一款 25mW 立体声线路驱动器，设计用于减少组件数、缩减电路板面积并节约成本。它是单电源电子产品的理想选择，对于这类产品，大小和成本是关键设计参数

TPA6139A2 无需高于 3.3V 的电源来生成它的 25mW 输出，也不需要分离轨电源。

其设计采用 TI 的 DIRECTPATH 专利技术，该技术集成了充电泵来生成负电源轨，从而提供良好的无杂音接地偏置输出。TPA6139A2 可为 32? 的负载驱动 25mW，为 600? (...)

TPA6139A2 PSpice Transient Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
