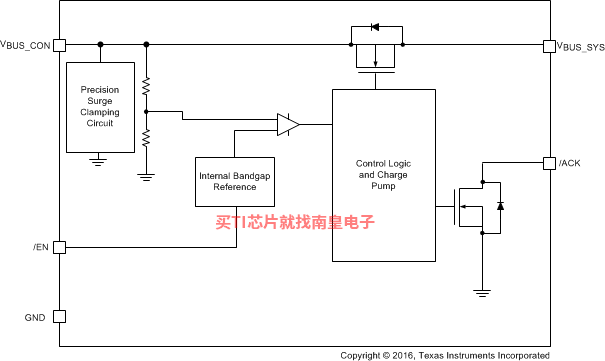

TPD1S414 是一款用于 USB 连接器的 V_BUS 线路保护的单芯片解决方案。 此双向 nFET 开关在保护内部系统电路不受任何 V_{BUS_CON} 引脚上过压情况影响的同时，可确保充电和主机模式下的安全电流流量。 在 V_{BUS_CON} 引脚上，这个器件能够处理高达 30V 超压保护。在 EN 引脚切换为低电平时，TPD1S414 在接通 nFET 之前通过一个软启动延迟来等待 20ms。 ACK 引脚表示 FET 完全接通。

• VBUS_CON 上的输入直流电压保护高达 30V
• 低 RON nFET 开关支持主机和充电模式
• 耐受高达 100V 开路浪涌电压（按照 IEC61000-4-5 标准）
• 内部 15ms 启动延迟
• 内部 30ms 软启动延迟以最大限度地减小 USB 涌入电流
• ESD 性能 VBUS_CON
  • ±15kV 接触放电 (IEC 61000-4-2)
  • ±15kV 空气间隙放电 (IEC 61000-4-2)
• 集成输入启用和状态输出信号
• 热关断特性
• 节省空间的晶圆芯片级 (WCSP) 封装 (1.4mm x 1.89mm)

应用范围

• 手机
• 电子书
• 便携式媒体播放器

• Number of switches
• 1
• IEC 61000-4-2 contact (+/- kV)
• 15
• IEC 61000-4-2 air-gap (+/- kV)
• 15
• Features
• Overvoltage protection, Surge protection
• Bi-/uni-directional
• Unidirectional
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85
• Interface type
• USB 2.0, USB 3.0

TPD1S414的完整型号有：TPD1S414YZR，以下是这些产品的关键参数及官网采购报价：

TPD1S414YZR，工作温度：-40 to 85，封装： (YZ)-12，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TPD1S414YZR的批量USD价格：.33（1000+）

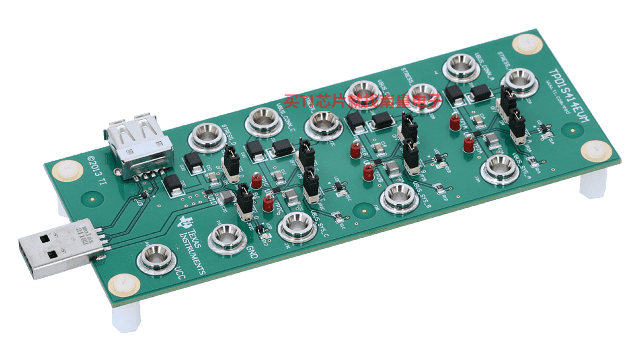

TPD1S414EVM — TPD1S414EVM - 具有 ESD 保护的 USB 充电器过压 OVP 开关评估模块

The TPD1S414EVM includes 4 TPD1S414YZ’s in various configurations for testing. Three of the TPD1S414YZ’s are configured for IEC61000-4-5 (8/20 μs) compliance testing; one TPD1S414YZ is configured for throughput on USB 2.0 Type A connectors for throughput analysis.
