- 制造厂商：TI
- 产品类别：接口
- 技术类目：电路保护 IC - ESD 和浪涌保护 IC
- 功能描述：采用 SOT 和 SC70 封装且具有 0.5nA 最大泄漏电流的四路 0.7pF、±5.5V、±12kV ESD 保护二极管
- 点击这里打开及下载TPD4E1B06的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
TPD4E1B06 是一款 4 通道双向瞬态电压抑制器 (TVS) 二极管阵列。 这款器件特有超低泄露电流 (0.5nA) 来实现精确模拟测量。 ±12kV 接触和 ±15kV 空气间隙 ESD 保护超过 IEC 61000-4-2 4 级要求。 TPD4E1B06 的 0.7pF 线路电容值使得它非常适合于精密模拟，USB2.0，以太网，SATA，低压差分信令 (LVDS) 和 1394 接口。
- 超低泄漏电流 0.5nA（最大值）
- 针对 4 条输入输出 (I/O) 线路的瞬态保护
- IEC 61000-4-2 接触放电 ±12kV
- IEC 61000-4-2 空气间隙放电 ±15kV
- IEC 61000-4-5 浪涌 3.0A (8/20μs)
- I/O 电容 0.7pF（典型值）
- 双向瞬态电压抑制器 (TVS) 二极管阵列
- 低 ESD 钳位电压
- 工业温度范围：-40°C 至 125°C
- 小型、易于走线的 DRL 和 DCK 封装
- 血糖仪
- 平板电脑
- 全球定位系统 (GPS)
- 便携式媒体播放器
- 电视
- 机顶盒
All trademarks are the property of their respective owners.
- Number of channels (#)
- 4
- IO capacitance (Typ) (pF)
- 0.7
- Vrwm (V)
- 5.5
- IEC 61000-4-2 contact (+/- kV)
- 12
- IEC 61000-4-5 (A)
- 3
- Features
- —
- Bi-/uni-directional
- Bi-Directional
- Dynamic resistance (Typ) (?)
- 1
- Clamping voltage (V)
- 10.9
- IO leakage current (Max) (nA)
- 0.5
- Rating
- Catalog
- Operating temperature range (C)
- -40 to 125
TPD4E1B06的完整型号有：TPD4E1B06DCKR、TPD4E1B06DRLR，以下是这些产品的关键参数及官网采购报价：

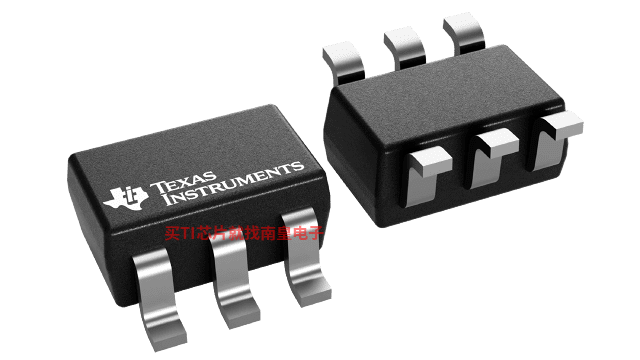

TPD4E1B06DCKR，工作温度：-40 to 125，封装：SC70 (DCK)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPD4E1B06DCKR的批量USD价格：.16（1000+）

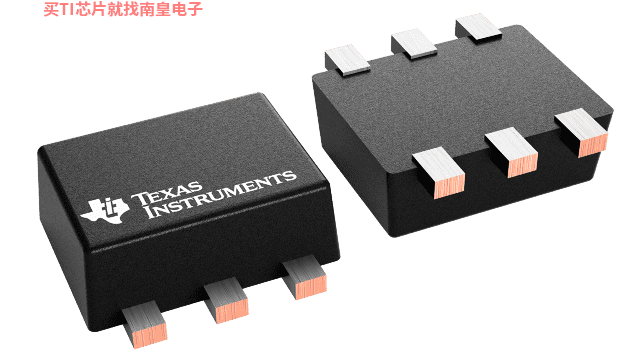

TPD4E1B06DRLR，工作温度：-40 to 125，封装：SOT-5X3 (DRL)-6，包装数量MPQ：4000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPD4E1B06DRLR的批量USD价格：.085（1000+）
