The TPL0102-EP is a two-channel, linear-taper digital potentiometer with 256 wiper positions. Each potentiometer can be used as a three-terminal potentiometer or as a two-terminal rheostat. The TPL0102-EP-100 has an end-to-end resistance of 100 kΩ.

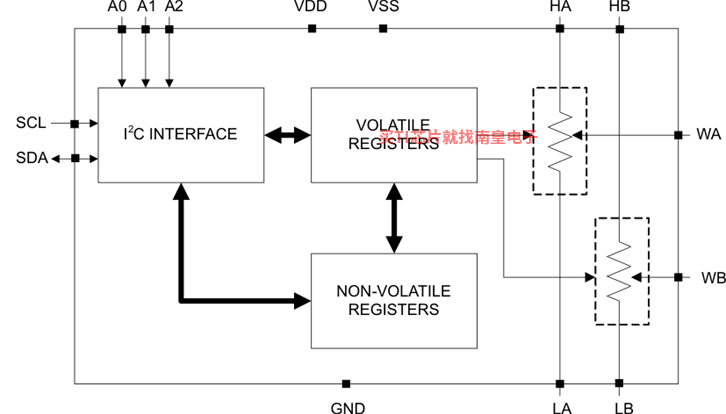

The TPL0102-EP has non-volatile memory (EEPROM) which can be used to store the wiper position. The internal registers of the TPL0102-EP can be accessed using the I²C interface.

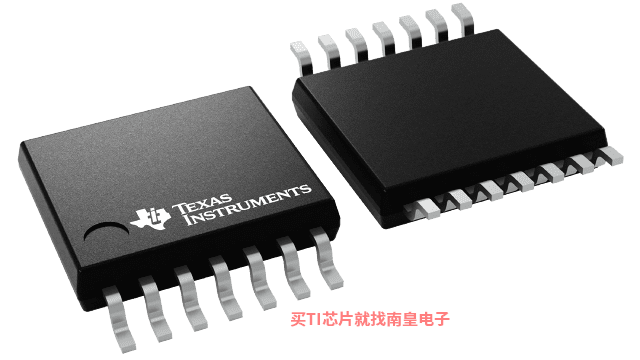

The TPL0102-EP is available in a 14-pin TSSOP package with a specified temperature range of –40°C to 125°C.

• Dual-Channel, 256-Position Resolution
• Non-Volatile Memory Stores Wiper Settings
• 2-mm × 2-mm, 14-Pin TSSOP Package
• 100-kΩ End-to-End Resistance (TPL0102-100)
• Fast Power-Up Response Time to Wiper Setting: <100 μs
• ±0.5 LSB INL, ±0.25 LSB DNL (Voltage-Divider Mode)
• 4 ppm/°C Ratiometric Temperature Coefficient
• I2C-Compatible Serial Interface
• 2.7- to 5.5-V Single-Supply Operation
• ±2.25 to ±2.75 V Dual-Supply Operation
• Operating Temperature Range From –40°C to 125°
• ESD Performance Tested Per JESD 22
  • 2000-V Human Body Model (A114-B, Class II)
• Supports Defense, Aerospace, and Medical Applications
  • Controlled Baseline
  • One Assembly and Test Site
  • One Fabrication Site
  • Available in Extended (Q) Temperature –40°c to 125°C
  • Extended Product Life Cycle
  • Extended Product-Change Notification
  • Product Traceability

• Number of steps
• 256
• Number of channels (#)
• 2
• Resistance taper
• Linear
• Interface type
• I2C
• Memory
• Non-Volatile
• Bandwidth (MHz)
• 0.25
• Temp coeff (Typ) (ppm/ degree C)
• 130
• Operating temperature range (C)
• -40 to 125

TPL0102-EP的完整型号有：TPL0102-100QPWREP、V62/14613-01XE，以下是这些产品的关键参数及官网采购报价：

TPL0102-100QPWREP，工作温度：-40 to 125，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPL0102-100QPWREP的批量USD价格：2.023（1000+）

V62/14613-01XE，工作温度：-40 to 125，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网V62/14613-01XE的批量USD价格：2.023（1000+）

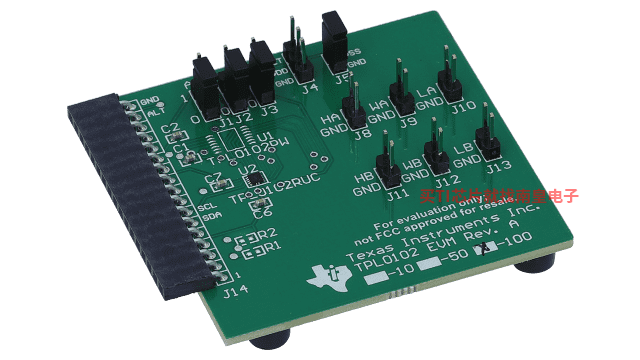

TPL0102EVM — TPL0102 256-tap dual-channel digital potentiometer with I2C interface evaluation module

TPL0102EVM 设计用于评估 TPL0102 的操作和性能，TPL0102 是双通道的线性锥形数字分压器，带有 256 个抽头位置。每个分压器可用作三端分压器或者两端变阻器。
