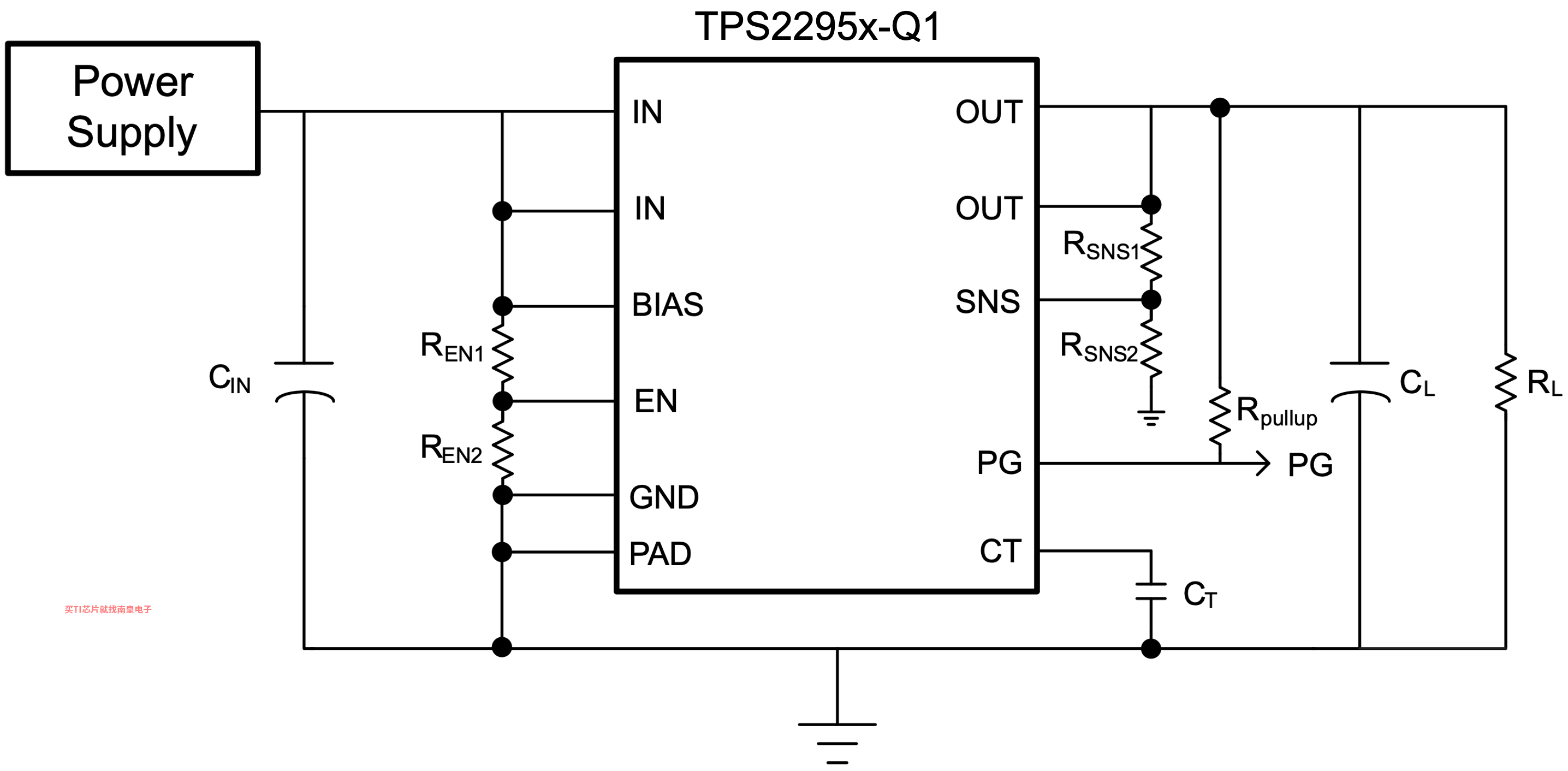

TPS2295x-Q1 是具有受控导通功能的小型单通道负载开关。此类器件包含一个可在 0.7V 至 5.7V 输入电压范围内运行的 N 沟道 MOSFET，并且可支持高达 5A 的连续电流。

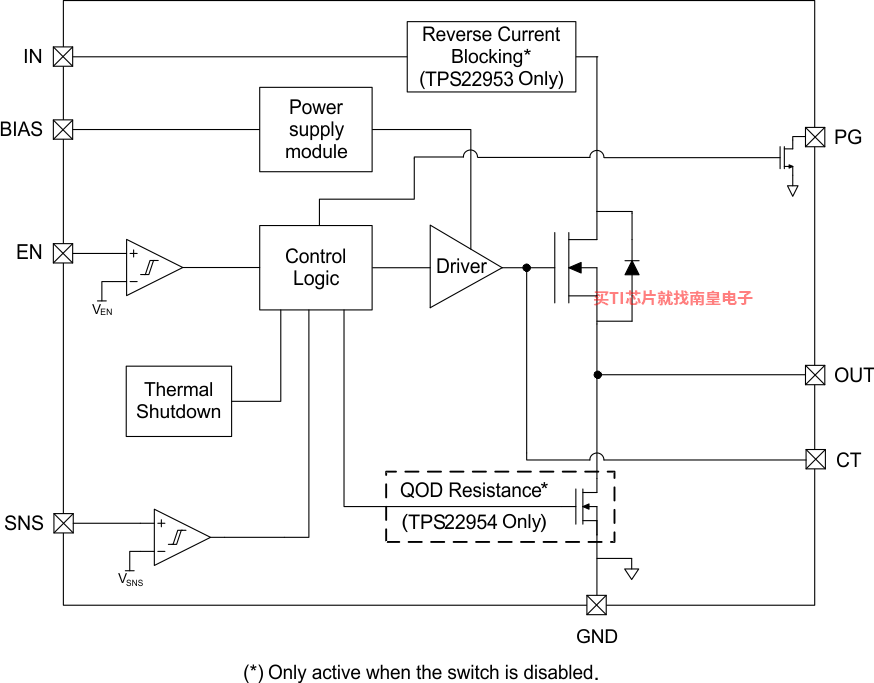

该器件具有可调欠压锁定 (UVLO) 和可调电源正常 (PG) 阈值，可提供电压监控和可靠的电源时序功能。该器件的可调上升时间控制可大大降低各种大容量负载电容的浪涌电流，从而降低或消除电源压降。开关由可与低压控制信号直接连接的开关输入 (EN) 单独控制。该器件集成了一个 15Ω 片上负载，以便在禁用开关时使输出快速放电。增强型快速输出放电 (QOD) 功能可在器件断电后的短时间内继续有效，以便使输出完成放电。

TPS2295x-Q1 采用小型、节省空间的 10-SON 封装，此类封装具有集成散热焊盘，可实现高功率耗散。该器件在自然通风环境下的额定运行温度范围为 –40°C 至 +125°C。

• 符合汽车应用要求

• 符合 AEC-Q100 标准：
  • 器件温度等级 1：-40°C 至 125°C 环境工作温度范围
• 集成型单通道负载开关
• 输入电压范围：0.7V 至 5.7V
• RON 电阻
  • VIN = 5V (VBIAS = 5V) 时，RON = 14m?
• 5A 最大连续开关电流
• 可调欠压锁定 (UVLO) 阈值
• 带有电源正常 (PG) 指示器的 可调电压监控器
• 可调输出压摆率控制
• 增强型快速输出放电功能在断电后仍有效（仅限 TPS22954-Q1）
  • 15Ω（典型值）可在 10ms 内使 100μF 电容完全放电
• 禁用时反向电流阻断（仅 TPS22953-Q1）
• 启用时在检测到监控器故障后自动重启
• 热关断
• 低静态电流 ≤ 50μA

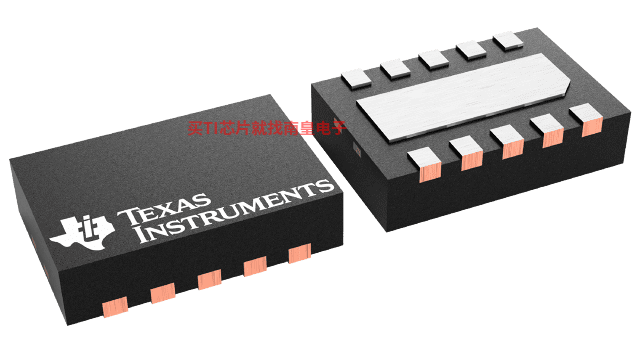

• 带有散热焊盘的 SON 10 引脚封装
• ESD 性能测试符合 JESD 22 标准
  • 2kV HBM 和 750V CDM

• Number of channels (#)
• 1
• Vin (Min) (V)
• 0.7
• Vin (Max) (V)
• 5.7
• Imax (A)
• 5
• Ron (Typ) (mOhm)
• 14
• Shutdown current (ISD) (Typ) (uA)
• 0.01
• Quiescent current (Iq) (Typ) (uA)
• 34
• Soft start
• Adjustable Rise Time
• Rise time (Typ) (us)
• 140
• Current limit type
• None
• Features
• Power good signal, Quick output discharge, Thermal shutdown, Under voltage lock out
• Operating temperature range (C)
• -40 to 125

TPS22954-Q1的完整型号有：PTPS22954QDQCRQ1、TPS22954QDQCRQ1，以下是这些产品的关键参数及官网采购报价：

PTPS22954QDQCRQ1，工作温度：-40 to 125，封装：WSON (DQC)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：-，引脚镀层/焊球材料：-，TI官网PTPS22954QDQCRQ1的批量USD价格：.336（1000+）

TPS22954QDQCRQ1，工作温度：-40 to 125，封装：WSON (DQC)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPS22954QDQCRQ1的批量USD价格：.336（1000+）

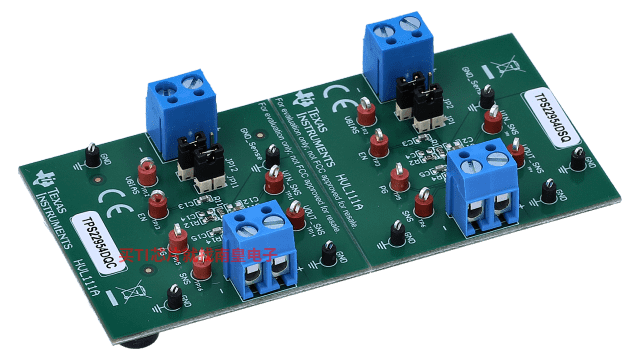

TPS22954EVM — TPS22954 5.5V 14mΩ 导通电阻负载开关评估模块

TPS22954 器件是一款单通道低导通电阻负载开关，工作电压范围为 0.7V 至 5.7V。TPS22954 的两个封装版本 DSQ（0.4mm 引脚间距）和 DQC（0.5mm 引脚间距）都可以在 TPS22954EVM 上进行评估。TPS22954 集成了电压监控器，可通过 TPS22954EVM. 上的外部电阻对电压监控器进行设置
