TPS22998 是一款单通道负载开关，具有可配置上升时间，从而可更大限度地降低浪涌电流。此器件包含一个可在 0.2V 至 5.5V 输入电压范围内运行的 N 沟道 MOSFET，并且支持 10A 的最大连续电流。

开关可由一个打开和关闭输入 (ON) 控制，此输入可与低压控制信号 (V_IH = 0.9V) 直接连接。TPS22998 在开关关闭时具有固定快速输出放电，将输出下拉至接地。

TPS22998 采用 10 引脚 WQFN 封装 (RYZ)（1.5mm × 2mm，间距为 0.5mm）并可在自然通风条件下的 –40°C 至+105°C 温度范围运行。

• 输入电压范围 (VIN)：0.2 V 至 5.5V
• 偏置电压范围：2.2 V 至 5.5V
• 最大持续电流：10A
• 导通电阻 (RON)：4mΩ（典型值）
• 带三态引脚的可调压摆率
• 快速输出放电 (QOD)：50Ω
• 热关断
• 低功耗：
  • 导通状态 (IQ)：15μA（典型值）
  • 关闭状态 (ISD)：3μA（典型值）

• Number of channels (#)
• 1
• Vin (Min) (V)
• 0.2
• Vin (Max) (V)
• 5.5
• Imax (A)
• 10
• Ron (Typ) (mOhm)
• 4
• Shutdown current (ISD) (Typ) (uA)
• 3
• Quiescent current (Iq) (Typ) (uA)
• 25
• Soft start
• Tri-state
• Rise time (Typ) (us)
• 300, 2500, 5000
• Current limit type
• None
• Features
• Inrush current control, Quick output discharge
• Operating temperature range (C)
• -40 to 105

TPS22998的完整型号有：TPS22998RYZR，以下是这些产品的关键参数及官网采购报价：

TPS22998RYZR，工作温度：-40 to 105，封装：WQFN-HR (RYZ)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPS22998RYZR的批量USD价格：0.17（1000+）

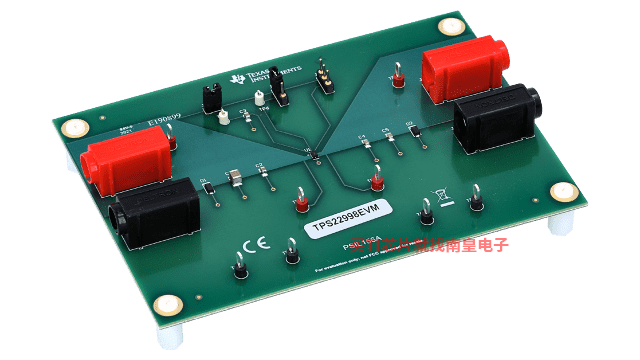

TPS22998EVM — TPS22998 负载开关评估模块

TPS22998EVM 是一款包含 TPS22998 负载开关器件的双层 PCB。该器件的 VIN 和 VOUT 连接以及 PCB 布局布线可处理高连续电流，并提供进出被测器件的低电阻通道。通过测试点连接，评估模块 (EVM) 用户可以在用户定义的测试条件下控制器件并进行准确的 RON 测量。

TPS22998 PSpice Transient Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
