TPS24700/1 是易于使用的 2.5 V 至 18 V、热插拔控制器，可驱动外部 N 沟道 MOSFET。 可编程电流限制与故障时间可避免电源与负载在启动时遭受过大电流的损坏。 启动后，将允许超过用户选定限值的电流通过，直至设定的超时为止— 负载与电源直接断开的极端过载情况除外。 25 mV 电流感测阈值具有高准确度，可使用更高效率的更小传感电阻器来降低功耗，缩小占位面积。 提供电源状态良好输出实现状态监视与下游负载控制。

TPS24700/1 在现有设计方案中可代替 LTC4211，无需电路板更新，只需极少的外部组件更换，从而可实现更高精度的高效解决方案。

• 2.5 V 至 18 V 工作电压
• 用于启动的准确电流限制
• 准确的 25mV 电流感测阈值
• 定时过流断路器
• 电源良好状态输出
• 用于提供短路保护的快速断路器
• 闭锁 (TPS24700) 与重试版本 (TPS24701)
• 可编程 UV 阈值
• LTC4211 的直接替代升级版本 — 无布局变更

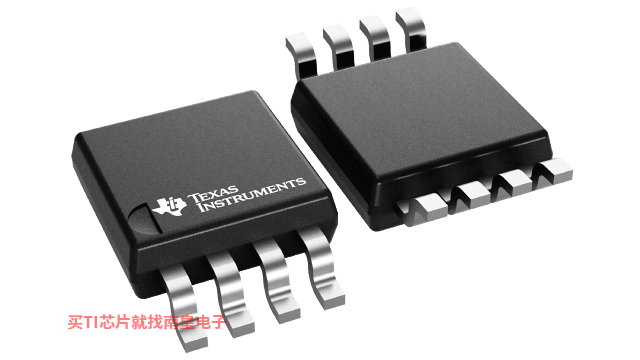

• 小型 MSOP-8 封装
• 应用范围
  • 服务器背板
  • 存储局域网 (SAN)
  • 医疗系统
  • 插件模块
  • 基站
  • 消费类电子产品

• FET
• External
• Vin (Min) (V)
• 2.5
• Vin (Max) (V)
• 18
• Vabsmax_cont (V)
• 30
• Current limit (Min) (A)
• 0.01
• Current limit (Max) (A)
• 500
• Overcurrent response
• Circuit breaker, Current limiting
• Fault response
• Auto-retry

TPS24701的完整型号有：TPS24701DGK、TPS24701DGKR，以下是这些产品的关键参数及官网采购报价：

TPS24701DGK，工作温度：-40 to 85，封装：VSSOP (DGK)-8，包装数量MPQ：80个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS24701DGK的批量USD价格：1.153（1000+）

TPS24701DGKR，工作温度：-40 to 85，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS24701DGKR的批量USD价格：.961（1000+）

TPS24701 Unencrypted PSpice Transient Model Package (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
