TPS25865-Q1的基本参数
  • 制造厂商:TI
  • 产品类别:电源管理
  • 技术类目:USB 电源开关和充电端口控制器
  • 功能描述:具有甩负荷功能的双路 2.4A USB Type-A 充电端口控制器
  • 点击这里打开及下载TPS25865-Q1的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
TPS25865-Q1的产品详情:

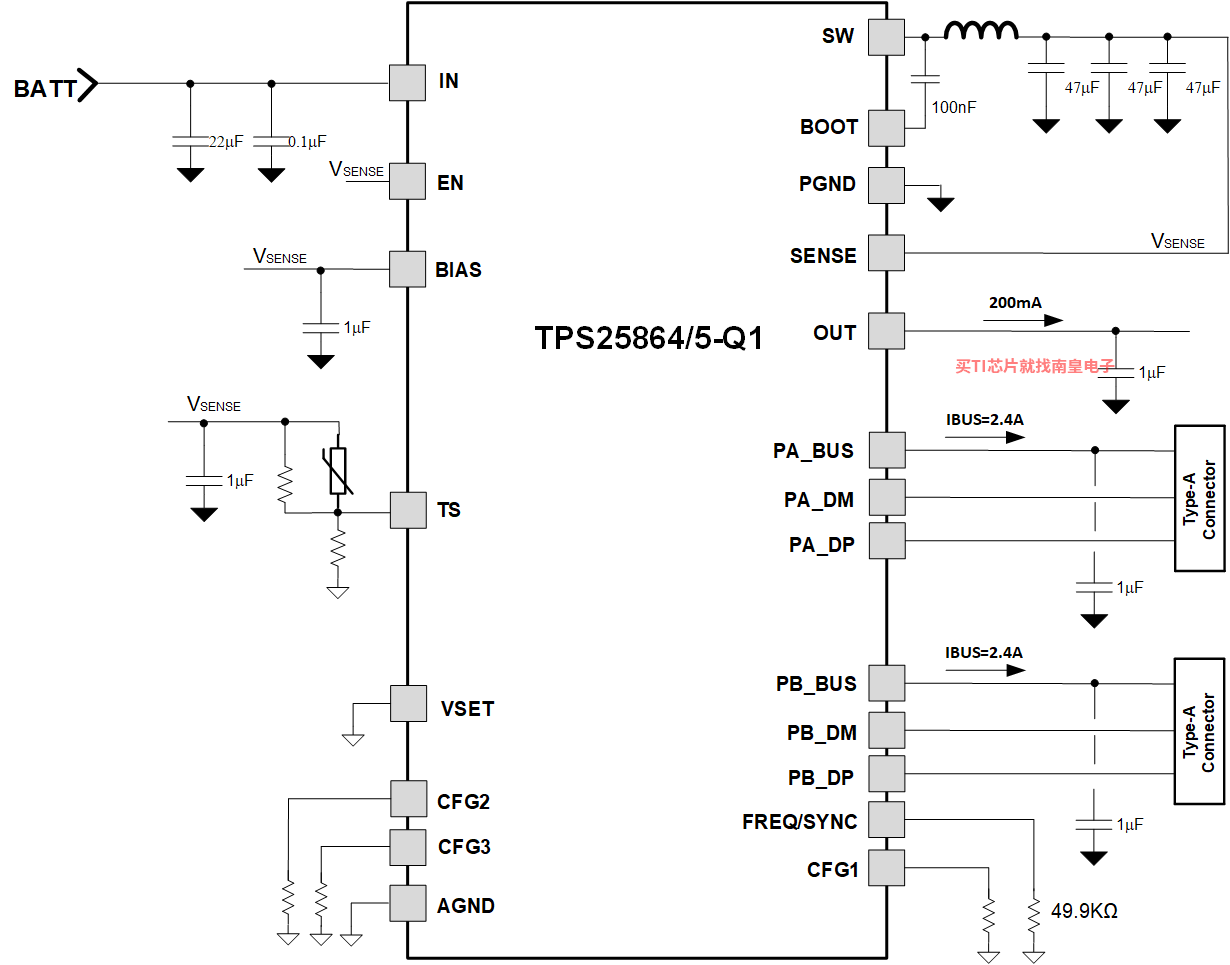

TPS2586x-Q1 是一款集成式 USB 充电端口解决方案,其中包括一个同步高效直流/直流转换器,而且它还集成了检测和控制功能,用于在双 Type-A 端口上实施 USB 电池充电规范 1.2。

TPS2586x-Q1 是一款用于双 USB 端口应用的高度集成的 USB Type-A 充电控制器。

TPS2586x-Q1 集成了一个具有内部功率 MOSFET 的单片、同步、整流、降压开关模式转换器和两个具有充电端口自动检测功能的 USB 限流开关。TPS2586x-Q1 提供了一种紧凑型解决方案,可在宽输入电源电压范围内实现出色的负载和线路调节。该同步降压稳压器具有峰值电流模式控制,而且采用了内部补偿,可简化设计。对于 TPS25865-Q1,FREQ 引脚上有一个电阻器,可用于在 200kHz 和 800kHz 之间设置开关频率。对于 TPS25864-Q1,FREQ 引脚上有一个电阻器,可用于在 200kHz 和 3MHz 之间设置开关频率。在低于 400kHz 的频率下运行可实现更高的系统效率,在高于 2.1MHz 的频率下运行则可以避开 AM 无线电频带,并且能够使用较小的电感器。

TPS2586x-Q1 集成了标准电池充电(1.2 版),可提供 Type-A USB 器件(利用 USB 数据线信号来确定 USB 端口的拉电流能力)所需的电气特性。TPS2586X-Q1 还集成了一个 OUT 电源开关,可为辅助负载提供最大 200mA 的电流。由于系统集成度高且占用空间小,该器件特别适用于双端口应用。由于系统集成度高且占用空间小,该器件特别适用于双端口应用。

TPS2586x-Q1 支持智能热管理。USB 输出电压可以根据温度检测通过 TS 引脚进行调节。TPS2586x-Q1 必须在 TS 引脚上连接一个 NTC 热敏电阻以监控环境温度或 PCB 板温度,具体取决于 NTC 热敏电阻在 USB 充电模块或 PCB 板中的放置位置。选择不同的 NTC 热敏电阻和底部串联电阻可以改变甩负荷的温度阈值。

TPS2586x-Q1 具有四种可选的 USB 输出电压设置:5.1V、5.17V、5.3V 和 5.4V。TPS2586x-Q1 集成了一个精密电流检测放大器,用于实现电缆压降补偿和 USB 端口电流限制。电缆补偿仅在输出电压设置为 5.17V 时可用。电缆补偿电压在 2.4A 输出电流时为 90mV。电缆补偿可使降压稳压器输出电压随负载电流线性改变,以抵消由于汽车电缆布线中的导线电阻引起的压降,从而帮助便携式设备在重载下实现最佳电流和电压充电。无论负载电流如何,在连接的便携式器件上测得的总线电压都保持大致恒定,这样,便携式器件的电池充电器就能够保持理想工作状态。

TPS2586x-Q1 针对 USB 充电和系统运行提供多种安全特性,包括外部负热敏电阻监控、逐周期电流限制、断续短路保护、欠压锁定、BUS 过流、OUT 过流以及裸片过热保护。

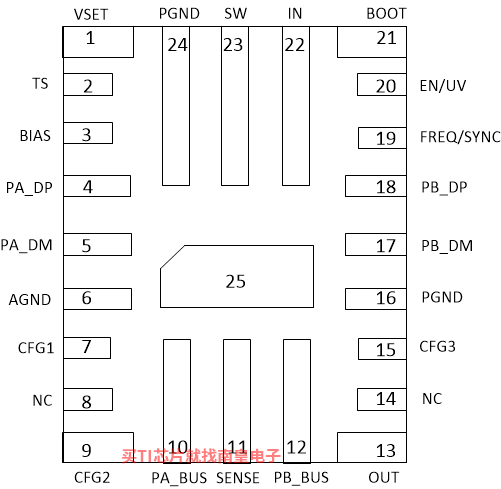

该器件系列可提供 25 引脚 3.5mm × 4.5mm QFN 封装。

TPS25865-Q1的优势和特性:
  • 符合面向汽车应用的 AEC-Q100 标准:
    • 温度等级 1:TA 范围 –40°C 至 +125°C
    • HBM ESD 分类等级 H2
    • CDM ESD 分类等级 C5
  • 针对超低 EMI 要求进行了优化:
    • 符合 CISPR25 5 类标准
    • HotRod? 封装可更大限度地减少开关节点振铃
    • 展频可降低峰值发射
  • 同步降压稳压器
    • 400kHz 下的高效率:VIN = 13.5V、IPA_BUS = 2.4A 且 IPB_BUS = 2.4A 时效率为 95.2%
    • 18m?/10m? 低 RDS(ON) 降压稳压器 MOSFET
    • 工作电压范围:5.5V 至 26V,可承受 36V 输入
    • 频率可调节:200kHz 至 800kHz (TPS25865-Q1)
    • 频率可调节:200kHz 至 3MHz (TPS25864-Q1)
    • 具有展频频谱抖动的 FPWM
    • 可选输出电压:5.1V、5.17V、5.3V、5.4V
  • 内部电源路径:
    • 7m?/7m? 低 RDS(ON) 内部 USB 功率 MOSFET
    • 具有高精度的 USB 端口的电流限制: 2.73A 下为 ±10%
    • OUT:用于辅助负载的 5.1V、200mA 电源
  • 线路压降补偿:2.4A 负载下为 90mV
  • 符合 USB-IF 标准
    • 自动 DCP 模式:
      • 符合 BC1.2 和 YD/T 1591 2009 要求的短路模式
      • 1.2V 模式
      • 2.7V 分压器 3 模式
  • 甩负荷和可编程 TA
  • 器件 TJ 范围:–40°C 至 +150°C
TPS25865-Q1的参数(英文):
  • Vin (Min) (V)
  • 5.5
  • Vin (Max) (V)
  • 26
  • Continuous current (Max) (A)
  • 2.4
  • Current limit (A)
  • 4.8
  • Product type
  • Charge port converter
  • Operating temperature range (C)
  • -40 to 125
  • Enable
  • adjustable UVLO
  • Number of switches
  • 1
  • Rating
  • Automotive
TPS25865-Q1具体的完整产品型号参数及价格(美元):

TPS25865-Q1的完整型号有:TPS25865QRPQRQ1,以下是这些产品的关键参数及官网采购报价:

TPS25865QRPQRQ1,工作温度:-40 to 125,封装:VQFN-HR (RPQ)-25,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TPS25865QRPQRQ1的批量USD价格:2.065(1000+)

轻松满足您的TI芯片采购需求
TPS25865-Q1的评估套件:

TPS25865Q1EVM-141 — TPS25865-Q1 双路 3A USB Type-A 充电端口控制器评估模块

The TPS25865-Q1 is an integrated USB charging port solution which includes a synchronous DC/DC converter capable of supplying up to 6.6 A and integrated detection and control for implementing USB Battery Charging 1.2 and Type-A ports.
