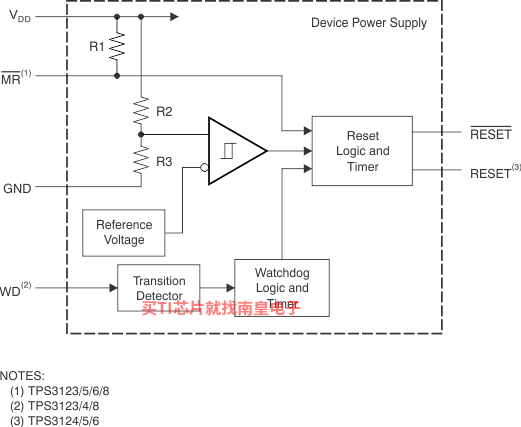

The TPS312x family of voltage supervisory circuits provides voltage monitoring down to 1.2V rails and timing supervision, primarily for DSP and processor-based systems. All devices in the family monitor the power rail and assert RESET output when the power rail is under the threshold voltage target (V_IT-). The threshold voltage is programmed into the device to minimize external components. Built-in hysteresis prevents false triggering. The RESET output is not valid for supply voltage (V_DD) under 0.75 V. The TPS312x family includes devices with active high output for use as disable during malfunction and active low outputs for most systems where high output indicates properly functioning system.

The TPS3123/3124/3128 also include the watchdog timer functionality to monitor timely digital pulses from the processor and issue an alert if the expected pulse does not arrive on time due to potential software freeze or hang. Such integration of supply rail monitoring and the watch dog timer feature is very helpful in always on systems, such as Factory Automation and Communications Infrastructure.

In addition the TPS3123/5/6/8 devices incorporate a manual reset input, MR, to force RESET triggered by an event unrelated to the voltage rail monitoring of the pulses monitored by the watch dog timer. A low level at MR causes RESET to become active. The TPS3124 devices do not have the input MR, but include a high-level output RESET same as the TPS3125 and TPS3126 devices.

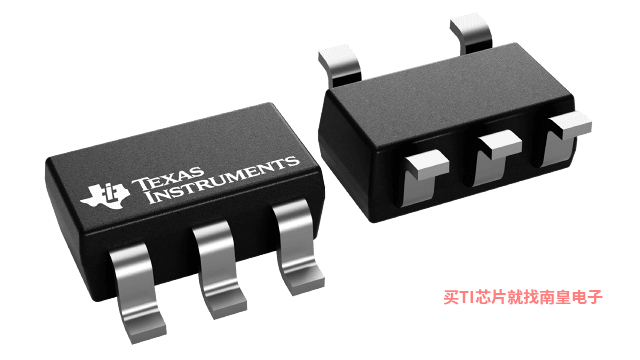

All devices in the family are available in a 5-pin SOT23-5 package and are characterized for operation over a temperature range of –40°C to +85°C.

• Minimum supply voltage of 0.75 V
• Supply voltage supervision range:
  • 1.2 V, 1.5 V, 1.8 V (TPS312x)
  • 3 V (TPS3125 devices only)
  • Other versions on request
• Power-on reset generator with fixed delay time of 180 ms
• Manual reset input (TPS3123/5/6/8)
• Watchdog timer retriggers the RESET output at VDD ≥ VIT
• Supply current of 14 μA (Typ)
• Small SOT23-5 package
• Temperature range?of –40°C to +85°C
• Reset output available in Push-Pull (Active Low and High) and Open-Drain (Active-Low)

• Number of supplies monitored
• 1
• Threshold voltage 1 (Typ) (V)
• 1.08, 1.4, 1.62, 2.64
• Features
• Manual reset capable, Complimentary output
• Reset threshold accuracy (%)
• 3.7
• Output driver type/reset output
• Active-high, Active-low, Push-pull
• Time delay (ms)
• 180
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85

TPS3125的完整型号有：TPS3125G15DBVR、TPS3125G15DBVT、TPS3125J12DBVR、TPS3125J12DBVT、TPS3125J18DBVR、TPS3125J18DBVT、TPS3125L30DBVR、TPS3125L30DBVT，以下是这些产品的关键参数及官网采购报价：

TPS3125G15DBVR，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3125G15DBVR的批量USD价格：0.985（1000+）

TPS3125G15DBVT，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3125G15DBVT的批量USD价格：1.182（1000+）

TPS3125J12DBVR，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3125J12DBVR的批量USD价格：0.985（1000+）

TPS3125J12DBVT，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3125J12DBVT的批量USD价格：1.182（1000+）

TPS3125J18DBVR，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3125J18DBVR的批量USD价格：0.985（1000+）

TPS3125J18DBVT，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3125J18DBVT的批量USD价格：1.182（1000+）

TPS3125L30DBVR，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3125L30DBVR的批量USD价格：0.973（1000+）

TPS3125L30DBVT，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3125L30DBVT的批量USD价格：1.168（1000+）

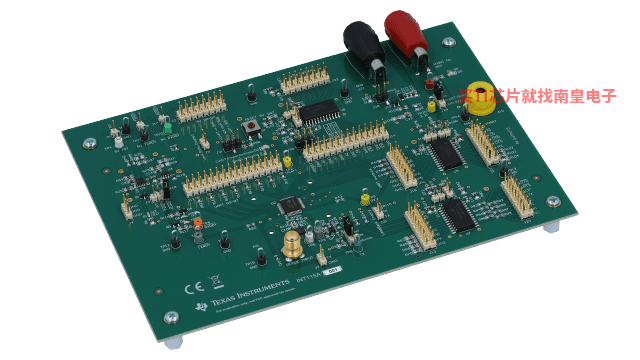

TL16C750EEVM — TL16C750E 128-byte FIFO fractional baudrate UART evaluation module
