The TPS3836, TPS3837, and TPS3838 device families of supervisory circuits provide circuit initialization and timing supervision, primarily for digital signal processors (DSP) and processor-based systems.

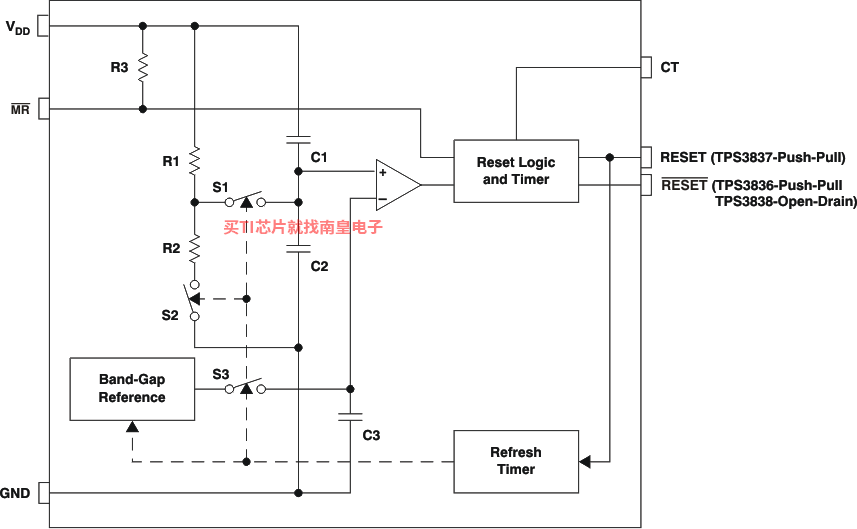

During power-on, RESET is asserted when the supply voltage V_DD becomes higher than 1.1 V. Thereafter, the supervisory circuit monitors V_DD and keeps the RESET output active as long as V_DD remains below the threshold voltage of V_IT. An internal timer delays the return of the output to the inactive state (high) to ensure proper system reset. The delay time starts after V_DD rises above the threshold voltage V_IT.

When CT is connected to GND, a fixed delay time of typically 10 ms is asserted. When connected to V_DD, the delay time is typically 200 ms. When the supply voltage drops below the threshold voltage V_IT, the output becomes active (low) again. All the devices of this family have a fixed-sense threshold voltage (V_IT) set by an internal voltage divider.

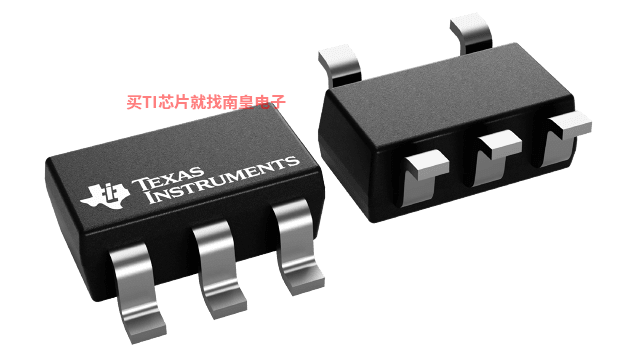

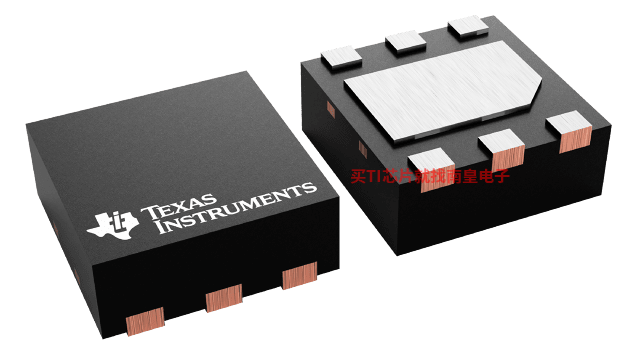

The TPS3836 has an active-low, push-pull RESET output. The TPS3837 has an active-high, push-pull RESET, and the TPS3838 integrates an active-low, open-drain RESET output. The product spectrum is designed for supply voltages of 1.8 V, 2.5 V, 3.0 V, and 3.3 V. The circuits are available in either a SOT23-5 or a 2-mm × 2-mm SON-6 package. The TPS3836, TPS3837, and TPS3838 families are characterized for operation over a temperature range of –40°C to 85°C.

• Supply current: 220 nA (typical)
• Precision supply voltage supervision range: 1.8 V, 2.5 V, 3.0 V, and 3.3 V
• Power-on reset generator with selectable delay time: 10 ms or 200 ms
• Push and pull RESET output (TPS3836), Push and pull RESET output (TPS3837), or open-drain RESET output (TPS3838)
• Manual reset
• 5-pin SOT23 and 2-mm × 2-mm, 6-pin SON packages
• Temperature range: –40°C to 85°C

• Number of supplies monitored
• 1
• Threshold voltage 1 (Typ) (V)
• 1.71, 2.25, 2.64, 2.93
• Features
• Manual reset capable
• Reset threshold accuracy (%)
• 1.75
• Output driver type/reset output
• Active-low, Open-drain
• Time delay (ms)
• Programmable
• Rating
• Catalog
• Watchdog timer WDI (sec)
• None
• Operating temperature range (C)
• -40 to 85

TPS3838的完整型号有：TPS3838E18DBVR、TPS3838E18DBVT、TPS3838J25DBVR、TPS3838J25DBVT、TPS3838K33DBVR、TPS3838K33DBVT、TPS3838K33DRVR、TPS3838K33DRVT、TPS3838L30DBVR、TPS3838L30DBVT，以下是这些产品的关键参数及官网采购报价：

TPS3838E18DBVR，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3838E18DBVR的批量USD价格：1.086（1000+）

TPS3838E18DBVT，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3838E18DBVT的批量USD价格：1.303（1000+）

TPS3838J25DBVR，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3838J25DBVR的批量USD价格：1.086（1000+）

TPS3838J25DBVT，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3838J25DBVT的批量USD价格：1.303（1000+）

TPS3838K33DBVR，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3838K33DBVR的批量USD价格：1.086（1000+）

TPS3838K33DBVT，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3838K33DBVT的批量USD价格：1.303（1000+）

TPS3838K33DRVR，工作温度：-40 to 85，封装：WSON (DRV)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS3838K33DRVR的批量USD价格：1.214（1000+）

TPS3838K33DRVT，工作温度：-40 to 85，封装：WSON (DRV)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS3838K33DRVT的批量USD价格：1.457（1000+）

TPS3838L30DBVR，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3838L30DBVR的批量USD价格：1.086（1000+）

TPS3838L30DBVT，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3838L30DBVT的批量USD价格：1.303（1000+）
