- 制造厂商:TI
- 产品类别:电源管理
- 技术类目:监控器和复位 IC
- 功能描述:具有手动复位和可编程复位延时时间的汽车类高输入电压监控器
- 点击这里打开及下载TPS3840-Q1的技术文档资料
- TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
TPS3840-Q1 系列电压监控器或复位 IC 可在高电压电平下工作,同时能够在整个 VDD 和温度范围内保持非常低的静态电流。TPS3840-Q1 可提供低功耗、高精度和低传播延迟(tp_HL = 30µs 典型值)的最佳组合。

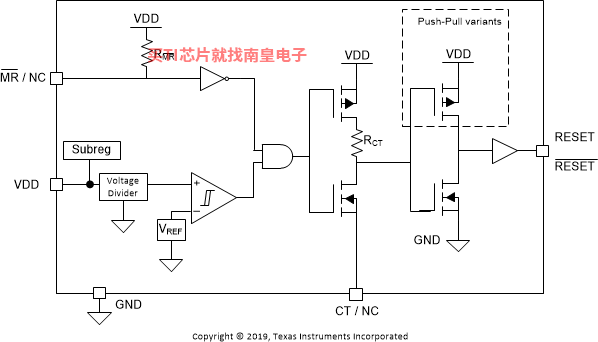

当 VDD 上的电压降至负电压阈值 (VIT-) 以下或手动复位被拉至低逻辑 (VMR_L) 时,复位输出信号会置位。当 VDD 升至 VIT- 加迟滞 (VIT+) 以上以及手动复位 (MR) 悬空或高于 VMR_H、复位延时时间 (tD) 已过期时,复位信号会清除。可以通过在 CT 引脚和地之间连接一个电容器对复位延时时间进行编程。对于快速复位,可以将 CT 引脚悬空。
其他 特性:低上电复位电压 (VPOR)、针对 MR 和 VDD 的内置毛刺抑制保护、内置迟滞、低漏极开路输出漏电流 (ILKG(OD))。TPS3840-Q1 是一款用于汽车应用和 电池供电/低功耗 应用的完美电压监控 解决方案。
- 符合汽车类 应用要求
- 具有符合 AEC-Q100 标准的下列特性:
- 器件温度等级 1:–40°C 至 +125°C 的环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C7B
- 宽工作电压范围:1.5V 至 10V
- 利用外部电阻器来扩展输入电压范围
- 毫微电源电流:350nA(典型值)、700nA(最大值)
- 固定阈值电压 (VIT-)
- 阈值范围为 1.6V 至 4.9V(阶跃为 0.1V)
- 高精度:1%(典型值)、1.5%(最大值)
- 内置的迟滞 (VIT+)
- 1.6V < VIT- ≤ 3.0V = 100mV(典型值)
- 3.1V ≤ VIT- < 4.9V = 200mV(典型值)
- 快速启动延迟 (tSTRT):350μs(最大值)
- 基于电容器的可编程复位延时时间:
- tD:50μs(无电容器)至 6.2s (10μF)
- 低电平有效手动复位 (MR)
- 三种输出拓扑:
- TPS3840DL-Q1:漏极开路,低电平有效 (RESET)
- TPS3840PL-Q1:推挽,低电平有效 (RESET)
- TPS3840PH-Q1:推挽,高电平有效 (RESET)
- 封装:5 引脚 SOT-23 (DBV)
- Number of supplies monitored
- 1
- Threshold voltage 1 (Typ) (V)
- Trimmable, 1.6, 2.5, 2.7, 2.8, 2.9, 3.0, 3.1, 4.1, 4.2, 4.4, 4.5
- Features
- Manual reset capable
- Reset threshold accuracy (%)
- 1.5
- Output driver type/reset output
- Active-high, Active-low, Open-drain, Push-pull
- Time delay (ms)
- Programmable, 0
- TI functional safety category
- Functional Safety-Capable
- Rating
- Automotive
- Watchdog timer WDI (sec)
- None
- Operating temperature range (C)
- -40 to 125
TPS3840-Q1的完整型号有:TPS3840DL16DBVRQ1、TPS3840DL18DBVRQ1、TPS3840DL25DBVRQ1、TPS3840DL28DBVRQ1、TPS3840DL29DBVRQ1、TPS3840DL30DBVRQ1、TPS3840DL31DBVRQ1、TPS3840DL32DBVRQ1、TPS3840DL37DBVRQ1、TPS3840DL41DBVRQ1、TPS3840DL42DBVRQ1、TPS3840DL44DBVRQ1、TPS3840DL45DBVRQ1、TPS3840PH27DBVRQ1、TPS3840PH30DBVRQ1、TPS3840PL16DBVRQ1、TPS3840PL25DBVRQ1、TPS3840PL30DBVRQ1、TPS3840PL31DBVRQ1,以下是这些产品的关键参数及官网采购报价:
TPS3840DL16DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL16DBVRQ1的批量USD价格:.409(1000+)
TPS3840DL18DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL18DBVRQ1的批量USD价格:.409(1000+)
TPS3840DL25DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL25DBVRQ1的批量USD价格:.409(1000+)
TPS3840DL28DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL28DBVRQ1的批量USD价格:.409(1000+)
TPS3840DL29DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL29DBVRQ1的批量USD价格:.409(1000+)
TPS3840DL30DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL30DBVRQ1的批量USD价格:.409(1000+)
TPS3840DL31DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL31DBVRQ1的批量USD价格:.409(1000+)
TPS3840DL32DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL32DBVRQ1的批量USD价格:.409(1000+)
TPS3840DL37DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL37DBVRQ1的批量USD价格:.409(1000+)
TPS3840DL41DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL41DBVRQ1的批量USD价格:.409(1000+)
TPS3840DL42DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL42DBVRQ1的批量USD价格:.409(1000+)
TPS3840DL44DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL44DBVRQ1的批量USD价格:.409(1000+)
TPS3840DL45DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840DL45DBVRQ1的批量USD价格:.409(1000+)
TPS3840PH27DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840PH27DBVRQ1的批量USD价格:.409(1000+)
TPS3840PH30DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840PH30DBVRQ1的批量USD价格:.409(1000+)
TPS3840PL16DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840PL16DBVRQ1的批量USD价格:.409(1000+)
TPS3840PL25DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840PL25DBVRQ1的批量USD价格:.409(1000+)
TPS3840PL30DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840PL30DBVRQ1的批量USD价格:.409(1000+)
TPS3840PL31DBVRQ1,工作温度:-40 to 125,封装:SOT-23 (DBV)-5,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS3840PL31DBVRQ1的批量USD价格:.409(1000+)
