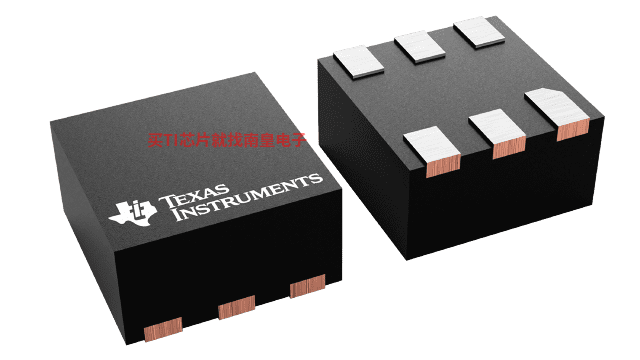

TPS3890 是一款静态电流较低的精密电压监控器，可监视低至 1.15V 的系统电压，开漏 RESET 信号在 SENSE 电压降至低于预设阈值或手动复位 (MR) 引脚降为逻辑低电平时置为有效。RESET 输出在用户可调节延迟时间内保持低电平，条件是 SENSE 电压和手动复位 (MR) 返回至超出相应阈值。TPS3890 系列使用精密电压实现 1% 的阈值精度。通过将 CT 引脚与外部电容相连，可在 40μs 到 30s 范围内调节复位延迟时间。TPS3890 具有 2.1μA 的超低静态电流，采用 1.5mm × 1.5mm 小型封装，使得器件非常适用于电池供电和空间受限 应用。该器件的额定工作温度范围为 -40℃ 至 +125℃ (T_J)。

• 上电复位 (POR) 发生器，可调节延迟时间：40μs 至 30s
• 超低静态电流：2.1μA（典型值）
• 高阈值精度：1%（最大值）
• 高精度迟滞
• 固定和可调节阈值电压：
  • 固定阈值适用于标准电压轨：1.2V 到 3.3V
  • 可调节阈值电压低至 1.15V
• 手动复位 (MR) 输入
• 开漏 RESET 输出
• 温度范围：-40°C 至 +125°C
• 封装：1.5mm × 1.5mm 晶圆级小外形无引线 (WSON) 封装

应用

• 数字信号处理器 (DSP) 或微控制器
• 现场可编程门阵列 (FPGA)、专用集成电路 (ASIC)
• 笔记本电脑、台式计算机
• 智能手机，手持产品
• 便携式电池供电产品
• 固态硬盘
• 机顶盒
• 工业控制系统

All trademarks are the property of their respective owners.

• Number of supplies monitored
• 1
• Threshold voltage 1 (Typ) (V)
• Adjustable, 1.15, 1.44, 1.73, 2.4, 2.89, 3.17
• Features
• Manual reset capable
• Reset threshold accuracy (%)
• 1
• Output driver type/reset output
• Active-low, Open-drain
• Time delay (ms)
• Programmable
• Rating
• Catalog
• Watchdog timer WDI (sec)
• None
• Operating temperature range (C)
• -40 to 125

TPS3890的完整型号有：TPS389001DSER、TPS389001DSET、TPS389012DSER、TPS389012DSET、TPS389015DSER、TPS389015DSET、TPS389018DSER、TPS389018DSET、TPS389020DSER、TPS389020DSET、TPS389025DSER、TPS389025DSET、TPS389030DSER、TPS389030DSET、TPS389033DSER、TPS389033DSET，以下是这些产品的关键参数及官网采购报价：

TPS389001DSER，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389001DSER的批量USD价格：0.702（1000+）

TPS389001DSET，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389001DSET的批量USD价格：0.842（1000+）

TPS389012DSER，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389012DSER的批量USD价格：0.702（1000+）

TPS389012DSET，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389012DSET的批量USD价格：0.842（1000+）

TPS389015DSER，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389015DSER的批量USD价格：0.702（1000+）

TPS389015DSET，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389015DSET的批量USD价格：0.842（1000+）

TPS389018DSER，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389018DSER的批量USD价格：0.702（1000+）

TPS389018DSET，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389018DSET的批量USD价格：0.842（1000+）

TPS389020DSER，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389020DSER的批量USD价格：0.702（1000+）

TPS389020DSET，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389020DSET的批量USD价格：0.842（1000+）

TPS389025DSER，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389025DSER的批量USD价格：0.702（1000+）

TPS389025DSET，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389025DSET的批量USD价格：0.842（1000+）

TPS389030DSER，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389030DSER的批量USD价格：0.702（1000+）

TPS389030DSET，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389030DSET的批量USD价格：0.842（1000+）

TPS389033DSER，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389033DSER的批量USD价格：0.702（1000+）

TPS389033DSET，工作温度：-40 to 125，封装：WSON (DSE)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS389033DSET的批量USD价格：0.842（1000+）

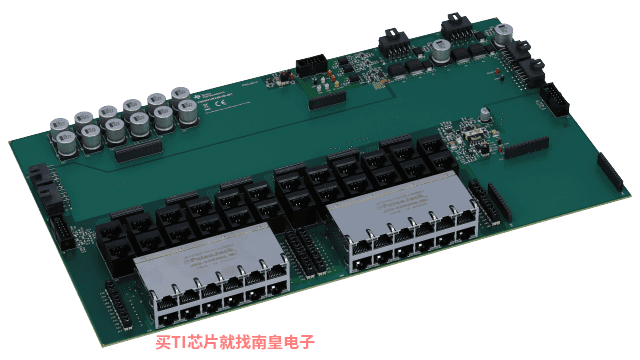

PSEMTHR24EVM-081 — 适用于 24 端口 IEEE 802.3bt 就绪型 PSE 系统的主板

PSEMTHR24EVM-081 是 TPS23881 和 TPS23882 PSE 控制器的基板。该基板包含 24 个 2 线对/4 线对端口，可用于发送高达 30W/端口（对于 IEEE 802.3at 应用）和 90W/端口（对于 IEEE 802.3bt 应用）的功率。

TPS3890EVM-775 — 具有可编程延迟的 TPS3890 低静态电流、1% 精度监控器评估模块

TPS3890EVM-775 评估模块专为典型配置而设计，用于评估 TPS3890 低静态电流、1% 精度监控器（具有可编程延迟）的运行和性能。EVM 电路板被配置为适用于要求低功耗、高精度电压监控的工程应用的参考设计。

TPS389050G Unencrypted Spice Transient Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TIDA-050026-23882 — 24-Port (2-pair) power sourcing equipment reference design for multi-port applications

This reference design showcases a Type-3, 30W, 2-Pair 24-port Ethernet switch for Power over Ethernet (PoE) applications which can send up to 30W per port for IEEE 802.3bt Type 3 applications and up to 60W per port for non-standard applications. Based on the MSP430F523x family, TI's TPS2388x (...)

TIDA-050026-23881 — 用于多端口应用的 24 端口（PoE 2，4 线对）电源设备参考设计

此参考设计展示了一款适用于以太网供电 (PoE) 应用的 4 类（PoE 2、4 线对）24 端口以太网交换机，该交换机可为 IEEE 802.3bt (PoE 2) 应用的每个端口发送高达 90W 的功率，为非标准应用的每个端口发送高达 120W 的功率。基于 MSP430F523x 系列，我们针对此设计的 FirmPSE 系统软件可通过实现与系统的实时通信和固件定制来缩短上市时间并释放宝贵的软件资源。此设计支持具有优先级、多个电源、传统 PD 检测、现场升级、与主机的 UART/I2C 通信等功能的电源管理。此外，这些设计中的两种可通过边缘连接器级联，以支持多达 48 端口 PSE (...)
