TPS3895、TPS3896、TPS3897 和 TPS3898 器件（TPS389x 系列）为超小型监控电路，用于监视高于 500mV 的电压，阈值精度为 0.25%（典型值），且可通过外部电容调整延迟时间。 TPS389x 系列还具有用于导通和关断输出的逻辑使能引脚（ENABLE 或 ENABLE）。 以 TPS3895 为例，当输入电压引脚 (SENSE) 的电压超出阈值且 ENABLE 引脚为高电平时，输出引脚 (SENSE_OUT) 将在一段电容可调式延迟时间后变为高电平。 当 SENSE 的电压降至阈值以下或 ENABLE 为低电平时，SENSE_OUT 将变为低电平。 有关真值表的信息，请参见 和。

对于 TPS389xA 版本，SENSE 和 ENABLE 均具有电容可调式延迟。 当 SENSE 和 ENABLE 输入正常时，输出将在经过这段电容可调式延迟时间后置为有效。 对于 TPS389xP 器件，如果 SENSE 的电压超出阈值，则将使能引脚置为有效后，将经过短暂的 0.2µs 传播延迟后，输出引脚才会置为有效。

所有器件的工作电压范围均为 1.7V 至 6.5V，且具有 6µA 的静态电流典型值，开漏输出额定值为 18V。TPS389x 采用超小型 USON 封装，额定工作温度范围 T_J = –40°C 至 125°C。

• 超小型 USON (1.45mm × 1.00mm) 封装
• 可调阈值低至 500mV
• 阈值精度：整个温度范围内为 1%
• 电容可调式延迟时间
• 低静态电流：6μA（典型值）
• 外部使能输入
• 开漏（额定值 18V）和推挽式输出选项
• 温度范围：–40°C 至 125℃
• 与 MAX6895/6/7/8 引脚到引脚兼容

应用

• 数字信号处理器 (DSP)、微控制器和微处理器
• 笔记本和台式计算机
• PDA 和手持式产品
• 便携式和电池供电类产品
• FPGA 和 ASIC

All trademarks are the property of their respective owners.

• Number of supplies monitored
• 1
• Threshold voltage 1 (Typ) (V)
• Adjustable
• Features
• Manual reset capable
• Reset threshold accuracy (%)
• 1
• Output driver type/reset output
• Active-high, Push-pull
• Time delay (ms)
• Programmable
• Rating
• Catalog
• Watchdog timer WDI (sec)
• None
• Operating temperature range (C)
• -40 to 125

TPS3895的完整型号有：TPS3895ADRYR、TPS3895ADRYT、TPS3895PDRYR、TPS3895PDRYT，以下是这些产品的关键参数及官网采购报价：

TPS3895ADRYR，工作温度：-40 to 125，封装：SON (DRY)-6，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3895ADRYR的批量USD价格：.612（1000+）

TPS3895ADRYT，工作温度：-40 to 125，封装：SON (DRY)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3895ADRYT的批量USD价格：.734（1000+）

TPS3895PDRYR，工作温度：-40 to 125，封装：SON (DRY)-6，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3895PDRYR的批量USD价格：.612（1000+）

TPS3895PDRYT，工作温度：-40 to 125，封装：SON (DRY)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS3895PDRYT的批量USD价格：.734（1000+）

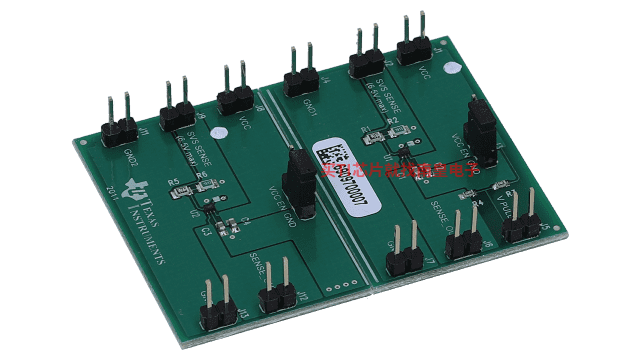

TPS3897A-6P-EVM047 — TPS389xx 单通道可调监控电路评估模块

The TPS3897A-6P-EVM047 evaluation module (EVM) is a fully assembled and tested circuit for evaluating the TPS3897A and TPS3896P single-channel adjustable supervisory circuit. The EVMhas two complete adjustable supervisory circuits, one featuring a push-pull output and one featuring an (...)

TPS3895A Unencrypted PSpice Transient Model Package (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TPS389x Reset Time Delay Calculator
