- 制造厂商：TI
- 产品类别：电源管理
- 技术类目：直流/直流开关稳压器 - 降压稳压器
- 功能描述：六相、D-CAP+ 降压 VR12.x 服务器 CPU VCORE
- 点击这里打开及下载TPS53661的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
- Vin (Min) (V)
- 4.5
- Vin (Max) (V)
- 20
- Vout (Min) (V)
- 0.5
- Vout (Max) (V)
- 2.5
- Iout (Max) (A)
- 240
- Iq (Typ) (uA)
- 10000
- Switching frequency (Min) (kHz)
- 300
- Switching frequency (Max) (kHz)
- 1000
- Features
- Adjustable Current Limit, Dynamic Voltage Scaling, Enable, Light Load Efficiency, PMBus, Phase Interleaving, Power Good, Pre-Bias Start-Up, Remote Sense, SVID, UVLO Adjustable, Voltage Margining
- Regulated outputs (#)
- 1
- Number of phases
- 6
- Rating
- Catalog
TPS53661的完整型号有：TPS53661RSBR、TPS53661RSBT，以下是这些产品的关键参数及官网采购报价：

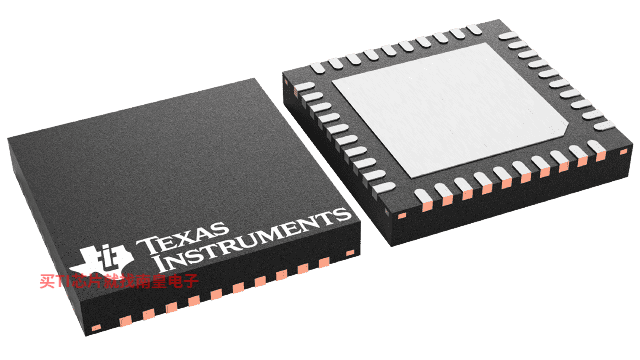

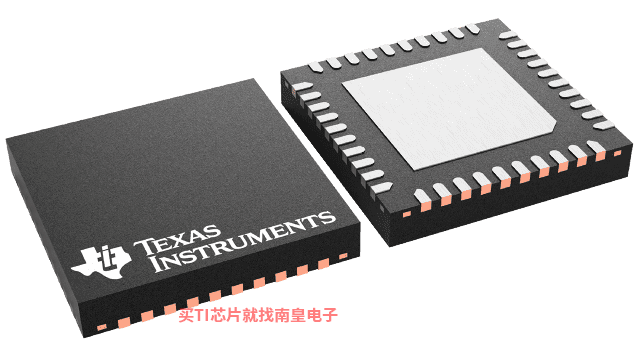

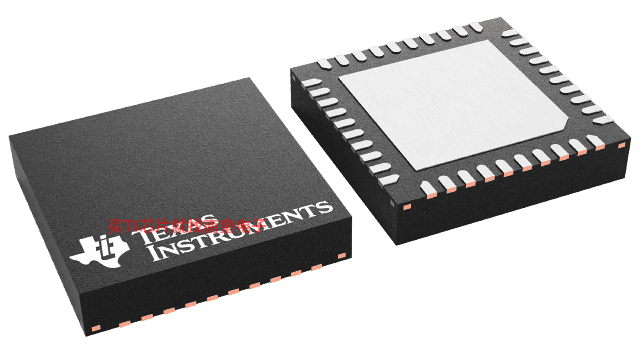

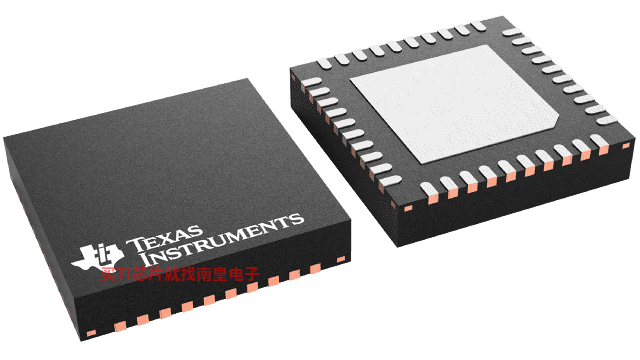

TPS53661RSBR，工作温度：-10 to 105，封装：WQFN (RSB)-40，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPS53661RSBR的批量USD价格：3.34（1000+）
TPS53661RSBT，工作温度：-10 to 105，封装：WQFN (RSB)-40，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPS53661RSBT的批量USD价格：4.008（1000+）
PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice
PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。
在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
PMP11208 — 具有 PMBus 接口的高密度 900mV 220A 6 相 DC-DC 降压转换器参考设计
PMP11208 在硬件上与 1.0V PMP9738 和 0.6V PMP10393 相同，但它展示了在 11V、12V 和 13V 输入，900mV 输出，高达 240 A 时的运行情况。该设计在 1.0V 输出时采用半固定频率模式，在 600mV 输出时采用固定时间模式，但在 900mV 输出时，可以采用其中任何一种模式，具体取决于负载和实际输入电压。测试重点关注两种模式中和二者之间的详细静态和动态负载，展示两种模式间的无缝过渡。PMP10393 — 具有 PMBus 接口的高密度 600mV 200A 5-6 相 DC-DC 降压转换器参考设计
高级 DCAP+ 控制用于提供 CPU、存储器和 ASIC 应用所需的高速动态控制。多达六个高电流同步功率级提供这些应用所需的高电流和低损耗。通过多相，还可消除输出纹波以及在给定开关频率下进行有效的更高带宽控制。PMP10393 在硬件上与 1.0V PMP9738 相同，但它展示了在 12V 输入、600mV 输出、高达 200 A 时的运行情况。在 600mV 时，固定的导通时间模式和降低的开关频率有助于降低损耗和改善 FET 之间的热平衡。
此外还包括在 120A 输出时通过三相、四相和更低成本的功率级进行测试。设计注重轻松进行电气测试并能够通过 PMBus (...)
PMP9738 — 具有 PMBus 接口的高密度 200A（峰值为 225A）6 相 DC-DC 降压转换器参考设计
高级 DCAP+ 控制用于提供 CPU、存储器和 ASIC 应用所需的高速动态控制。六个高电流同步功率级提供这些应用所需的高电流和低损耗。多相还允许输出纹波消除以及在给定开关频率下进行有效的更高带宽控制。PMP9738 注重轻松进行电气测试并能够通过 PMBus 接口进行即时变更。板载偏置电源和一个高速动态负载完善了丰富的测试接口。
