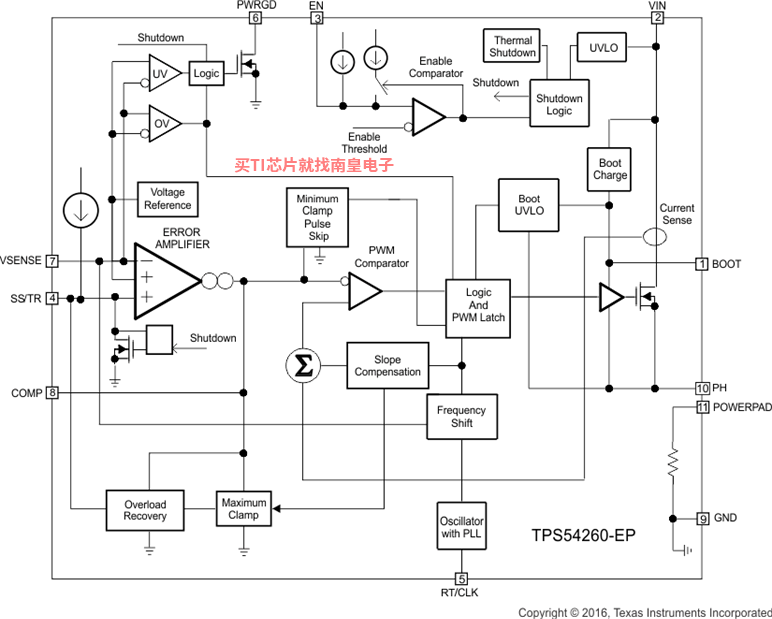

TPS54260-EP 器件是一款集成了高侧 MOSFET 的 60V、2.5A 降压稳压器。它具有电流模式控制功能，可轻松实现外部补偿并灵活选择组件。低纹波脉冲跳跃模式可将无负载的稳压输出电源电流减小至 138µA。它使用了使能引脚，在该引脚为低电平时，关断电源电流
将降至 1.3µA。

欠压锁定在内部设定为 2.5V，但可采用使能引脚将之提高。输出电压启动斜坡由慢启动引脚控制，我们还可以通过配置该引脚来控制排序和跟踪。开漏电源状态良好信号表示输出处于标称电压的 94% 至 107% 之内。

宽开关频率范围允许对效率及外部组件尺寸进行优化。频率折返和热关断功能在过载情况下保护部件。

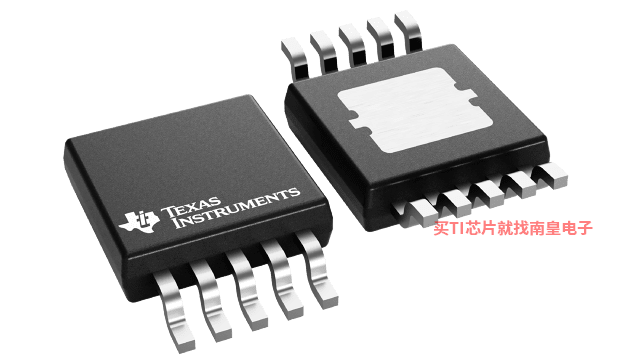

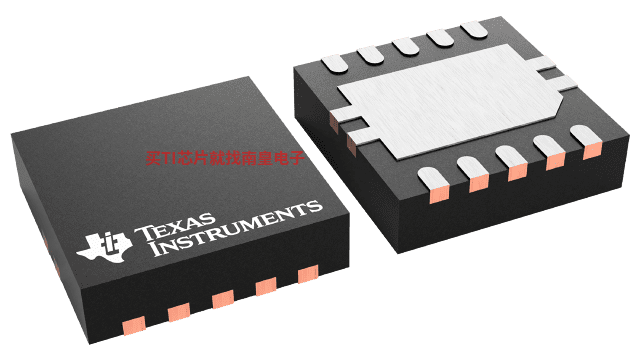

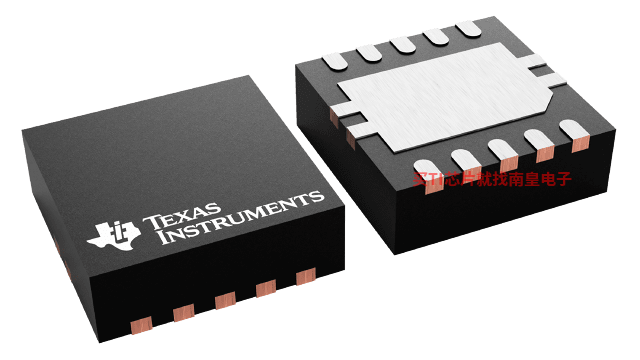

TPS54260-EP 采用 10 引脚热增强型 HVSSOP 封装和 10 引脚 3mm × 3mm VSON 封装。

• 3.5V 至 60V 输入电压范围
• 200mΩ 高侧金属氧化物半导体场效应晶体(MOSFET)
• 可在轻负载条件下使用脉冲跳跃 Eco-mode?控制机制实现高效率
• 138μA 静态工作电流
• 1.3μA 关断电流
• 100kHz 至 2.5MHz 开关频率
• 同步至外部时钟
• 可调缓启动和定序
• 欠压 (UV) 和过压 (OV) 电源正常输出
• 可调 UVLO 电压和滞后
• 0.8V 内部电压基准
• 10 引脚 HVSSOP 封装和 10 引脚 3mm × 3mm VSON 封装
• 由 WEBENCH?软件工具支持
• 支持国防、航天和医疗 应用
  • 受控基线
  • 同一组装和测试场所
  • 同一制造场所
  • 支持军用（-55°C 至 125°C）温度范围
  • 延长的产品生命周期
  • 延长的产品变更通知
  • 产品可追溯性

• Vin (Min) (V)
• 3.5
• Vin (Max) (V)
• 60
• Vout (Min) (V)
• 0.8
• Vout (Max) (V)
• 58
• Iout (Max) (A)
• 2.5
• Iq (Typ) (uA)
• 138
• Switching frequency (Min) (kHz)
• 100
• Switching frequency (Max) (kHz)
• 2500
• Features
• Enable, Frequency Synchronization, Light Load Efficiency, Over Current Protection, Power Good, Tracking, UVLO Adjustable
• Rating
• HiRel Enhanced Product
• Regulated outputs (#)
• 1
• Control mode
• Current Mode
• Duty cycle (Max) (%)
• 98

TPS54260-EP的完整型号有：TPS54260MDGQTEP、TPS54260MDRCTEP、V62/16624-01XE、V62/16624-01YE，以下是这些产品的关键参数及官网采购报价：

TPS54260MDGQTEP，工作温度：-55 to 125，封装：HVSSOP (DGQ)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS54260MDGQTEP的批量USD价格：3.96（1000+）

TPS54260MDRCTEP，工作温度：-55 to 125，封装：VSON (DRC)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TPS54260MDRCTEP的批量USD价格：3.96（1000+）

V62/16624-01XE，工作温度：-55 to 125，封装：HVSSOP (DGQ)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAUAG，TI官网V62/16624-01XE的批量USD价格：3.96（1000+）

V62/16624-01YE，工作温度：-55 to 125，封装：VSON (DRC)-10，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网V62/16624-01YE的批量USD价格：3.96（1000+）

TPS54260EVM-597 — 2.5A、10.8V 至 13.2V 输入 SWIFT™ 转换器评估模块

TPS54260 dc/dc 转换器设计用于以 3.5V 至 60V 的输入电压提供 2.5A 的输出电流。用户指南的表 1 中列出了评估模块的额定输入电压和输出电流范围。此评估模块旨在演示使用 TPS54260 稳压器进行设计时可实现的小印制电路板面积。开关频率被内部设置为 500kHz 的额定频率。TPS54260 封装内部采用了高侧 MOSFET 以及栅极驱动器电路。MOSFET 的漏源电阻能使 TPS54260 实现高效率，并在高输出电流的情况下帮助保持低结温。补偿组件位于集成电路 (IC) 外部，而外部除法器能实现可调节的输出电压。此外，TPS54260 (...)

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
