TPS54560B-Q1 是一款配有集成型高侧 MOSFET 的 60V、5A 降压稳压器。按照 ISO 7637 标准，此器件能够耐受的抛负载脉冲高达 65V。电流模式控制提供了简单的外部补偿和灵活的组件选择。一个低纹波脉冲跳跃模式将无负载时的电源电流减小至 146µA。当启用引脚被拉至低电平时，关断电源电流被减少至 2µA。

欠压闭锁在内部设定为 4.3V，但可用使能引脚将之提高。输出电压启动斜升由内部控制以提供一个受控的启动并且消除过冲。

宽开关频率范围可实现对效率或者外部组件尺寸的优化。输出电流是受限的逐周期电流。频率折返和热关断在过载条件下保护内部和外部组件。

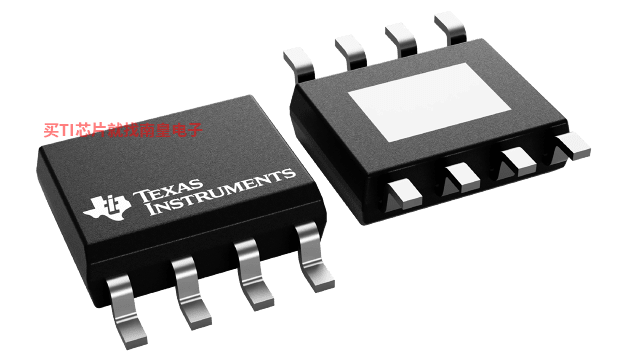

TPS54560B-Q1 可提供 8 引脚热增强型 HSOP PowerPAD™ 封装。

• 轻负载条件下使用脉冲跳跃实现的高效率 Eco-mode。?
• 92mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
• 146μA 静态运行电流和2μA 关断电流
• 100kHz 至 2.5MHz 的固定开关频率
• 同步至外部时钟
• 轻负载条件下使用集成型引导 (BOOT) 再充电场效应晶体管 (FET) 实现的低压降
• 可调欠压闭锁 (UVLO) 电压和滞后
• 0.8V 1% 内部电压基准
• 8 引脚 HSOP，带有 PowerPAD?封装
• -40°C 至 150°C TJ运行范围
• TPS54560B-Q1借助 WEBENCH? 电源设计器并使用 创建定制设计方案

• Vin (Min) (V)
• 4.5
• Vin (Max) (V)
• 60
• Vout (Min) (V)
• 0.8
• Vout (Max) (V)
• 58.8
• Iout (Max) (A)
• 5
• Iq (Typ) (uA)
• 146
• Switching frequency (Min) (kHz)
• 100
• Switching frequency (Max) (kHz)
• 2500
• Features
• Enable, Frequency Synchronization, Light Load Efficiency, Over Current Protection, Pre-Bias Start-Up, Wettable Flanks Package
• Rating
• Automotive
• Regulated outputs (#)
• 1
• Control mode
• Current Mode
• Duty cycle (Max) (%)
• 98

TPS54560B-Q1的完整型号有：TPS54560BQDDAQ1、TPS54560BQDDARQ1，以下是这些产品的关键参数及官网采购报价：

TPS54560BQDDAQ1，工作温度：-40 to 125，封装：SO PowerPAD (DDA)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS54560BQDDAQ1的批量USD价格：2.806（1000+）

TPS54560BQDDARQ1，工作温度：-40 to 125，封装：SO PowerPAD (DDA)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAUAG，TI官网TPS54560BQDDARQ1的批量USD价格：2.399（1000+）

TPS54560EVM-515 — TPS54560 降压 DC-DC 转换器评估模块

The Texas Instruments TPS54560EVM-515 evaluation module (EVM) is a fully assembled and tested circuit for evaluating the TPS54560 Step-Down DC/DC Converter. The EVM operates from a 7V to 60V input (12V nominal) and provides a 5.0V output at 5A.

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
