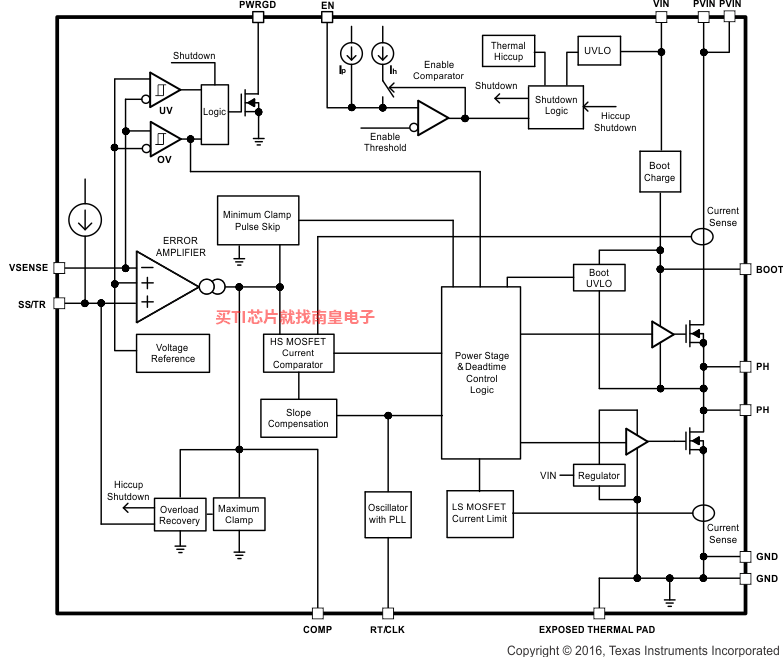

TPS54623 采用热增强型 VQFN 封装，是一款功能齐全的 17V 6A 同步降压转换器；该器件具有高效率且集成了高侧和低侧 MOSFET的特点，针对小型设计进行了优化。通过电流模式控制减少组件数量，并通过选择高开关频率缩小电感器尺寸来进一步节省空间。

输出电压启动斜坡由 SS/TR 引脚控制，该引脚既支持独立电源运行，又支持跟踪模式。此外，正确配置使能和开路电源正常引脚也可进行电源定序。

高侧 FET 的逐周期电流限制可在过载情况下保护器件，并通过低侧拉电流限制防止电流失控，增强限制效果。此外，还提供可关闭低侧 MOSFET 的低侧灌电流限制，防止反向电流过大。在过流情况持续时间超过预设时间时，将触发断续保护功能。当裸片温度超过热关断温度时，热断续保护功能将禁用该器件，并在内置热关断断续时间后重新启用该部件。TPS54623 可在较高负载条件下始终以持续电流模式 (CCM) 运行，并且能够在跳过脉冲时提升轻载效率。

• 集成 26m? 和 19m? 金属氧化物半导体场效应晶体管 (MOSFET)
• 分离电源轨：1.6V 至 17V (PVIN)
• 开关频率：200kHz 至 1.6MHz
• 跳脉冲模式提高轻载效率
• 与外部时钟同步
• 0.6V ±1% 电压基准过热保护
• 关断时的静态电流低至 2μA
• 单启动至预偏置输出
• -40°C 至 150°C 工作结温范围
• 可调慢启动和电源排序
• 针对欠压及过压提供电源良好输出监控器
• 可调节输入欠压锁定
• 使用 TPS54623 并借助 WEBENCH? 电源设计器创建定制设计方案

• Vin (Min) (V)
• 4.5
• Vin (Max) (V)
• 17
• Vout (Min) (V)
• 0.6
• Vout (Max) (V)
• 15
• Iout (Max) (A)
• 6
• Iq (Typ) (uA)
• 250
• Switching frequency (Min) (kHz)
• 200
• Switching frequency (Max) (kHz)
• 1600
• Features
• Enable, Frequency Synchronization, Light Load Efficiency, Power Good, Pre-Bias Start-Up, Synchronous Rectification, Tracking, Soft Start Adjustable
• Rating
• Catalog
• Regulated outputs (#)
• 1
• Control mode
• Current Mode
• Duty cycle (Max) (%)
• 98

TPS54623的完整型号有：TPS54623RHLR、TPS54623RHLT，以下是这些产品的关键参数及官网采购报价：

TPS54623RHLR，工作温度：-40 to 150，封装：VQFN (RHL)-14，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS54623RHLR的批量USD价格：1.309（1000+）

TPS54623RHLT，工作温度：-40 to 150，封装：VQFN (RHL)-14，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS54623RHLT的批量USD价格：1.571（1000+）

TPS54623EVM-012 — Evaluation Module for TPS54623 Synchronous Step-Down SWIFT Converter

The TPS54623EVM-012 Evaluation Module is a fully assembled and tested circuit for evaluating the TPS54623 Synchronous Step-Down SWIFT Converter with hiccup overcurrent protection and high light-load efficiency. The TPS54623EVM-012 operates from a 8V to 17V input and provides a 3.3V output at 6A.

TPS54623 Unencrypted PSpice Transient Model Package (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

PMP10774 — 参考设计 - TPS54623 同步降压转换器（Vin = 4.5V-17V，Vout = 3.3V，Iout = 5A）

此同步降压转换器设计使用 TPS54623 从 4.5V-17Vdc 电源在 5A 电源轨上生成 3.3V 电压。该器件的电流模式控制和高开关频率可最大限度降低组件数量和尺寸，实现简单的设计。此电源的峰值效率为 96%。
