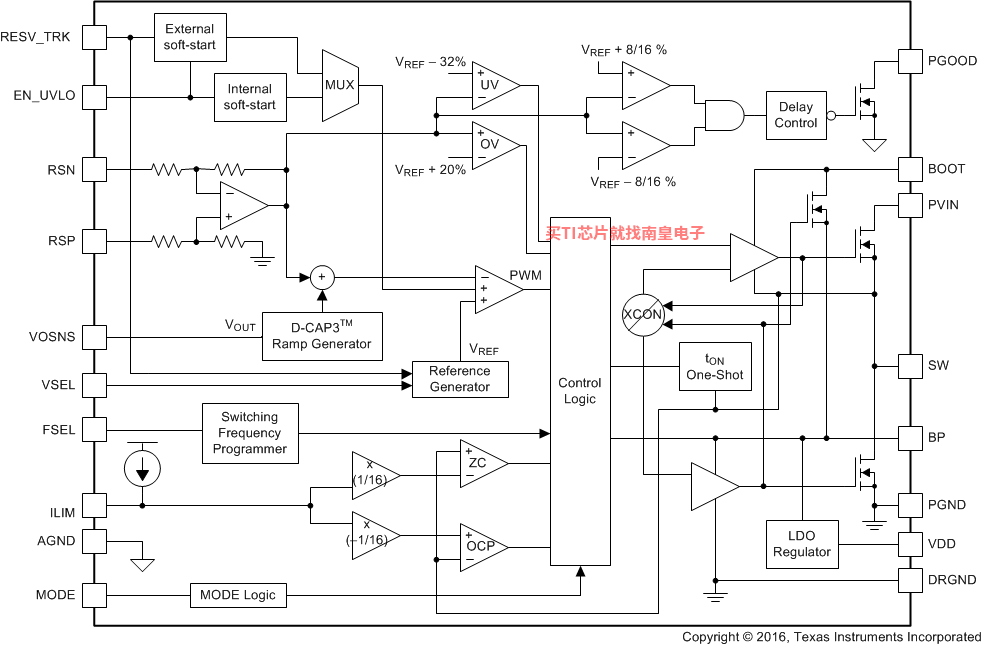

TPS548D22 器件是一款紧凑型单通道降压转换器，具有自适应导通时间 D-CAP3 模式控制。该器件专为高精度、高效率、快速瞬态响应、易于使用、外部组件较少且空间受限的电源系统而设计。

该器件 采用 全差分感应和 TI 集成 FET，高侧导通电阻为 2.9mΩ，低侧导通电阻为 1.2mΩ。此外，该器件还 具有 0.5% 的精度和 0.9V 基准电压，环境温度范围介于 –40°C 和 +125°C 之间。具有竞争力的 特性 包括：极少的外部组件数、精确的负载调节和线路调节、自动跳跃或 FCCM 工作模式以及内部软启动控制。

TPS548D22 器件采用 7mm × 5mm、40 引脚、LQFN-CLIP (RVF) 封装（RoHs 豁免）。

• 转换输入电压范围 (PVIN)：1.5V 至 16V
• 输入偏置电压 (VDD) 范围：4.5V 至 22V
• 输出电压范围：0.6V 至 5.5V
• 集成式 2.9mΩ 和 1.2mΩ 功率 MOSFET，持续输出电流为 40A
• 电压基准 0.6V 至 1.2V（阶跃为 50mV），采用 VSEL 引脚
• ±0.5%，0.9VREF 公差范围：–40°C 至 +125°C 结温
• 真正的差分遥感放大器
• D-CAP3?控制环路，可在不使用外部补偿的情况下支持大容量电容器和/或小型 MLCC
• 自适应导通时间控制，具有 4 种频率设置可供选择：425kHz、650kHz、875kHz 和 1.05MHz
• 温度补偿和可编程电流限值，具有 RILIM 和 OC 钳位
• 可选断续或闭锁 OVP 或 UVP
• 通过精确的 EN 迟滞实现的 VDD UVLO 外部调整
• 预偏置启动支持
• Eco-mode?和 FCCM 可供选择
• 全套故障保护和 PGOOD
• 7mm × 5mm × 1.5mm、40 引脚、堆叠削波式 LQFN-CLIP 封装

• Vin (Min) (V)
• 1.5
• Vin (Max) (V)
• 16
• Vout (Min) (V)
• 0.6
• Vout (Max) (V)
• 5.5
• Iout (Max) (A)
• 40
• Iq (Typ) (uA)
• 2000
• Switching frequency (Min) (kHz)
• 425
• Switching frequency (Max) (kHz)
• 1050
• Features
• Adjustable Current Limit, Enable, Light Load Efficiency, Power Good, Pre-Bias Start-Up, Synchronous Rectification, UVLO Adjustable, Differential Remote Sense, Forced PWM, Over Current Protection, Soft Start Adjustable
• Rating
• Catalog
• Regulated outputs (#)
• 1
• Control mode
• D-CAP3
• Duty cycle (Max) (%)
• 80

TPS548D22的完整型号有：TPS548D22RVFR、TPS548D22RVFT，以下是这些产品的关键参数及官网采购报价：

TPS548D22RVFR，工作温度：-40 to 125，封装：LQFN-CLIP (RVF)-40，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPS548D22RVFR的批量USD价格：3.96（1000+）

TPS548D22RVFT，工作温度：-40 to 125，封装：LQFN-CLIP (RVF)-40，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPS548D22RVFT的批量USD价格：4.752（1000+）

TPS548D22EVM-784 — TPS548D22 DCAP3 高性能、40A 单路同步降压转换器评估模块

TPS548D22EVM-784 评估模块可通过标称 12V 输入总线，在高达 40A 的电流下提供 1.0V 输出。该设计可实现 89% 的峰值效率。

TPS548D22 PSpice Transient Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

PMP11399 — 面向企业级以太网交换机的 PMBus 电源系统参考设计

PMP11399 是完整的 PMBus 电力系统，可以为 3 个 ASIC/FPGA 内核、DDR3 内核内存、VTT 终端供电，并为高性能以太网交换机提供辅助电压。硬件附带有 GUI，便于用户对电源执行实时配置和监控。
