- 制造厂商：TI
- 产品类别：电源管理
- 技术类目：直流/直流开关稳压器 - 升压稳压器
- 功能描述：具有直通模式的 2.3MHz、3A 同步升压转换器
- 点击这里打开及下载TPS61281D的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
TPS6128xD 器件可以为由锂离子、富镍、硅阳极或磷酸铁锂电池供电的产品提供电源解决方案。电压范围针对诸如智能手机或平板电脑内的单节电池便携式 应用 进行了优化。
TPS6128xD 可用作高功率预稳压器，延长电池运行时间并克服受电系统的输入电流和电压限制。
在关断情况下，TPS6128xD 运行在真正的直通模式下，静态耗电仅为 3µA，从而可充分延长电池寿命。
运行期间，当电池处于良好的充电状态中时，一个低欧姆、高效集成直通路径将电池连接至受电系统。
如果电池进入较低的充电状态，并且其电压变为低于所需的最小系统电压时，此器件无缝转换至升压模式以利用整个电池容量。
TPS6128xD 器件支持超过 4A 的脉冲负载电流，即使是深度放电的电池亦可。在这种运行模式下，TPS6128xD 可充分使用全部电池容量：克服了高最小输入电压的受电组件的电池切断电压过高的问题；新的电池化学物质可完全放电；该器件可对强制系统关断的高电流脉冲进行缓冲，从而实现在升压和绕过模式之间的无缝相互转换。
这会对电池导通时间产生很大影响，从而在相同的电池容量前提下提供更长的使用时间和更佳的用户体验，或者在相同的使用时间前提下降低电池成本。

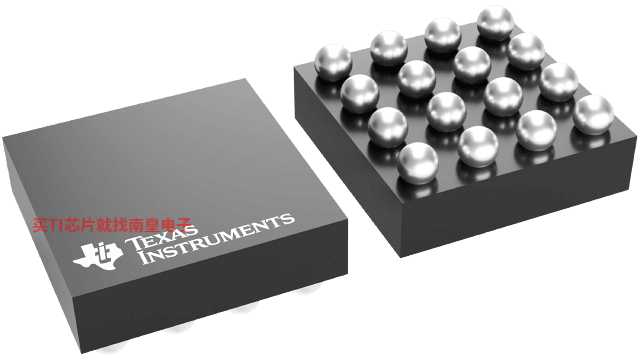

TPS6128xD 采用 16 引脚芯片级封装 (CSP)，最大限度地减少了外部组件的数量，因此拥有非常小巧的解决方案尺寸 (< 20mm2)，支持使用小型电感器和输入电容器。
TPS6128xD 在 2.3MHz 的同步升压模式下运行，在轻负载电流情况下会进入省电模式运行 (PFM)，以便在整个负载电流范围内保持高效率。
- 频率为 2.3MHz 时，工作效率达 95%
- 低 IQ 直通模式下具有 3μA 静态电流
- 2.3V 至 4.8V 的宽 VIN 范围
- VOUT = 3.35V、VIN ≥ 2.65V 时，IOUT ≥ 4A（峰值）
- 集成直通模式 (35mΩ)
- 可编程谷值电感器电流限值和输出电压
- 关断期间真正的直通模式
- 同类产品中最佳的 线路和负载瞬态
- 低纹波轻负载脉冲频率调制 (PFM) 模式
- 具有片上 E2PROM（写保护）的原样定制
- 两个接口选项：
- 与 I2C 兼容的 I/F：最高 3.4 Mbps (TPS61280D)
- 简单 I/O 逻辑控制接口
- 热关断和过载保护
- 总体解决方案尺寸 < 20mm2，高度低于 1mm
- Vin (Min) (V)
- 2.3
- Vin (Max) (V)
- 4.85
- Vout (Min) (V)
- 3.15
- Vout (Max) (V)
- 4.4
- Switch current limit (Typ) (A)
- 3
- Regulated outputs (#)
- 1
- Switching frequency (Min) (kHz)
- 2300
- Switching frequency (Max) (kHz)
- 2300
- Iq (Typ) (mA)
- 0.015
- Features
- Bypass Mode Pass-through Mode
- Duty cycle (Max) (%)
- 90
- Rating
- Catalog
TPS61281D的完整型号有：TPS61281DYFFR、TPS61281DYFFT，以下是这些产品的关键参数及官网采购报价：
TPS61281DYFFR，工作温度：-40 to 85，封装：DSBGA (YFF)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TPS61281DYFFR的批量USD价格：.462（1000+）
TPS61281DYFFT，工作温度：-40 to 85，封装：DSBGA (YFF)-16，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TPS61281DYFFT的批量USD价格：.554（1000+）

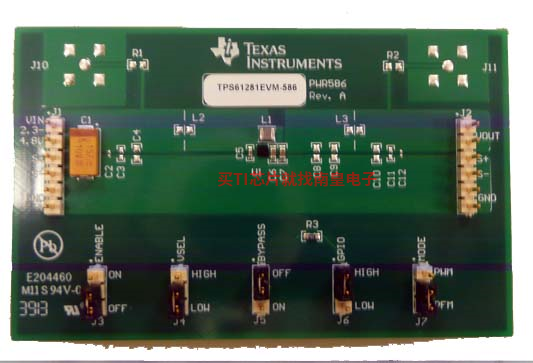

TPS61281EVM-586 — TPS61281EVM-586 - 具有直通模式评估模块的升压转换器
TPS61281EVM-586 可用于测试和评估德州仪器 (TI) 的 TPS61281 器件（一种带集成直通模式的 2.3MHz 升压直流/直流转换器）。TPS61281 器件可以为由锂、镍、硅阳极、锂或磷酸铁锂电池供电的产品提供电源解决方案。宽输入电压范围非常适合为智能手机或平板电脑等采用单节电池的便携式应用供电。TPS61281 能够处理范围介于 2.3V 到 4.8V 之间的输入电压。集成直通模式让用户能够以非常高的效率保证最低的输出电压。PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice
PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。
在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
