TPS62090Q 器件系列是一种高频同步降压转换器，经优化具有小解决方案尺寸和高效率，适用于电池供电型应用。为了更大限度地提高效率，该系列转换器以 2.8MHz 至 1.4MHz 的标称开关频率在脉宽调制 (PWM) 模式下工作，并且会在轻负载电流条件下自动进入节能工作模式。当用于分布式电源和负载点调节时，这些器件允许对其他电压轨的电压进行跟踪，并且允许采用介于 10µF 至 150µF 范围内甚至更高的输出电容。通过使用 DCS-Control™ 拓扑，这些器件可实现出色的负载瞬态性能和精确的输出稳压。

输出电压启动斜坡由 SS 引脚控制，从而支持作为独立电源运行或采用跟踪配置。通过配置使能和电源正常引脚也有可能实现电源时序。在节能模式下，这些器件静态工作电流的典型值为 20µA。自动进入省电模式，并且在整个负载电流范围内以无缝方式保持高效率。

• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
  • 器件温度等级 1：–40°C 至 125°C 工作结温范围
  • 器件 HBM ESD 分类等级 H2
  • 器件 CDM ESD 分类等级 C6
• 2.5V 至 6V 输入电压范围
• DCS-Control?
• 转换器效率 95%
• 省电模式
• 20μA 工作静态电流
• 可实现最低压降的 100% 占空比
• 2.8MHz 和 1.4MHz 典型开关频率
• 可调输出电压：0.8V 至 VIN
• 输出放电功能
• 可调软启动
• 断续短路保护
• 输出电压跟踪
• 宽输出电容值选择

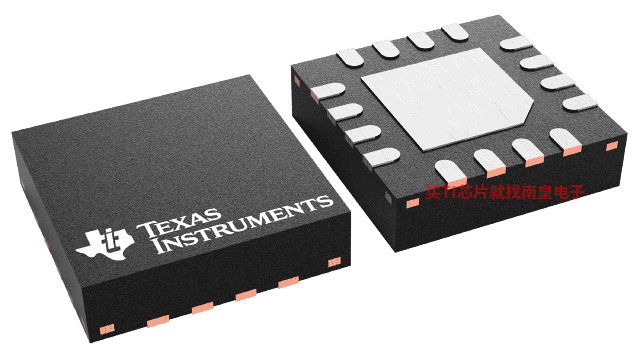

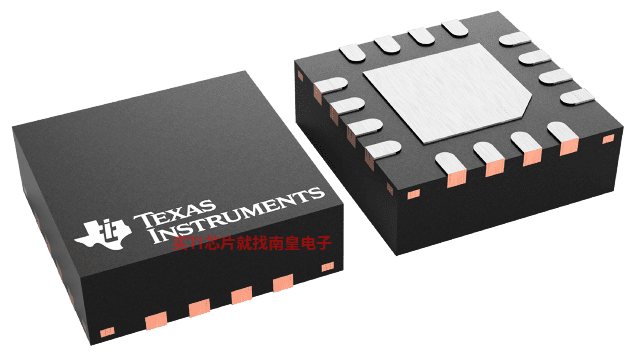

• 采用 3mm × 3mm 16 引脚 QFN 封装
• 推出的新产品：TPS62813-Q1 采用具有可湿性侧面的 2mm × 3mm QFN 封装的 6V 降压转换器

• Vin (Min) (V)
• 2.5
• Vin (Max) (V)
• 6
• Vout (Min) (V)
• 0.8
• Vout (Max) (V)
• 6
• Iout (Max) (A)
• 3
• Iq (Typ) (uA)
• 20
• Switching frequency (Min) (kHz)
• 1400
• Switching frequency (Max) (kHz)
• 2800
• Features
• Enable, Light Load Efficiency, Output Discharge, Power Good, Synchronous Rectification, Tracking
• Rating
• Automotive
• Regulated outputs (#)
• 1
• Control mode
• Constant on-time (COT), DCS-Control
• Duty cycle (Max) (%)
• 100

TPS62090-Q1的完整型号有：TPS62090QRGTRQ1，以下是这些产品的关键参数及官网采购报价：

TPS62090QRGTRQ1，工作温度：-40 to 125，封装：VQFN (RGT)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPS62090QRGTRQ1的批量USD价格：.925（1000+）

TPS62090 PSpice Unencrypted Transient Model (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

Design Tool for Output Voltage Adjustment Using a DAC

该参考设计聚焦于用于汽车信息娱乐显示单元的电源树，其中涵盖了各种电源轨，包括两个提供 5.0V 和 3.3V 电压的电池供电转换器以及 1.8V 和 1.1V 的中间系统电源轨。测试结果表明，该参考设计具有高效率、低热耗散并符合 CISPR 25 5 类传导排放标准。

TIDA-00675 — 通过动态切换降低功耗的参考设计

TIDA-00675 可使用负载开关动态开启/关闭负载，从而降低功耗。设计指南说明了开关频率、占空比和放电电阻的使用如何影响功耗。
