- 制造厂商:TI
- 产品类别:电源管理
- 技术类目:直流/直流开关稳压器 - 降压稳压器
- 功能描述:具有贪睡模式的 28V、0.5A 降压转换器
- 点击这里打开及下载TPS62175的技术文档资料
- TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
TPS62175/7 是一款高效同步降压 DC-DC 转换器,此转换器基于分布式控制系统 (DCS) - 控制的降压转换器 拓扑技术。
借助于 4.75V 至 28V 的宽工作输入电压,此器件非常适合于由多节锂离子电池以及 12V 和更高阻抗电源轨供电的系统,从而提供高达 500mA 的输出电流。
TPS62175/7 在轻负载时自动进入节能模式,以在整个负载范围内保持高效率。 此外,它特有一个为具有高级节能模式的应用(像超低功耗微控制器)供电的睡眠模式。 电源正常输出可被用于电源排序和/或者加电复位。
此器件在正常模式特有一个典型值为 22uA 的静态电流,在睡眠模式中此电流值为 4.8uA。 In Sleep Mode, the efficiency at very low load currents can be increased by as much as 20%. 在关断模式中,关断电流少于 2uA 并且输出被有源放电。

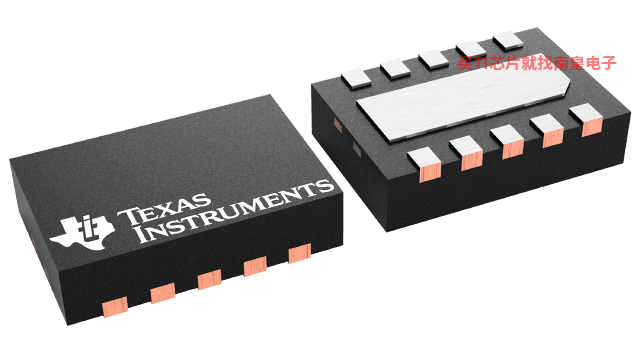

提供可调和固定输出电压版本的 TPS62175/7 采用一个小型 2mm x 3mm 10 引脚 WSON 封装。
- 分布式控制系统 (DCS) - 控制的降压转换器 拓扑技术
- 输入电压范围 4.75V 至 28V
- 静态电流典型值4.8μA(睡眠模式)
- 100% 占空比模式
- 有源输出放电
- 电源正常输出
- 500mA 输出电流
- 输出电压范围为 1V 至 6V
- 典型值为 1MHz 的开关频率
- 无缝省电模式转换
- 欠压闭锁
- 短路保护
- 过热保护
- 采用 2mm x 3mm 10 引脚晶圆级小外形尺寸无引线 (WSON) 封装
- Vin (Min) (V)
- 4.7
- Vin (Max) (V)
- 28
- Vout (Min) (V)
- 1
- Vout (Max) (V)
- 6
- Iout (Max) (A)
- 0.5
- Iq (Typ) (uA)
- 4.8
- Switching frequency (Min) (kHz)
- 1000
- Switching frequency (Max) (kHz)
- 1000
- Features
- Enable, Light Load Efficiency, Output Discharge, Power Good, Synchronous Rectification
- Rating
- Catalog
- Regulated outputs (#)
- 1
- Control mode
- Constant on-time (COT), DCS-Control
- Duty cycle (Max) (%)
- 100
TPS62175的完整型号有:TPS62175DQCR、TPS62175DQCT,以下是这些产品的关键参数及官网采购报价:
TPS62175DQCR,工作温度:-40 to 85,封装:WSON (DQC)-10,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TPS62175DQCR的批量USD价格:.528(1000+)
TPS62175DQCT,工作温度:-40 to 85,封装:WSON (DQC)-10,包装数量MPQ:250个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TPS62175DQCT的批量USD价格:.634(1000+)
