TPS62293的基本参数
  • 制造厂商:TI
  • 产品类别:电源管理
  • 技术类目:直流/直流开关稳压器 - 降压稳压器
  • 功能描述:采用 2x2mm SON 封装的 2.25MHz 1A 降压转换器
  • 点击这里打开及下载TPS62293的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
TPS62293的产品详情:

TPS6229x 器件是高效的同步降压直流/直流转换器,经优化可适用于电池供电的便携式 应用。这些器件采用单块锂离子电池提供高达 1000mA 的输出电流。

凭借 2.3V 至 6.0V 的输入电压范围,这些器件支持具有扩展电压范围的电池,非常适合为便携式 应用 (如手机和其他便携式设备)供电。

TPS6229x 器件在 2.25MHz 的固定开关频率下运行,在轻载电流情况下会进入省电模式,以便在整个负载电流范围内保持高效率。

省电模式经过优化,具有低输出电压纹波。对于低噪声 应用,可通过将 MODE 引脚的电平拉高来强制这些器件进入固定频率脉宽调制 (PWM) 模式。在关断模式下,流耗减少至 1µA 以下。TPS6229x 器件允许使用小型电感器和电容器,可实现较小的解决方案尺寸。

TPS6229x 器件在自然通风环境下的额定工作温度范围为 –40°C 至 85°C。这些器件采用 2mm × 2mm 6 引脚 WSON 封装 (DRV)。

TPS62293的优势和特性:
  • 高效率 - 高达 96%
  • 高达 1000mA 的输出电流
  • VIN 范围为 2.3V 至 6.0V,支持具有扩展电压范围的锂离子电池
  • 2.25MHz 固定频率运行
  • 轻载电流下的省电模式
  • PWM 模式下的输出电压精度为 ±1.5%
  • 固定输出电压选项
  • 静态电流典型值为 15μA
  • 可实现最低压降的 100% 占空比
  • 轻载时的电压定位

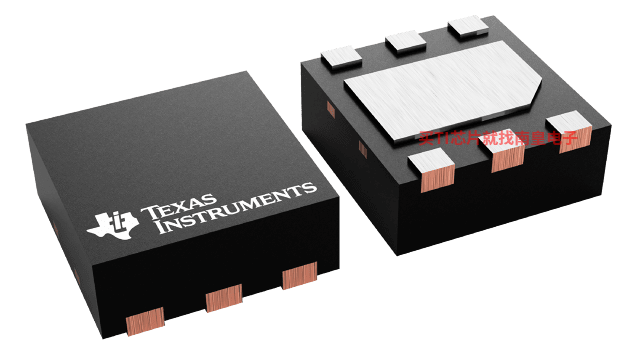

  • 采用 2mm × 2mm × 0.8mm WSON (6) 封装 (DRV)
TPS62293的参数(英文):
  • Vin (Min) (V)
  • 2.3
  • Vin (Max) (V)
  • 6
  • Vout (Min) (V)
  • 1.8
  • Vout (Max) (V)
  • 1.8
  • Iout (Max) (A)
  • 1
  • Iq (Typ) (uA)
  • 15
  • Switching frequency (Min) (kHz)
  • 2000
  • Switching frequency (Max) (kHz)
  • 2500
  • Features
  • Enable, Forced PWM, Light Load Efficiency, Synchronous Rectification
  • Rating
  • Catalog
  • Regulated outputs (#)
  • 1
  • Control mode
  • Voltage Mode
  • Duty cycle (Max) (%)
  • 100
TPS62293具体的完整产品型号参数及价格(美元):

TPS62293的完整型号有:TPS62293DRVR、TPS62293DRVT,以下是这些产品的关键参数及官网采购报价:

TPS62293DRVR,工作温度:-40 to 85,封装:WSON (DRV)-6,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS62293DRVR的批量USD价格:.601(1000+)

TPS62293DRVT,工作温度:-40 to 85,封装:WSON (DRV)-6,包装数量MPQ:250个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TPS62293DRVT的批量USD价格:.721(1000+)

轻松满足您的TI芯片采购需求
TPS62293的评估套件:

TPS62293 Unencrypted PSpice Transient Model Package (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)
