TPS6236x 是一系列针对用于小型解决方案尺寸的电池供电的便携式应用进行了优化的高频同步降压 DC/DC 转换器。 具有 2.5V 至 5.5V 的输入电压范围，支持通用电池技术。 此器件提供 3A 峰值负载电流、运行在 2.5MHz 典型开关频率上。

此器件转换到 0.77V 至 1.4V (TPS62360/62) 和 0.5V 至 1.77V (TPS62361B/63) 的输出电压范围，此范围可通过 I²C 接口以 10mV 步长进行编程。 专用输入可实现快速电压转换来寻址处理器性能运行点。

TPS6236x 支持低压 DSP 和智能手机以及包括最新亚微米工艺的手持计算机中的处理器内核。 专用硬件输入引脚允许到性能运行点和处理器保持模式的简单转换。

此器件专注于高输出电压精度。 此差分感测和 DCS-Control 架构可实现精准静态和动态、瞬态输出电压调节。

TPS6236x 器件提供高效降压转换。 最高效的领域被扩展至低输出电流以使处理器运行在保持模式的同时增加效率，此领域也被扩展至最高输出电路来延长电池接通时间。

稳健的架构和多重安全特性可实现理想的系统集成。

所采用的 2mm x 2mm 封装和少量外部组件量实现了小于 25mm²的极小型解决方案尺寸。

• 3A 峰值输出电流
• 最高效率：
  • 低 RDS，接通开关和有源整流器
  • 用于轻负载的省电模式
• I2C 高速兼容接口
• 用于数字电压调节的可编程输出电压
  • TPS62360/62：0.77V 至 1.4V，以步长 10mV 递增
  • TPS62361B/63：0.5V 至 1.77V，以步长 10mV 递增
• 出色的 DC/AC 输出电压调节
  • 差分负载感测
  • 精准的 DC 输出电压精度
  • DCS-Control 用于快速和精确瞬态调节的架构
• 多重稳健的操作/保护功能：
  • 软启动
  • 电压转换时的可编程转换率
  • 过温保护
  • 输入电压检测和闭锁
• 采用 16 凸块，2mm x 2mm NanoFree 封装
• 低外部器件数量 < 25mm2解决方案尺寸

• Vin (Min) (V)
• 2.5
• Vin (Max) (V)
• 5.5
• Vout (Min) (V)
• 0.5
• Vout (Max) (V)
• 1.77
• Iout (Max) (A)
• 3
• Iq (Typ) (uA)
• 56
• Switching frequency (Min) (kHz)
• 2500
• Switching frequency (Max) (kHz)
• 2500
• Features
• Enable, Light Load Efficiency, Output Discharge, Synchronous Rectification, Adaptive/Dynamic Voltage Scaling
• Rating
• Catalog
• Regulated outputs (#)
• 1
• Control mode
• Constant on-time (COT), DCS-Control
• Duty cycle (Max) (%)
• 90

TPS62363的完整型号有：TPS62363YZHR、TPS62363YZHT，以下是这些产品的关键参数及官网采购报价：

TPS62363YZHR，工作温度：-40 to 85，封装：DSBGA (YZH)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TPS62363YZHR的批量USD价格：0.706（1000+）

TPS62363YZHT，工作温度：-40 to 85，封装：DSBGA (YZH)-16，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TPS62363YZHT的批量USD价格：0.847（1000+）

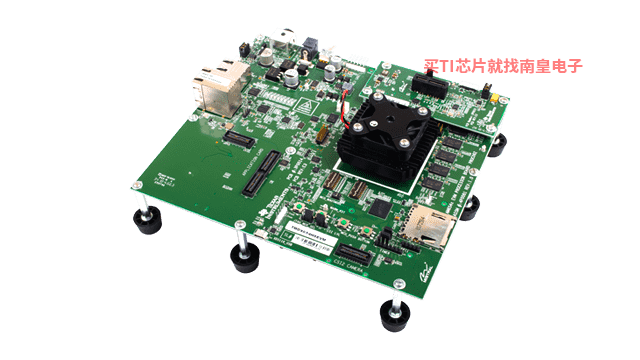

TMDX654GPEVM — AM65x 评估模块 (EVM)

The AM65x Evaluation Module provides a platform to quickly start evaluation of Sitara™ Arm® Cortex®-A53 AM65x Processors (AM6548,AM6546,AM6528,AM6527,AM6526) and accelerate development for HMI, networking, patient monitoring, and other industrial applications. It is a development platform based (...)

TMDX654HSEVM — AM65x 高安全性 (HS) 评估模块 (EVM)

AM65x 高安全性 (HS) 评估模块提供了平台，用于评估 Sitara™ Arm® Cortex®-A53 AM65x 处理器（AM6548、AM6546、AM6528、AM6527、AM6526）的安全引导和其他安全特性。它是基于四核 Cortex-A53、双 Cortex-R5F 处理器的开发平台，集成有 PCIe、USB 3.0/2.0、千兆以太网等各种连接选项。

TMDX654IDKEVM — AM65x 工业开发套件 (IDK)

AM65x 工业开发套件 (IDK) 是用于评估 Sitara™ AM65x 处理器工业通信和控制功能的开发平台，适用于工厂自动化、驱动器、机器人、电网基础设施等领域的应用。AM65x 处理器包含三个 PRU-ICSS（适用于工业通信的可编程实时单元）子系统，该子系统可用于 Profinet、EtherCAT、以太网/IP 等千兆工业以太网协议。

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
