TPS6280x 器件系列是一款降压转换器，具有 2.3µA 的典型静态电流以及出色的效率和超小的解决方案尺寸。该器件利用 TI 的 DCS-Control™ 拓扑，能够与微型电感器和电容器配合使用，并且具有高达 4MHz 的开关频率。在轻负载条件下，该器件会无缝进入节能模式，从而减少开关周期数并保持高效率。

将 VSEL/MODE 引脚连接到 GND 可以选择固定输出电压。只需将一个外部电阻器连接到 VSEL/MODE 引脚，就可以选择 16 种内部设置的输出电压。使用集成 R2D（电阻器到数字）转换器，可读取外部电阻器并设置输出电压。仅需通过更换单个电阻，相同的器件型号即可用于不同的应用和电压轨。此外，与传统的外部电阻分压器网络相比，内部设置的输出电压可提供更高的精度。该器件启动之后，直流/直流转换器将进入强制 PWM 模式（通过在 VSEL/MODE 引脚上施加高电平）。在该工作模式下，此器件通常以 4MHz 或 1.5MHz 的开关频率运行，从而能够实现最低的输出电压纹波和最高的效率。TPS6280x 器件系列采用具有 0.35mm 间距的微型 6 引脚 WCSP 封装。

• 1.75V 至 5.5V 输入电压范围
• 2.3μA 工作静态电流
• 开关频率高达 4MHz
• 0.6A 或 1A 输出电流
• 1% 的输出电压精度
• 可选择省电和强制 PWM 模式
• R2D 转换器，可实现灵活的输出电压测试
• 16 种可选输出电压和 1 种固定输出电压
  • TPS62800 (4MHz)：0.4V 至 0.775V
  • TPS62801 (4MHz)：0.8V 至 1.55V
  • TPS62802 (4MHz)：1.8V 至 3.3V
  • TPS62806 (1.5MHz)：0.4V 至 0.775V
  • TPS62807 (1.5MHz)：0.8V 至 1.55V
  • TPS62808 (1.5MHz)：1.8V 至 3.3V
• 智能使能引脚
• 经过优化的引脚排列，可支持 0201 元件
• DCS-Control 拓扑
• 输出放电
• 以 100% 的占空比运行
• 微型 6 引脚 0.35mm 间距 WCSP 封装
• 支持小于 0.6mm 的解决方案高度
• 支持小于 5mm2 的解决方案尺寸
• 借助以下工具创建定制设计方案：
  • TPS62800 WEBENCH Power Designer
  • TPS62801 WEBENCH Power Designer
  • TPS62802 WEBENCH Power Designer
  • TPS62806 WEBENCH Power Designer
  • TPS62807 WEBENCH Power Designer
  • TPS62808 WEBENCH Power Designer

• Vin (Min) (V)
• 1.8
• Vin (Max) (V)
• 5.5
• Vout (Min) (V)
• 1.8
• Vout (Max) (V)
• 3.3
• Iout (Max) (A)
• 1
• Iq (Typ) (uA)
• 2.3
• Switching frequency (Min) (kHz)
• 4000
• Switching frequency (Max) (kHz)
• 4000
• Features
• Enable, Forced PWM, Light Load Efficiency, Load Disconnect, Output Discharge, Over Current Protection, Synchronous Rectification, UVLO Fixed
• Rating
• Catalog
• Regulated outputs (#)
• 1
• Control mode
• DCS-Control
• Duty cycle (Max) (%)
• 100

TPS62802的完整型号有：TPS62802YKAR、TPS62802YKAT，以下是这些产品的关键参数及官网采购报价：

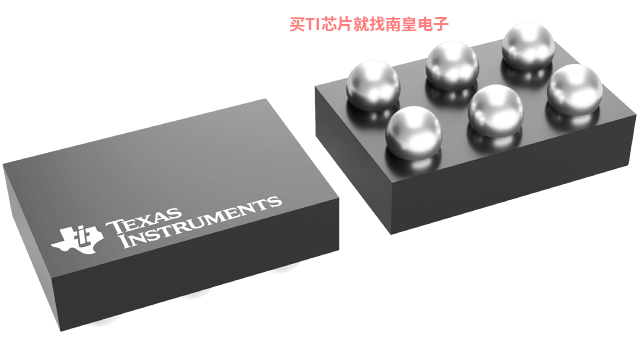

TPS62802YKAR，工作温度：-40 to 125，封装：DSBGA (YKA)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TPS62802YKAR的批量USD价格：.494（1000+）

TPS62802YKAT，工作温度：-40 to 125，封装：DSBGA (YKA)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网TPS62802YKAT的批量USD价格：.593（1000+）

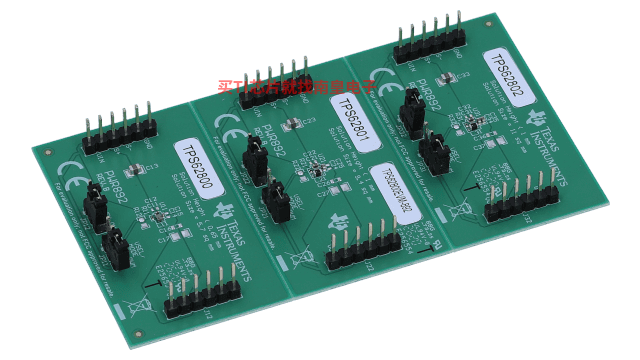

TPS62800EVM-892 — 微型、0.35mm 间距、2.3uA Iq、1A 降压转换器评估模块（3 个电路）

TPS62800EVM-892 评估模块 (EVM) 便于评估 TPS62800-1-2 系列 1A 降压转换器，后者具有 2.3µA IQ，采用具有 0.35mm 间距的微型 1.05mm x 0.7mm WCSP 封装。此 EVM 包含 3 个独立电路，可在 1.8V 至 5.5V 的输入电压下产生 0.4V 至 3.3V 的输出电压。最小的电路仅占 5.7mm²，且高度最大为 0.65mm。TPS62800-1-2 是用于负载点 (POL) 转换器的高效微型解决方案，面向空间受限的应用（如可穿戴设备和智能手机）。

TPS62802 PSpice Unencrypted Transient Model (Rev. B)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

PWR892 Gerber

以太网供电 (PoE) 提供了简单、可靠的解决方案，可通过单根线缆实现高数据速率、长距离的电力和数据传输。这种同时传输数据和供电的功能使 PoE 适用于机器视觉摄像机和视觉传感器等小型器件。此参考设计使用完整的 PoE 供电设备 (PD)，包括 1Gb/s 物理层和外形尺寸极小的 27 x 27mm 高效隔离式电源解决方案。

PMP21884 — 适用于可穿戴设备且具有电池充电功能的微型、超低 IQ 直流/直流电源

这是一款高度集成的超小型 (48sqmm) 电源参考设计，适用于智能手表和健身追踪器，可实现超低 IQ。电源包括七个电源轨，其中包括电池充电器、LDO、直流/直流降压转换器和用于心率监测的集成升压转换器、AFE LED 驱动电源或 PMOLED 偏置。

TIDA-01566 — 适用于可穿戴设备和物联网的轻负载效率、低噪声电源参考设计

This reference design demonstrates an ultra-small power supply solution (8.5 mm2 total) for an efficient and low-noise rail in portable personal electronic devices, such as wearables, smart watches, smartphones, headsets, headphones, earbuds, and camera modules. A low dropout (LDO) linear (...)
