TPS62868的基本参数
  • 制造厂商:TI
  • 产品类别:电源管理
  • 技术类目:直流/直流开关稳压器 - 降压稳压器
  • 功能描述:采用 1.5mm x 2.5mm QFN 封装且具有 I2C 接口的 5.5V、4A 同步降压转换器
  • 点击这里打开及下载TPS62868的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
TPS62868的产品详情:

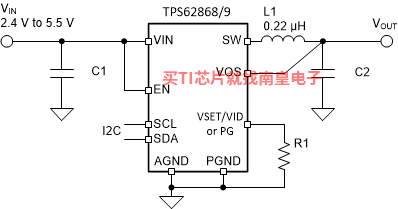

TPS62868 和 TPS62869 器件是采用 I2C 接口的高频同步降压转换器,可提供高效、自适应和高功率密度解决方案。该转换器在中高负载条件下以 PWM 模式运行,并在轻负载时自动进入省电模式运行,从而在整个负载电流范围内保持高效率。该器件还可强制进入 PWM 模式运行,以实现最小的输出电压纹波。凭借其 DCS-Control 架构,这些器件可实现出色的负载瞬态性能并符合严格的输出电压精度要求。通过 I2C 接口和专用 VID 引脚,可快速调整输出电压,使负载的功耗适应相关应用不断变化的性能需求。

TPS62868的优势和特性:
  • 11mΩ 和 10.5mΩ 内部功率 MOSFET
  • > 90% 效率(0.9V 输出)
  • 可实现快速瞬态响应的 DCS-Control 拓扑
  • 可通过 I2C 提供用于动态电压调节 (DVS) 的输出电压范围
    • 输出电压范围为 0.2V 至 0.8375V,步长为 2.5mV
    • 输出电压范围为 0.4V 至 1.675V,步长为 5mV
    • 输出电压范围为 0.8V 至 3.35V,步长为 10mV
  • 1% 的输出电压精度
  • 2.4MHz 开关频率
  • 通过外部电阻器进行选择
    • 启动输出电压
    • I2C 目标地址
  • I2C 接口选择
    • 节电模式或强制 PWM 模式
    • 输出放电
    • 断续或锁存短路保护
    • 输出电压斜坡速度
  • 热预警和热关断
  • 具有窗口比较器的电源正常指示器引脚选项
  • 兼容 I2C 的接口速率高达 3.4Mbps
  • 采用 1.5mm x 2.5mm x 1.0mm 9 引脚 QFN 封装,间距为 0.5mm
  • 也可采用 WCSP 封装:TPS62866,采用 1.05mm x 1.78mm WCSP 封装且具有 I2C 接口的 6A 同步降压转换器
  • 使用 TPS62868/9 并借助 WEBENCH Power Designer 创建定制设计方案
TPS62868的参数(英文):
  • Vin (Min) (V)
  • 2.4
  • Vin (Max) (V)
  • 5.5
  • Vout (Min) (V)
  • 0.2
  • Vout (Max) (V)
  • 3.35
  • Iout (Max) (A)
  • 4
  • Iq (Typ) (uA)
  • 4
  • Switching frequency (Min) (kHz)
  • 2400
  • Switching frequency (Max) (kHz)
  • 2400
  • Features
  • Adaptive/Dynamic Voltage Scaling, Enable, Forced PWM, I2C/PMBus, Light Load Efficiency, Output Discharge, Over Current Protection, Power Good, Soft Start Fixed, Synchronous Rectification, UVLO Fixed, VID Interface
  • Rating
  • Catalog
  • Regulated outputs (#)
  • 1
  • Control mode
  • DCS-Control
  • Duty cycle (Max) (%)
  • 100
TPS62868具体的完整产品型号参数及价格(美元):

TPS62868的完整型号有:TPS6286800CRQYR、TPS628680ARQYR、TPS6286810CRQYR、TPS628681ARQYR、TPS6286820CRQYR、TPS628682ARQYR,以下是这些产品的关键参数及官网采购报价:

TPS6286800CRQYR,工作温度:-40 to 125,封装:VQFN-HR (RQY)-9,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TPS6286800CRQYR的批量USD价格:.7(1000+)

TPS628680ARQYR,工作温度:-40 to 125,封装:VQFN-HR (RQY)-9,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TPS628680ARQYR的批量USD价格:.7(1000+)

TPS6286810CRQYR,工作温度:-40 to 125,封装:VQFN-HR (RQY)-9,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TPS6286810CRQYR的批量USD价格:.7(1000+)

TPS628681ARQYR,工作温度:-40 to 125,封装:VQFN-HR (RQY)-9,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TPS628681ARQYR的批量USD价格:.7(1000+)

TPS6286820CRQYR,工作温度:-40 to 125,封装:VQFN-HR (RQY)-9,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TPS6286820CRQYR的批量USD价格:.7(1000+)

TPS628682ARQYR,工作温度:-40 to 125,封装:VQFN-HR (RQY)-9,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TPS628682ARQYR的批量USD价格:.7(1000+)

轻松满足您的TI芯片采购需求
TPS62868的评估套件:

TPS62869EVM-118 — High power density 6-A step-down converter evaluation module with I2C interface

TPS62869EVM-x (BSR118) 评估模块 (EVM) 有助于评估具有 DCS-Control、采用小型 1.5mm x 2.5mm QFN 封装的 TPS62869 系列 6A 降压转换器。此 EVM 提供 0.4V 至 1.675V 的输出电压,输出电压精度为 1%,输入电压较高,为 2.4V 至 5.5V。默认情况下,两种电路都采用 0.9V 输出电压设置。TPS62869 系列是用于负载点 (POL) 转换器的高效微型解决方案,面向空间受限的应用(如人工智能芯片、摄像头模块、固态硬盘 (SSD) 和光学模块)。

TPS628682A PSpice Unencrypted Transient Model Package

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)
