TPS629206-Q1_TI 采用 SOT-583 封装的汽车类 3V 至 17V、0.6A、低 IQ 同步降压转换器

TPS629206-Q1的基本参数

制造厂商：TI
产品类别：电源管理
技术类目：直流/直流开关稳压器 - 降压稳压器
功能描述：采用 SOT-583 封装的汽车类 3V 至 17V、0.6A、低 IQ 同步降压转换器
点击这里打开及下载TPS629206-Q1的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

TPS629206-Q1的产品详情：

TPS629206-Q1 电源管理直流/直流开关稳压器 - 降压稳压器采用 SOT-583 封装的汽车类 3V 至 17V、0.6A、低 IQ 同步降压转换器

TPS629206-Q1的优势和特性：

TPS629206-Q1的参数（英文）：

Vin (Min) (V)
3
Vin (Max) (V)
17
Vout (Min) (V)
0.4
Vout (Max) (V)
5.5
Iout (Max) (A)
0.6
Iq (Typ) (uA)
4
Switching frequency (Min) (kHz)
1000
Switching frequency (Max) (kHz)
2500
Features
Enable, Forced PWM, Light Load Efficiency, Output Discharge, Over Current Protection, Power Good, Soft Start Fixed, Synchronous Rectification, Tracking, UVLO Adjustable
Rating
Automotive
Regulated outputs (#)
1
Control mode
DCS-Control
Duty cycle (Max) (%)
100

TPS629206-Q1具体的完整产品型号参数及价格（美元）：

TPS629206-Q1的完整型号有：TPS629206QDRLRQ1，以下是这些产品的关键参数及官网采购报价：

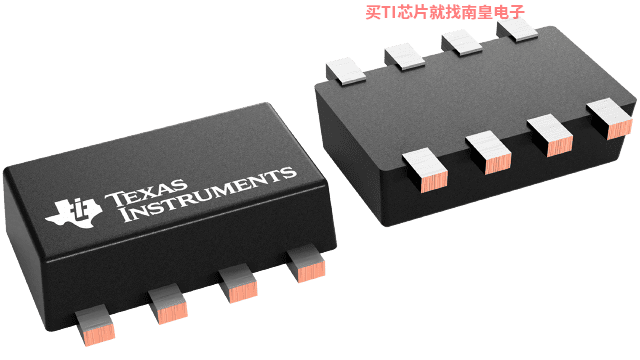

TPS629206QDRLRQ1，工作温度：-40 to 150，封装：SOT-5X3 (DRL)-8，包装数量MPQ：4000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TPS629206QDRLRQ1的批量USD价格：.49（1000+）

TPS629206-Q1的评估套件：

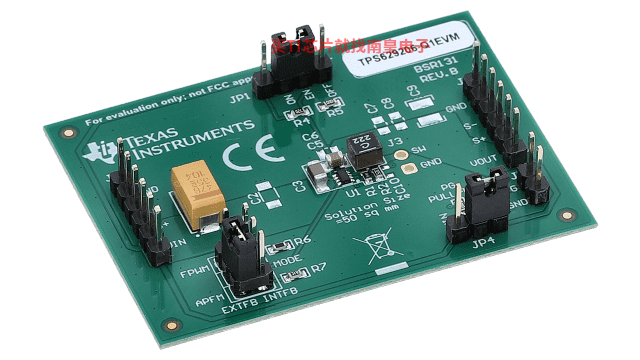

TPS629206-Q1EVM — TPS629206-Q1 evaluation module 3-V to 17-V input, 600-mA, low-IQ, SOT-583 synchronous buck converter

The TPS629206-Q1EVM evaluation module (EVM) facilicates the evaluation of the TPS629206-Q1 600-mA buck converter in a small SOT-583 package. The EVM outputs a 3.3-V output voltage from input voltage between 3 V and 17 V. The TPS629206-Q1 is a high-efficiency, low-IQ buck converter for use in a (...)

TPS629206-Q1 PSpice Transient Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
