TPS63020-Q1 器件是一款电源解决方案，广泛应用于由 2-3 节碱性电池、镍镉 (NiCd) 电池、镍氢 (NiMH) 电池以及单节锂离子电池或锂聚合物电池供电的产品。 当使用单节锂离子电池或锂聚合物电池供电时，该器件提供高达 3A 的输出电流并可对电池进行放电，使其电压降至 2.5V 或更低水平。 此升压/降压转换器基于一个频率固定的脉宽调制 (PWM) 控制器。该控制器可通过同步整流实现效率最大化。 在负载电流较低的情况下，该转换器会进入节能模式，以在宽负载电流范围内保持高效率。 禁用省电模式则会强制转换器以固定开关频率运行。 开关的最大平均电流为 4A（典型值）。输出电压可通过外部电阻分频器进行编程。 转换器可被禁用以最大限度地减少电池消耗。 在关机期间，负载从电池上断开。 该器件采用 3mm × 4mm 14 引脚 VSON PowerPAD 封装 (DSJ)。

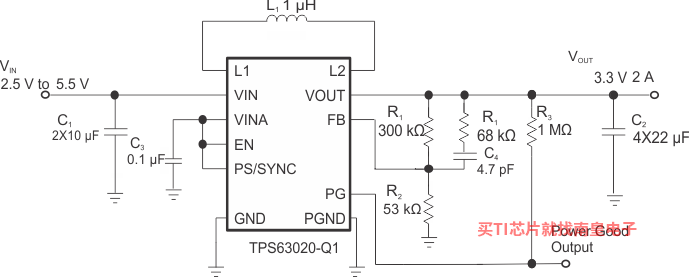

• 符合汽车应用要求
• 具有符合 AEC-Q100 的下列结果：
  • 器件温度等级：运行结温范围为 -40°C 至 125°C
  • 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 H1B
  • 器件充电器件模型 (CDM) ESD 分类等级 C4B
• 输入电压范围：1.8V 至 5.5V
• 效率高达 96%
• 3.3V 降压模式下的输出电流为 3A (VIN > 3.6V)
• 3.3V 升压模式下的输出电流高于 2A (VIN > 2.5V)
• 在降压和升压模式之间实现自动转换
• 动态输入电流限制
• 器件的静态电流小于 50μA
• 可调节输出电压范围：1.2V 至 5.5V
• 用于改进低输出功率效率的节能模式
• 2.4MHz 强制固定运行频率并可实现同步
• 智能电源正常状态输出
• 关机期间负载断开
• 过温保护
• 过压保护
• 采用 3mm × 4mm 超薄小外形尺寸无引线 (VSON)-14 封装

应用范围

• 信息娱乐
• 远程信息处理/紧急呼叫 (eCall)

All trademarks are the property of their respective owners.

• Topology
• Buck-Boost
• Vin (Min) (V)
• 1.8
• Vin (Max) (V)
• 5.5
• Vout (Max) (V)
• 5.5
• Vout (Min) (V)
• 1.2
• Duty cycle (Max) (%)
• 100
• Features
• Enable, Frequency Synchronization, Light Load Efficiency, Load Disconnect, Power Good, Synchronous Rectification, UVLO Fixed
• Switch current limit (Typ) (A)
• 4
• Switching frequency (Min) (kHz)
• 2200
• Switching frequency (Max) (kHz)
• 2600
• Iq (Typ) (mA)
• 0.025
• Iout (Max) (A)
• 2
• Rating
• Automotive

TPS63020-Q1的完整型号有：TPS63020QDSJRQ1、TPS63020QDSJTQ1，以下是这些产品的关键参数及官网采购报价：

TPS63020QDSJRQ1，工作温度：-40 to 125，封装：VSON (DSJ)-14，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPS63020QDSJRQ1的批量USD价格：1.385（1000+）

TPS63020QDSJTQ1，工作温度：-40 to 125，封装：VSON (DSJ)-14，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPS63020QDSJTQ1的批量USD价格：1.607（1000+）

TPS63020EVM-487 — 用于具有 4A 开关的 TPS63020 降压-升压转换器的评估模块板

具有 4A 开关电流的升压转换器评估模块板TPS63020EVM-487 评估模块是一块完全组装且经过测试的电路板，用于评估具有 4A 开关电流的 TPS63020 升压转换器。TPS63020EVM-487 由 1.8V 至 5.5V 电源供电，可提供 3.3V 输出。

TPS63020 TINA-TI Transient Reference Design

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

Battery Lifetime Estimator (Rev. A)

此参考设计包括用于汽车环境中的独立紧急呼叫 (eCall) 系统的完整电源管理解决方案。该电路直接由汽车蓄电池轨供电。它还管理一个备用电池以便在汽车蓄电池轨不可用时为 eCall 系统供电。它提供电源路径管理，通过此管理功能直接将可用电源轨分配至四个直流/直流转换器，而这些转换器为所需的 eCall 系统功能块供电。该解决方案经过优化，能够在由备用电池供电时以最大效率运行。
