TPS630252的基本参数
  • 制造厂商:TI
  • 产品类别:电源管理
  • 技术类目:直流/直流开关稳压器 - 降压/升压和反相稳压器
  • 功能描述:采用 WCSP 封装的 4A 开关单电感降压/升压转换器
  • 点击这里打开及下载TPS630252的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
TPS630252的产品详情:

TPS63025 是一款高效、低静态电流降压-升压转换器,此转换器适用于输入电压会高于或低于输出的应用。 输出电流在升压模式中会高达 2A,而在降压模式中会高达 4A。 开关内的最大平均电流被限制在 4A(典型值)。 TPS63025 根据输入电压在降压或升压模式之间自动切换,以便在整个输入电压范围内调节输出电压,从而确保两个模式间的无缝转换。 此降压-升压转换器基于一个使用同步整流的固定频率、脉宽调制 (PWM) 控制器以获得最高效率。 在低负载电流情况下,此转换器进入省电模式,以便在整个负载电流范围内保持高效率。 有一个使用户能够在自动 PFM/PWM 模式运行和强制 PWM 运行之间进行选择的 PFM/PWM 引脚。 在 PWM 模式期间,通常使用一个 2.5MHz 的固定频率。 使用一个外部电阻分压器可对输出电压进行编程,或者在芯片上对输出电压进行内部固定。 转换器可被禁用以最大限度地减少电池消耗。 在关断期间,负载从电池上断开。 此器件采用 20 引脚,1.766mm x 2.086 mm,WCSP 封装。

要了解所有可用封装,请见数据表末尾的可订购产品附录。

TPS630252的优势和特性:
  • 支持降压和升压运行间自动和无缝转换的实际降压或升压运行
  • 输入电压范围 2.3V 至 5.5V
  • 2A 持续输出电流:VIN ≥ 2.7V,VOUT = 3.3V
  • 可调和固定输出电压
  • 在降压或升压模式中效率高达 95%,而在 VIN = VOUT 时,效率高达 97%
  • 2.5MHz 典型开关频率
  • 运行静态电流 35μA
  • 集成软启动
  • 省电模式
  • 真正关断功能
  • 输出电容器放电功能
  • 过热保护和过流保护
  • 宽电容值选择

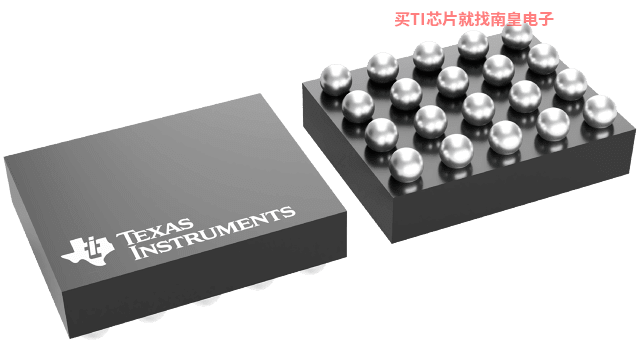

  • 小型 1.766mm x 2.086mm,20 引脚晶圆级芯片尺寸 (WCSP) 封装
应用范围
  • 手机、智能电话
  • 平板个人电脑
  • 个人电脑和智能手机配件
  • 负载点稳压
  • 电池供电类应用

All trademarks are the property of their respective owners.

TPS630252的参数(英文):
  • Topology
  • Buck-Boost
  • Vin (Min) (V)
  • 2.3
  • Vin (Max) (V)
  • 5.5
  • Vout (Max) (V)
  • 3.3
  • Vout (Min) (V)
  • 3.3
  • Duty cycle (Max) (%)
  • 100
  • Features
  • Enable, Light Load Efficiency, Load Disconnect, Output Discharge, Synchronous Rectification, UVLO Fixed
  • Switch current limit (Typ) (A)
  • 4
  • Switching frequency (Min) (kHz)
  • 2500
  • Switching frequency (Max) (kHz)
  • 2500
  • Iq (Typ) (mA)
  • 0.035
  • Iout (Max) (A)
  • 2
  • Rating
  • Catalog
TPS630252具体的完整产品型号参数及价格(美元):

TPS630252的完整型号有:TPS630252YFFR、TPS630252YFFT,以下是这些产品的关键参数及官网采购报价:

TPS630252YFFR,工作温度:-40 to 125,封装:DSBGA (YFF)-20,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:SNAGCU,TI官网TPS630252YFFR的批量USD价格:1.016(1000+)

TPS630252YFFT,工作温度:-40 to 125,封装:DSBGA (YFF)-20,包装数量MPQ:250个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:SNAGCU,TI官网TPS630252YFFT的批量USD价格:1.219(1000+)

轻松满足您的TI芯片采购需求
TPS630252的评估套件:

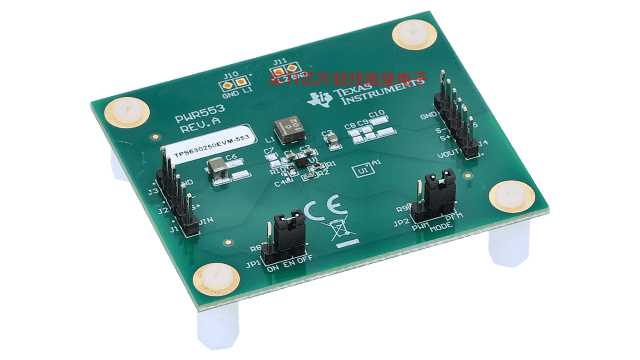

TPS630250EVM-553 — TPS630250 DSBGA 4A 开关降压/升压稳压器评估模块

TPS63025xEVM-553 可用于测试和评估德州仪器 (TI) 的 TPS63025 器件系列,即 2.5MHz(典型值)完全集成式降压/升压转换器。

TPS63025x 器件是采用降压/升压拓扑的高效率、低静态电流器件。这些器件适用于输入电压可大于或小于输出电压的应用。输出电流可分别高达 2A(升压模式)和 4A(降压模式)。

TPS630252 Unencrypted PSpice Transient Model Package (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)
