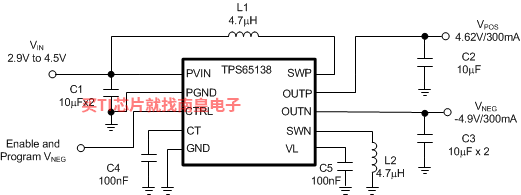

The TPS65138 is designed to drive AMOLED displays (Active Matrix Organic Light Emitting Diode) requiring positive and negative supply rails. The device integrates boost converter and inverting buck boost converter designed suitable for battery operated products. The digital control pin (CTRL) allows programming the negative output voltage in digital steps. The TPS65138 uses a novel technology enabling excellent line and load regulation. This is required to avoid disturbance of the AMOLED display by the input voltage disturbances occurring during transmit periods in mobile phones.

• 2.9V to 4.5V Input Voltage Range
• 0.8% Output Voltage Accuracy VPOS
• Excellent Line Transient Regulation
• 300mA Output Current
• Fixed 4.62V Positive OutputVoltage
• Digitally Programmable VNEG
  • TPS65138: –2.2V to –6.2V
  • TPS65138A: –2.2V to –5.2V
• -4.9V Default Value for VNEG
• Short Circuit Protection
• Thermal Hhutdown
• 3-mm × 3-mm QFN Package

• Display type
• AMOLED
• IC integration
• AMOLED bias
• Vin (Min) (V)
• 2.9
• Vin (Max) (V)
• 4.5
• Level shifter/scan driver (ch)
• 0
• V_POS (Min) (V)
• 4.62
• V_POS (Max) (V)
• 4.62
• V_NEG (Min) (V)
• -6.2
• V_NEG (Max) (V)
• -2.2
• Features
• Digital control interface
• Topology
• Boost, Inverting Buck-Boost
• Rating
• Catalog

TPS65138的完整型号有：TPS65138ADRCR、TPS65138DRCR，以下是这些产品的关键参数及官网采购报价：

TPS65138ADRCR，工作温度：-40 to 85，封装：VSON (DRC)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPS65138ADRCR的批量USD价格：.836（1000+）

TPS65138DRCR，工作温度：-40 to 85，封装：VSON (DRC)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPS65138DRCR的批量USD价格：.836（1000+）
