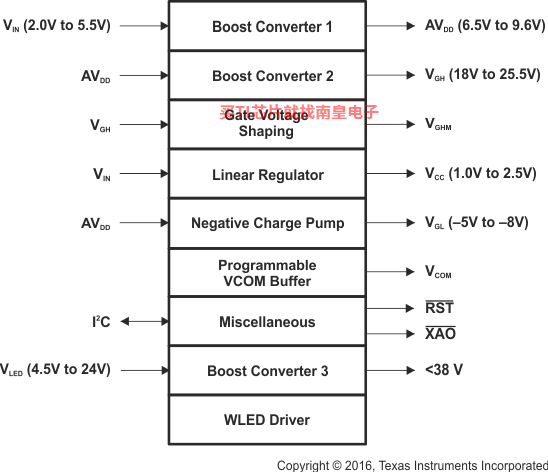

TPS65154 是一款紧凑型 LCD 偏置解决方案，此解决方案主要用于笔记本电脑和平板电脑。此器件配有两个能够为 LCD 面板的源极驱动器和栅极驱动器供电的升压转换器、一个提供系统逻辑电压的线性稳压器、一个带有高速放大器的可编程 V_COM 以及一个 6 通道 WLED 驱动器，并且具备栅极电压整形功能。

• 2.0V 至 5.5V 输入电压范围
• 同步升压转换器 (AVDD)
• 非同步升压转换器 (VGH)
• 低压降线性稳压器 (VCC)
• 集成缓冲器放大器的可编程 VCOM 校准器
• 6 通道 WLED 驱动器，支持直接调光和相移调光模式
• 栅极电压整形
• 面板复位信号 (XAO)
• T-CON 复位信号 (RST)
• 具有写保护的片上 EEPROM
• I2C 接口
• 热关断

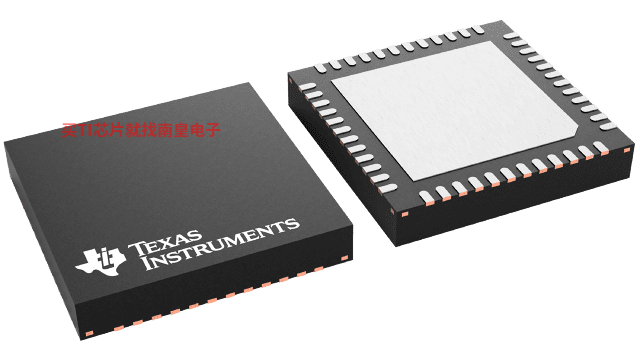

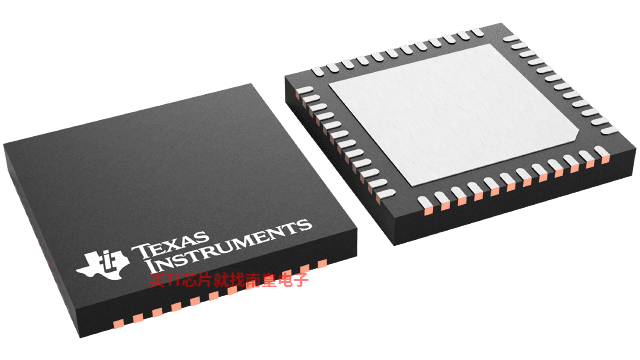

• 48 引脚、6mm × 6mm、0.4mm 间距 VQFN

应用范围

• 笔记本电脑
• 平板电脑

All trademarks are the property of their respective owners.

• Display type
• LCD unipolar
• IC integration
• LCD bias, LED backlight, VCOM
• Vin (Min) (V)
• 2
• Vin (Max) (V)
• 5.5
• Source driver voltage (Min) (V)
• 6.5
• Source driver voltage (Max) (V)
• 9.6
• Level shifter/scan driver (ch)
• 0
• V_POS (Min) (V)
• 18
• V_POS (Max) (V)
• 25.5
• V_NEG (Min) (V)
• -8
• V_NEG (Max) (V)
• -5
• Features
• Adjustable sequencing, Backlight driver, GPM or GVS, I2C interface, Output discharge, Reset generator, VCOM or op amp
• Topology
• Boost
• Rating
• Catalog

TPS65154的完整型号有：TPS65154RSLR，以下是这些产品的关键参数及官网采购报价：

TPS65154RSLR，工作温度：-40 to 85，封装：VQFN (RSL)-48，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TPS65154RSLR的批量USD价格：1.408（1000+）

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
