TPS6521815 是一款单芯片电源管理 IC (PMIC)，用户可对其进行编程，以便为各种 SoC 和 FPGA 供电。此器件的额定工作温度范围为 -40°C 至 +105°C，适用于各种工业应用。

• 具有集成开关 FET 的 3 个可调节降压转换器（DCDC1、DCDC2 和 DCDC3）：
  • 高达 1.8A 的输出电流
  • 输入电压范围：2.7V 至 5.5V
  • 可调节输出电压范围：0.85V 至 1.675V（DCDC1 和 DCDC2）
  • 可调节输出电压范围：0.9V 至 3.4V (DCDC3)
  • 轻负载电流状态下进入节能模式
  • 100% 占空比，可实现最低压降
  • 禁用时支持有源输出放电
• 具有集成开关 FET 的 1 个可调节降压/升压转换器 (DCDC4)：
  • 高达 1.6A 的输出电流
  • 输入电压范围：2.7V 至 5.5V
  • 可调节输出电压范围：1.175V 至 3.4V
  • 禁用时支持有源输出放电
• 2 个适用于备用电池域的低静态电流、高效降压转换器（DCDC5、DCDC6）
  • DCDC5：1V 输出电压
  • DCDC6：1.8V 输出电压
  • 输入电压范围：2.2V 至 5.5V
  • 由系统电源或备用纽扣电池供电
• 可调节通用 LDO (LDO1)
  • LDO1：默认电压为 1.8V，电流高达 400mA
  • 输入电压范围：1.8V 至 5.5V
  • 可调节输出电压范围：0.9V 至 3.4V
  • 禁用时支持有源输出放电
• 具有 350mA 电流限制的低电压负载开关 (LS1)
  • 输入电压范围：1.2V 至 3.6V
  • 电压为 1.35V 时，开关阻抗为 110mΩ（最大值）
• 具有 100mA 或 500mA 可选电流限制的 5V 负载开关 (LS2)
  • 输入电压范围：3V 至 5.5V
  • 电压为 5V 时，开关阻抗为 500mΩ（最大值）
• 具有 100mA 或 500mA 可选电流限制的高电压负载开关 (LS3)
  • 输入电压范围：1.8V 至 10V
  • 开关阻抗：500mΩ（最大值）
• 带有内置监控功能的监控器可用于监测：
  • DCDC1、DCDC2 ±4% 容差
  • DCDC3、DCDC4 ±5% 容差
  • LDO1 ±5% 容差
• 保护、诊断和控制：
  • 欠压锁定 (UVLO)
  • 常开按钮监视器
  • 过热警告和关断
  • 备用电源和主电源采用独立的电源正常状态输出
  • I2C 接口（地址 0x24）（请参阅 400kHz 时的 I2C 操作时序要求 ）

• Regulated outputs (#)
• 7
• Vin (Min) (V)
• 2.2
• Vin (Max) (V)
• 5.5
• Iout (Max) (A)
• 1.8
• Rating
• Catalog
• LDO
• 1
• Iq (Typ) (mA)
• 0.025
• Features
• Dynamic Voltage Scaling, Eco-mode, I2C Control, Over Current Protection, Power Good, Power Sequencing, Power Supply and System Monitoring, Thermal Shutdown, UVLO Adjustable
• Processor name
• Zynq-7000, i.MX 7D/7S, i.MX 6ULL/6UltraLite, i.MX 6Solo/6DualLite, i.MX 6SoloX/SoloLite, Max 10, Cyclone V
• Processor supplier
• Xilinx, NXP/Freescale, Intel/Altera
• Switching frequency (Typ) (kHz)
• 2400
• Configurability
• User programmable

TPS6521815的完整型号有：TPS6521815RSLR、TPS6521815RSLT，以下是这些产品的关键参数及官网采购报价：

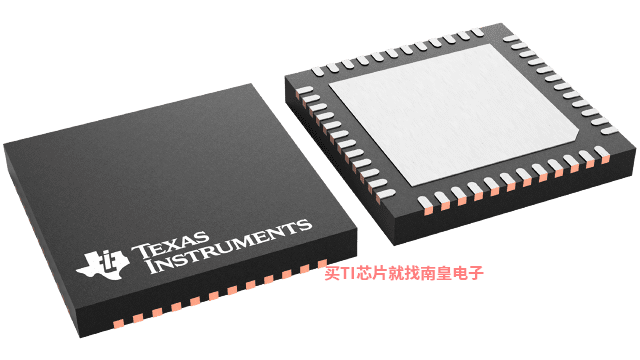

TPS6521815RSLR，工作温度：-40 to 105，封装：VQFN (RSL)-48，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TPS6521815RSLR的批量USD价格：1.533（1000+）

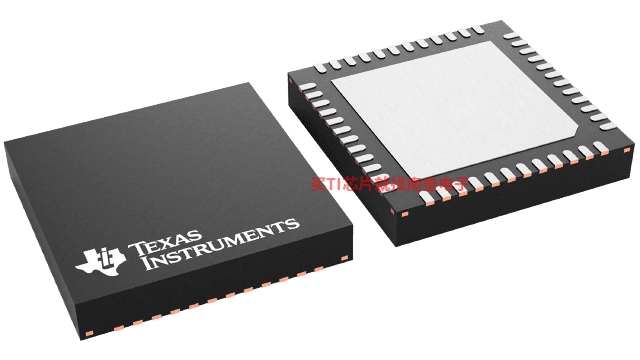

TPS6521815RSLT，工作温度：-40 to 105，封装：VQFN (RSL)-48，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TPS6521815RSLT的批量USD价格：1.84（1000+）

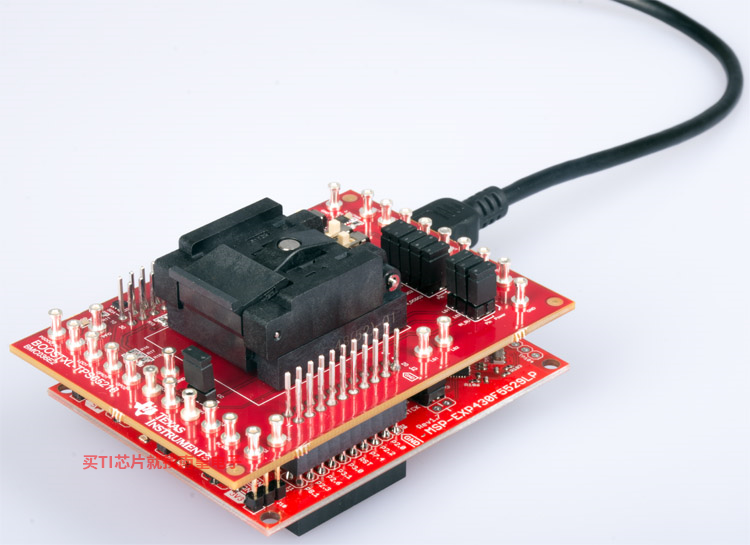

BOOSTXL-TPS65218 — TPS65218 客户编程 BoosterPack

TPS65218 客户编程 BoosterPack 使用 MSP430F5529 Launchpad 来支持客户对 TPS65218D0 电源管理 IC 的非易失性存储器进行编程。BOOSTXL-TPS65218 具有一个插座，用于在将装置焊接到 TPS65218EVM-100 或客户电路板之前对其进行编程。

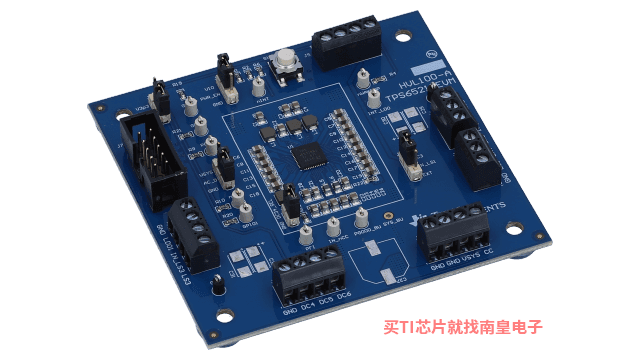

TPS65218EVM-100 — TPS65218 评估模块

TPS65218EVM 是一款用于评估 TPS65218 电源管理器件性能的完全组装平台。

VVDN-3P-SOM — 集成了 TI PMIC、NXP 应用处理器和不同接口的全功能 SOM 主板

VVDN 是第三方开发模块上系统 (SOM)，用于证明 TI PMIC 经过优化可以为 NXP 处理器供电。这些 SOM 是功能齐全的高性能、低成本电路板，具有高速音频/视频处理功能和更高的电源效率。这款功能齐全的电路板集成了 TI PMIC，拥有 NXP 应用处理器以及包含 DVS 和 DFS 的 SDK 开发包，可控制所有不同的接口。该设计包含 LPDDR4/DDR3L SDRAM、串行 NOR 闪存、eMMC 5.1 iNAND、SD 卡接口、1000Base-T 以太网和 USB2.0 Type-A 5 端口集线器。

发件人： VVDN Technologies

IPG-UI — IPG-UI EVM GUI

新品

此 IPG-UI GUI 可用于配置多个 PMIC 器件，评估这些器件的功能和性能。此 GUI 是使用基于网络的技术构建的，支持通过 USB2ANY 适配器板与 EVM 硬件互动。提供 USB2ANY 浏览器，用于将 USB2ANY 适配器板上的固件更新为要求的 2.7.0.0 版。

TPS65218xx PSpice Transient Model

TIDA-050034 is a fully functional development board combining a TI PMIC, TPS65218DO, with NXP i.MX 7Dual Application Processor.

The hardware design consists of DDR3L SDRAM (2x512MB), 64MB Serial NOR Flash, 8GB eMMC 5.0 iNAND, SD Card interface v3.0, 50 pin LCD Connector for external TFT display (...)

TIDA-050043 — Integrated power supply reference design for NXP i.MX 6ULL processor

本参考设计是一款全功能开发板，通过 TPS6521815 PMIC 为 NXP i.MX 6ULL 应用处理器供电。硬件设计包括 DDR3L SDRAM (512MB)、32MB 串行 NOR 闪存、8GB eMMC 5.0 iNAND、SD 卡接口 v3.0、双通道 100Base-T 以太网、具有 Type-A 端口的 5 通道 USB 集线器、micro-AB USB OTG、可挂载 LCD 屏幕以及用于其他输入和输出的扩展连接器。

此设计适合用作电网通信领域数据集中器项目或使用 i.MX 6ULL、i.MX 6ULZ 或 i.MX 6UltraLite (...)

TIDA-00478 — 具有单电源管理 IC 的 Powering Xilinx Zynq 7000 系列 SoC/FPGA 评估模块

这项基于 TPS65218 的参考设计是一种紧凑型集成电源解决方案，适用于 Xilinx Zynq 7010 SoC/FPGA（属于 Zynq 7000 产品系列）。此设计将 TPS65218 展示为一体式 PMIC，用于提供为 Zynq 7010 SoC/FPGA 供电所需的五个电源轨。包含无源组件的 TPS65218 向 Zynq 7010 提供五个电源轨时所需的总电路板面积仅为 1.594 in2。TPS65218 可以灵活地支持 DDR3L 或 DDR3 存储器。此电源管理 IC 可通过单个 5V 电源或单节锂离子电池供电。此设计可保证在整个工业温度范围（-40°C (...)

TIDA-00606 — 采用 TPS65218 的 Altera Cyclone V 电源参考设计

此基于 TPS65218 的参考设计是一种紧凑型集成电源解决方案，适用于 Altera Cyclone V（E、GX、GT）SoC（属于 Cyclone 产品系列）。此设计以一体式 IC 展示了 TPS65218，用于提供为 Cyclone V E、GX 和 GT SoC 供电所需的电源轨。包含无源组件的 TPS65218 向 Cyclone V 提供五个电源轨时所需的总电路板面积仅为 1.594 in2。TPS65218 可以灵活地支持 DDR3L 或 DDR3 存储器。此电源管理 IC 可通过单个 5V (...)

TIDA-00607 — 采用 TPS65218 的 Altera MAX 10 FPGA 电源参考设计

该参考设计是一款适用于 Altera MAX 10 SoC（属于 MAX 产品系列）的紧凑型集成电源设计。该设计展示了作为一体式 IC 的 TPS65218，用于提供为 MAX 10 SoC 供电所需的电源轨。Altera 为 MAX 10 提供单电源和双电源解决方案。该设计适用于 MAX 10 双电源。为 MAX 10 提供电源轨所需的总电路板面积（包括无源器件）只有 1.594in2。TPS65218 具有支持 DDR3L 或 DDR3 存储器的灵活性。它还集成了 3 个负载开关，允许系统上的外设抵消功耗。该设计可使用 5V (...)
