TPS65286 是一款功能齐全的 4.5V 至 28V  V_IN、6A 输出电流同步降压直流/直流转换器，该器件具有高效率且集成了高侧和低侧 MOSFET，针对小型设计进行了优化。此器件还组装有用于配电系统的双路 N 通道 MOSFET 功率开关。这个器件提供一个总体配电解决方案，在这个解决方案中需要精密限流和快速保护响应。

一个双路 100mΩ 独立配电开关通过使用一个外部电阻器将输出电流限制在典型值为 50mA 至 2.7A 的可编程电流限制阈值之间。在电流典型值为 1.2A 时，可实现严密程度达到 ±6% 的电流限制精度。nFAULT 输出在过流和反向电压情况下被置为低电平。

直流到直流转换器中的恒定频率峰值电流模式控制简化了补偿，并且优化了瞬态响应。逐周期过流保护和运行在断续模式下限制了 MOSFET 功率耗散。当芯片温度超过过热负载阈值时，过热保护将器件关断。

• 集成双配电开关：
  • 工作输入电压范围为 2.5V 至 6V
  • 导通电阻典型值为 100mΩ 的集成背对背功率 MOSFET
  • 可调节电流限制范围为 75mA 至 2.7A
  • 在 1.2A（典型值）时电流限制精度为 ±6%
  • 闭锁过流保护版本
  • 反向输入-输出电压保护
  • 内置软启动
• 集成降压直流/直流转换器：
  • 4.5V 至 28V 的宽输入电压范围
  • 最大持续输出负载电流为 6A
  • 反馈基准电压为 0.6V ±1%
  • 500kHz 固定开关频率
  • 内置内部软启动时间：1ms
  • 逐周期电流限制
  • 可调节电流限制阈值
  • 输出过压保护
  • 外部时钟同步
  • 过热保护

• Regulated outputs (#)
• 1
• Vin (Min) (V)
• 4.5
• Vin (Max) (V)
• 28
• Iout (Max) (A)
• 6
• Rating
• Catalog
• LDO
• 0
• Iq (Typ) (mA)
• 0.8
• Features
• Adjustable Current Limit, Enable, Frequency Synchronization, Power Good, Synchronous Rectification, UVLO Adjustable, Soft Start Adjustable
• Shutdown current (ISD) (Typ) (uA)
• 7.6
• Switching frequency (Typ) (kHz)
• 500
• Configurability
• Hardware configurable, User programmable

TPS65286的完整型号有：TPS65286RHDR、TPS65286RHDT，以下是这些产品的关键参数及官网采购报价：

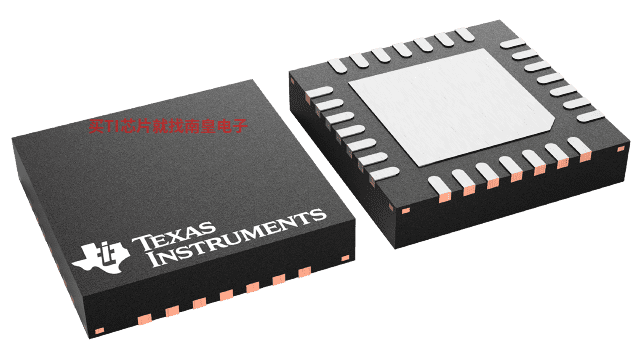

TPS65286RHDR，工作温度：-40 to 85，封装：VQFN (RHD)-28，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TPS65286RHDR的批量USD价格：2.5（1000+）

TPS65286RHDT，工作温度：-40 to 85，封装：VQFN (RHD)-28，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TPS65286RHDT的批量USD价格：3（1000+）

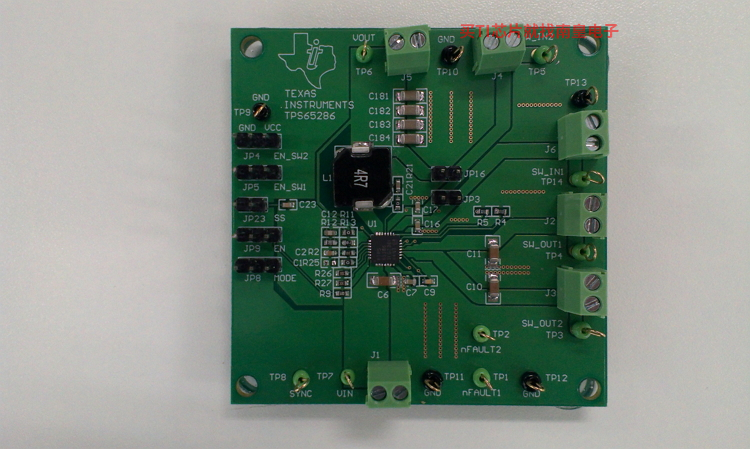

TPS65286EVM-623 — TPS65286 评估模块，双路配电开关和 28V 输入/6A 降压转换器

TPS65286EVM 评估模块 (EVM) 是一块完全组装且经过测试的电路板，用于评估 4.5V 至 18V 输入和 5V、6A 输出降压、精密可调限流配电开关。TPS65286 PMIC 中包含一个降压转换器和两个电源开关。降压转换器旨在提供最高 6A 持续电流的可调输出电压。电源开关旨在提供可通过外部电阻器进行编程的精确限流。
