The TPS763xx-Q1 family of low-dropout (LDO) voltage regulators offers the benefits of low-dropout voltage, low-power operation, and miniaturized packaging. These regulators feature low dropout voltages and quiescent currents compared to conventional LDO regulators. Offered in a 5-pin, small outline integrated-circuit SOT-23 package, the TPS763xx-Q1 series devices are ideal for cost-sensitive designs and for applications where board space is at a premium.

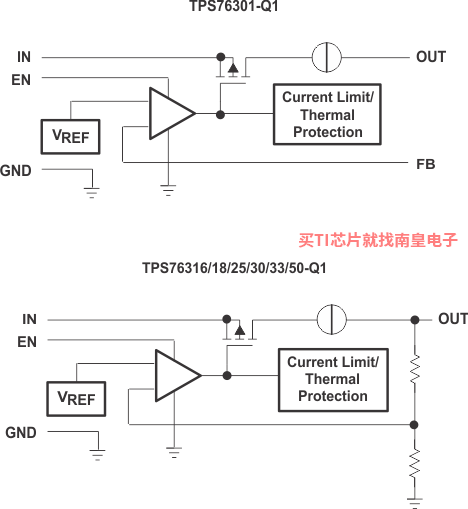

A combination of new circuit design and process innovation has enabled the usual pnp pass transistor to be replaced by a PMOS pass element. Because the PMOS pass element behaves as a low-value resistor, the dropout voltage is low—typically 300 mV at 150 mA of load current (TPS76333-Q1)—and is directly proportional to the load current. Since the PMOS pass element is a voltage-driven device, the quiescent current is low (140 µA maximum) and is stable over the entire range of output load current (0 mA to 150 mA). Intended for use in portable systems such as laptops and cellular phones, the low-dropout voltage feature and low-power operation result in a significant increase in system battery operating life.

The TPS763xx-Q1 also features a logic-enabled sleep mode to shut down the regulator, reducing quiescent current to 1 µA maximum at T_J = 25°C.The TPS763xx-Q1 is offered in 1.6-V,1.8-V, 2.5-V, 3-V, 3.3-V, and 5-V fixed-voltage versions and in a variable version (programmable over the range of 1.5 V to 6.5 V).

• Qualified for Automotive Applications
• AEC-Q100 Qualified With the Following Results:
  • Device Temperature Grade 1: –40°C to +125°C Ambient Operating Temperature
  • Device HBM ESD Classification Level 1C
  • Device CDM ESD Classification Level C3
• 150-mA Low-Dropout Regulator
• Output Voltage: 5 V,3.3 V, 3 V, 2.5 V, 1.8 V, 1.6 V, and Variable
• Dropout Voltage, Typically 300 mV at 150 mA
• Thermal Protection
• Overcurrent Limitation
• Less Than 2-μA Quiescent Current in Shutdown Mode
• –40°C to 125°C Operating Junction Temperature Range

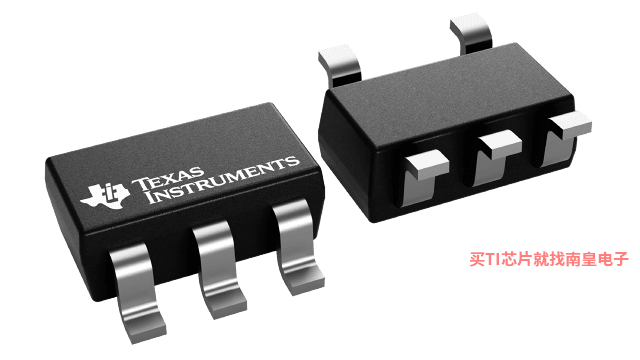

• 5-Pin SOT-23 (DBV) Package

• Output options
• Adjustable Output, Fixed Output
• Iout (Max) (A)
• 0.15
• Vin (Max) (V)
• 10
• Vin (Min) (V)
• 2.7
• Vout (Max) (V)
• 7
• Vout (Min) (V)
• 1.2
• Fixed output options (V)
• 1.6, 1.8, 2.5, 3, 3.3, 5
• Noise (uVrms)
• 140
• Iq (Typ) (mA)
• 0.085
• Thermal resistance θJA (°C/W)
• 205
• TI functional safety category
• Functional Safety-Capable
• Rating
• Automotive
• Load capacitance (Min) (μF)
• 4.7
• Regulated outputs (#)
• 1
• Features
• Enable
• Accuracy (%)
• 3
• PSRR @ 100 KHz (dB)
• 42
• Dropout voltage (Vdo) (Typ) (mV)
• 300
• Operating temperature range (C)
• -40 to 125

TPS763-Q1的完整型号有：TPS76301QDBVRG4Q1、TPS76301QDBVRQ1、TPS76316QDBVRG4Q1、TPS76318QDBVRG4Q1、TPS76318QDBVRQ1、TPS76325QDBVRG4Q1、TPS76330QDBVRG4Q1、TPS76333QDBVRG4Q1、TPS76333QDBVRQ1、TPS76350QDBVRG4Q1、TPS76350QDBVRQ1，以下是这些产品的关键参数及官网采购报价：

TPS76301QDBVRG4Q1，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS76301QDBVRG4Q1的批量USD价格：.392（1000+）

TPS76301QDBVRQ1，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS76301QDBVRQ1的批量USD价格：.349（1000+）

TPS76316QDBVRG4Q1，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS76316QDBVRG4Q1的批量USD价格：.392（1000+）

TPS76318QDBVRG4Q1，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS76318QDBVRG4Q1的批量USD价格：.392（1000+）

TPS76318QDBVRQ1，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS76318QDBVRQ1的批量USD价格：.349（1000+）

TPS76325QDBVRG4Q1，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS76325QDBVRG4Q1的批量USD价格：.392（1000+）

TPS76330QDBVRG4Q1，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS76330QDBVRG4Q1的批量USD价格：.392（1000+）

TPS76333QDBVRG4Q1，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS76333QDBVRG4Q1的批量USD价格：.392（1000+）

TPS76333QDBVRQ1，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS76333QDBVRQ1的批量USD价格：.349（1000+）

TPS76350QDBVRG4Q1，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS76350QDBVRG4Q1的批量USD价格：.392（1000+）

TPS76350QDBVRQ1，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TPS76350QDBVRQ1的批量USD价格：.349（1000+）

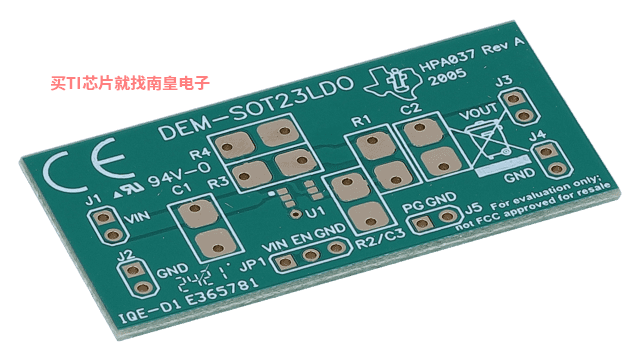

DEM-SOT23LDO — 采用 5 条或 6 条引线 SOT23 (DBV) 封装与大多数正输出 LDO 稳压器兼容的 DEM-SOT23LDO
