- 制造厂商：TI
- 产品类别：电源管理
- 技术类目：线性和低压降 (LDO) 稳压器
- 功能描述：500mA 低噪声、低 IQ、高 PSRR 低压降 (LDO) 稳压器
- 点击这里打开及下载TPS7A21的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

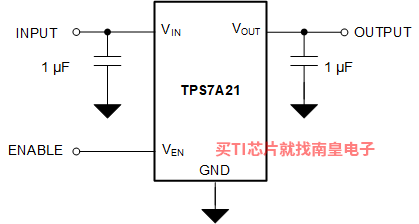

TPS7A21 是一款超小型低压降 (LDO) 线性稳压器，可提供 500mA 的输出电流。该器件可提供低噪声、高 PSRR 和出色的负载和线路瞬态性能，符合射频和其他敏感模拟电路的要求。采用创新的设计技术，无需添加外部噪声旁路电容即可提供低噪声性能。TPS7A21 器件具有低静态电流，非常适合用于电池供电系统。输入电压范围为 2.0V 至 6.0V，输出电压范围为 0.8V 至 5.5V，可满足各种系统要求。内部精密基准电路可实现出色的精度，可在负载、线路和温度范围内提供高达 1.5% 的最大输出电压容差。

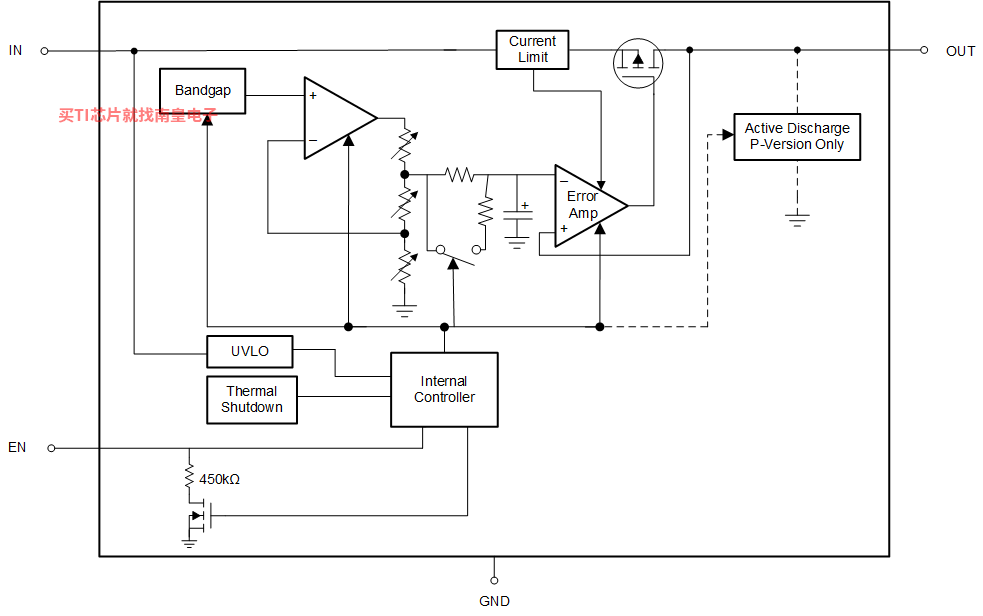

内部软启动电路可帮助控制浪涌电流，因此可在启动过程中更大程度地降低输入电压降。该 LDO 在与小型陶瓷电容器搭配使用时可保持稳定，因此可实现小尺寸的总体解决方案。
借助具有内部控制下拉电阻器的智能使能输入电路，即使在 EN 引脚未连接时也能让 LDO 保持禁用状态，有助于省去原本需要用于下拉 EN 输入的外部元件。
- 超低 IQ：6.5 μA
- 输入电压范围：2.0V 至 6.0V
- 输出电压范围：0.8V 至 5.5V（50mV 阶跃）
- 高 PSRR：1kHz 时为 91dB
- 低输出电压噪声：7.7μVRMS
- 低压降：
- 在 500mA 下为 175mV（最大值）(2.5V VOUT)
- 智能 EN 引脚下拉
- 输出电压容差：
- ±1.5%（线路、负载和温度范围）
- 支持多种陶瓷电容器：
- 1 μF 至 200 μF
- 工作结温：–40°C 至 +125°C
- 封装：
-
出色的 0.602mm × 0.602mm DSBGA 封装
-
- Output options
- Fixed Output
- Iout (Max) (A)
- 0.5
- Vin (Max) (V)
- 6
- Vin (Min) (V)
- 2
- Vout (Max) (V)
- 5.5
- Vout (Min) (V)
- 0.8
- Fixed output options (V)
- 2.8, 3.3, 3.45
- Noise (uVrms)
- 7.7
- Iq (Typ) (mA)
- 0.007
- Thermal resistance θJA (°C/W)
- 197.1
- Rating
- Catalog
- Load capacitance (Min) (μF)
- 1
- Regulated outputs (#)
- 1
- Features
- Enable, Output discharge
- Accuracy (%)
- 1.5
- PSRR @ 100 KHz (dB)
- 61
- Dropout voltage (Vdo) (Typ) (mV)
- 130
- Operating temperature range (C)
- -40 to 125
TPS7A21的完整型号有：TPS7A2128PYWDJ、TPS7A2133PYWDJ、TPS7A21345PYWDJ，以下是这些产品的关键参数及官网采购报价：
TPS7A2128PYWDJ，工作温度：-40 to 125，封装：DSBGA (YWD)-4，包装数量MPQ：12000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：Call TI，TI官网TPS7A2128PYWDJ的批量USD价格：.21（1000+）
TPS7A2133PYWDJ，工作温度：-40 to 125，封装：DSBGA (YWD)-4，包装数量MPQ：12000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：Call TI，TI官网TPS7A2133PYWDJ的批量USD价格：.21（1000+）
TPS7A21345PYWDJ，工作温度：-40 to 125，封装：DSBGA (YWD)-4，包装数量MPQ：12000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：Call TI，TI官网TPS7A21345PYWDJ的批量USD价格：.21（1000+）

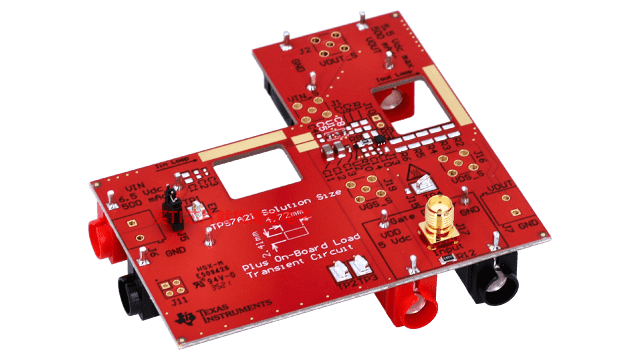

TPS7A21EVM-059 — 适用于 TPS7A21 500mA、低噪声、低 IQ、高 PSRR LDO 稳压器的评估模块
TPS7A21 评估模块 (EVM) 可帮助设计工程师评估 TPS7A21 线性稳压器用于自身电路应用时的运行情况和性能。此 EVM 配置包含一个低噪声、小尺寸、低压降 (LDO) 稳压器，适用于各种应用。
该稳压器能够以低 VIN 至 VOUT 压降电压向负载提供最大 500mA 的电流。为实现稳定性，需使用的最小降额输出电容为 400nF（或更高），最大为 200µF。
配有高性能负载瞬态电路，以提升 LDO 稳压器的测量能力。
