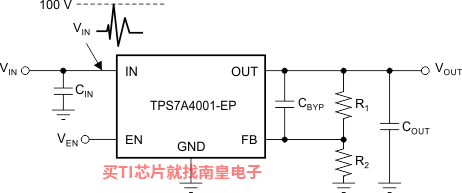

TPS7A4001-EP 器件是一款能够耐受超高电压的线性稳压器，不仅融合了耐热增强型封装 (HVSSOP) 的优势，还能够承受持续直流电压或最高达 100V 的瞬态输入电压。

TPS7A4001-EP 器件与任何高于 4.7µF 的输出电容以及高于 1µF 的输入电容搭配使用时均可保持稳定（过热和浪涌保护）。 鉴于这款器件的封装 (HVSSOP) 小巧且可能使用的输出电容也较小，因此实现起来只需占用非常小的电路板空间。 此外，TPS7A4001-EP 器件还提供了一个与标准 CMOS 逻辑兼容的使能引脚 (EN)，用以使能低电流关断模式。

TPS7A4001-EP 器件内部具有热关断和电流限制功能，可在故障情况下保护系统。 TPS7A4001-EP 器件的工作温度范围为 T_J = –55°C 至 125°C。

此外，TPS7A4001-EP 器件非常适合在电信和工业应用中利用中间电压轨生成低压电源；该器件不但能够提供一个经充分稳压的电压轨，而且能够承受超高的快速电压瞬变并在其间保持稳压状态。 这些特性相当于一套更为简单且经济高效的电气浪涌保护电路，因此被包括 PoE、偏置电源和 LED 照明在内的多类应用广泛使用。

• 超高最大输入电压：100V
• 宽输入电压范围：7V 至 100V
• 准确度：
  • 标称：1%
  • 整个线路、负载和温度范围内：2.7%
• 低静态电流：25μA
• 关断时的静态电流：4.1μA
• 最大输出电流：50mA
• CMOS 逻辑电平兼容的使能引脚
• 可调节输出电压范围约为 1.175V 至 90V
• 与陶瓷电容搭配使用时可保持稳定：
  • 输入电容：≥ 1μF
  • 输出电容：≥ 4.7μF
• 压降电压：290mV
• 内置限流和热关断保护
• 封装：高散热性能 HVSSOP 封装 PowerPAD
• 支持国防、航天和医疗应用
  • 受控基线
  • 同一组装和测试场所
  • 同一制造场所
  • 支持军用（-55°C 至 125°C）温度范围
  • 延长的产品生命周期
  • 延长的产品变更通知
  • 产品可追溯性

应用

• 由工业用总线（具有高电压瞬态）供电的微处理器、微控制器
• 工业自动化
• 电信基础设施
• 车用
• 以太网供电 (PoE)
• 发光二级管 (LED) 照明
• 偏置电源

All trademarks are the property of their respective owners.

• Output options
• Adjustable Output
• Iout (Max) (A)
• 0.05
• Vin (Max) (V)
• 100
• Vin (Min) (V)
• 7
• Vout (Max) (V)
• 90
• Vout (Min) (V)
• 1.2
• Fixed output options (V)
• 0
• Noise (uVrms)
• 58
• Iq (Typ) (mA)
• 0.02
• Thermal resistance θJA (°C/W)
• 67
• Rating
• HiRel Enhanced Product
• Load capacitance (Min) (μF)
• 4.7
• Regulated outputs (#)
• 1
• Features
• Enable
• Accuracy (%)
• 2.5
• PSRR @ 100 KHz (dB)
• 38
• Dropout voltage (Vdo) (Typ) (mV)
• 290
• Operating temperature range (C)
• -55 to 125

TPS7A4001-EP的完整型号有：TPS7A4001MDGNREP、V62/15603-01XE，以下是这些产品的关键参数及官网采购报价：

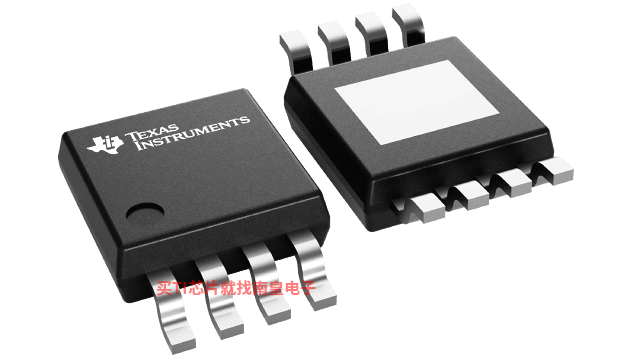

TPS7A4001MDGNREP，工作温度：-55 to 125，封装：HVSSOP (DGN)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TPS7A4001MDGNREP的批量USD价格：9.259（1000+）

V62/15603-01XE，工作温度：-55 to 125，封装：HVSSOP (DGN)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网V62/15603-01XE的批量USD价格：9.259（1000+）

TPS7A4001EVM-709 — TPS7A4001 低压降 (LDO) 线性稳压器评估模块

TPS7A4001EVM 是一块完全组装且经过测试的电路板，用于评估采用 DGN (1.0mm x 1.0mm) 封装的 TPS7A4001 50mA、100V 输入、单路输出低压降线性稳压器。TPS7A4001EVM 提供出厂设定为 3.3V 的可调节稳定输出电压。
