- 制造厂商：TI
- 产品类别：电源管理
- 技术类目：线性和低压降 (LDO) 稳压器
- 功能描述：汽车类 300mA、电池供电运行 (40V)、可调节天线低压降稳压器
- 点击这里打开及下载TPS7B7701-Q1的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
TPS7B770x-Q1 系列器件采用具有电流检测功能的单通道和双通道高电压低压差稳压器 (LDO)，适合在 4.5V 至 40V（45V 负载突降保护）的宽输入电压范围内工作。这些器件通过一条每通道电流为 300mA 的同轴电缆为有源天线的低噪声放大器供电。每条通道还可提供 1.5V 至 20V 的可调节输出电压。
这些器件通过电流检测和错误引脚提供诊断。为监视负载电流，高侧电流检测电路提供了与检测的负载电流成比例的模拟输出。电流检测功能非常精确，无需进一步校正即可检测开路、正常和短路条件。可以在通道和器件间对电流检测进行多路复用，以节省模数转换器 (ADC) 资源。每个通道还通过外部电阻实现了可调节限流功能。
集成了反极性二极管，因此无需使用外部二极管。这些器件具有标准热关断功能、输出端电池短路保护功能以及反向电流保护功能。各通道可在电感式开关断开期间为输出端提供内部电感式钳位保护。
这些器件的工作环境温度范围为 -40°C 至 +125°C。
- 符合汽车类应用的 要求
- 具有符合 AEC-Q100 标准的下列特性：
- 器件温度 1 级：–40°C 至 125°C 的环境运行温度范围
- 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
- 器件组件充电模式 (CDM) ESD 分类等级 C4B
- 具有电流检测和可调节限流功能的单通道和双通道低压降稳压器 (LDO)
- 4.5V 至 40V 宽输入电压范围，45V 负载突降保护
- FB 接至 GND 时进入电源开关模式
- 1.5V 至 20V 可调节输出电压
- 每通道输出电流高达 300mA
- 可通过外部电阻实现可调节限流功能
- 高精度电流检测功能，无需进一步校准即可在低电流下检测天线开路情况
- 高电源抑制比：100Hz 时的典型值为 73dB
- 集成反向极性保护，低至 -40V 且无需外部二极管
- 负载电流为 100mA 时，最大压降电压为 500mV
- 与 2.2μF 至 100μF（ESR 为 1mΩ 至 5Ω）范围内的输出电容器搭配使用时可保持稳定
- 集成了保护和诊断功能
- 热关断
- 欠压锁定 (UVLO)
- 短路保护
- 反向电池极性保护
- 反向电流保护
- 输出端电池短路保护
- 输出端感性负载钳位
- 多通道/器件间的电流检测功能复用
- 能够通过电流检测功能区分所有故障

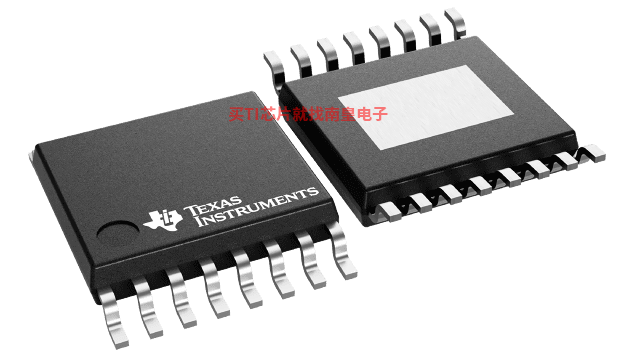

- 16 引脚 HTSSOP PowerPAD?封装
- Output options
- Adjustable Output
- Iout (Max) (A)
- 0.3
- Vin (Max) (V)
- 40
- Vin (Min) (V)
- 4
- Vout (Max) (V)
- 20
- Vout (Min) (V)
- 1.5
- Iq (Typ) (mA)
- 0.6
- Thermal resistance θJA (°C/W)
- 40
- TI functional safety category
- Functional Safety-Capable
- Rating
- Automotive
- Load capacitance (Min) (μF)
- 2.2
- Regulated outputs (#)
- 1
- Features
- Adjustable current limit, Current sense, Enable, Power good, Reverse current protection, Reverse voltage protection, Short-to-battery protection
- Accuracy (%)
- 2
- PSRR @ 100 KHz (dB)
- 60
- Dropout voltage (Vdo) (Typ) (mV)
- 350
- Operating temperature range (C)
- -40 to 125
TPS7B7701-Q1的完整型号有：TPS7B7701QPWPRQ1，以下是这些产品的关键参数及官网采购报价：
TPS7B7701QPWPRQ1，工作温度：-40 to 125，封装：HTSSOP (PWP)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TPS7B7701QPWPRQ1的批量USD价格：.969（1000+）
TPS7B7701QPWPRQ1，工作温度：-40 to 125，封装：HTSSOP (PWP)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TPS7B7701QPWPRQ1的批量USD价格：.969（1000+）
