TPSM265R1 是一款紧凑、易用的模块，其运行时具有宽输入电压范围，最大连续输入电压高达 65V。该模块完全集成了一个控制器、多个 MOSFET 和一个输出电感器。该模块设计用于在小型 PCB 封装中快速、简便地实施电源设计。此模块具有 3.3V 和 5V 两种固定输出电压选项，和一个 1.223V 至 15V 的可调节输出电压选项。每种选项的负载电流额定值均为 100mA。TPSM265R1 在脉冲频率调制 (PFM) 模式下运行，从而提高了轻载条件下的效率。其控制方案无需环路补偿，并可提供出色的线路和负载瞬态响应。

虽然 TPSM265R1 采用简易的小尺寸设计，但其可提供多种功能。精密使能端、可调 UVLO 和迟滞功能可满足特定的上电和断电要求。可选/可调的启动时序选项包括最短延迟（无软启动）、内部固定值 (900µs) 以及可使用电容器进行外部编程的软启动。可以使用开漏 PGOOD 指示器进行排序和输出电压监控。其超小型 2.8mm × 3.7mm × 1.9mm 封装非常适合空间受限型应用。

• 3V 至 65V 的宽输入电压范围
• 输出电压选项：
  • 可调节电压：1.223V 至 15V
  • 固定电压：3.3V 或 5V
• 100mA 输出电流
• 10.5μA 静态电流
• ±1% 内部电压基准
• PFM 运行模式
• –40°C 至 125°C 的环境温度范围
• 可实现低 EMI 的有效压摆率控制
• 符合 CISPR11 (EN55011) EMI 标准
• 单调启动至预偏置输出
• 电源正常状态标志
• 具有迟滞功能的精密使能和输入 UVLO
• 具有迟滞功能的热关断保护
• 2.8mm x 3.7mm x 1.9mm 封装
• 使用 WEBENCH Power Designer 并借助 TPSM265R1 创建定制稳压器设计

• Iout (Max) (A)
• 0.1
• Vin (Min) (V)
• 3
• Vin (Max) (V)
• 65
• Vout (Min) (V)
• 1.223
• Vout (Max) (V)
• 15
• Soft start
• Fixed
• Features
• EMI Tested, Enable, Light Load Efficiency, Overcurrent protection, Power Good
• Iq (Typ) (uA)
• 10.5
• Regulated outputs (#)
• 1
• Duty cycle (Max) (%)
• 100
• Topology
• Buck, Inverting Buck-Boost, Synchronous Buck

TPSM265R1的完整型号有：TPSM265R1SILR、TPSM265R1V3SILR、TPSM265R1V5SILR，以下是这些产品的关键参数及官网采购报价：

TPSM265R1SILR，工作温度：-40 to 125，封装：uSiP (SIL)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：ENEPIG，TI官网TPSM265R1SILR的批量USD价格：1.586（1000+）

TPSM265R1V3SILR，工作温度：-40 to 125，封装：uSiP (SIL)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：ENEPIG，TI官网TPSM265R1V3SILR的批量USD价格：1.586（1000+）

TPSM265R1V5SILR，工作温度：-40 to 125，封装：uSiP (SIL)-10，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：ENEPIG，TI官网TPSM265R1V5SILR的批量USD价格：1.586（1000+）

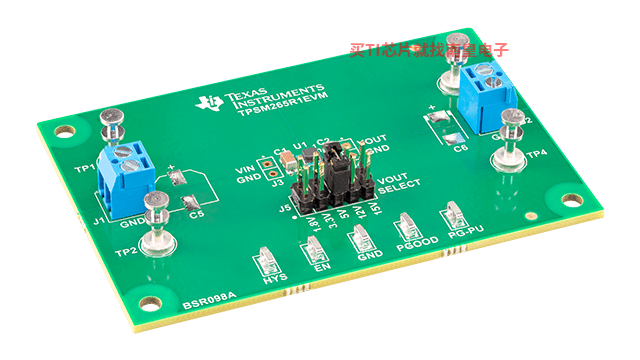

TPSM265R1EVM — 65V 100mA Step Down DC DC Power Module in ultra small package EVM

The TPSM265R1 evaluation board is configured to evaluate the operation of the TPSM265R1 power module for current up to 100 mA. The input voltage range is 3 V to 65 V. The output voltage range is 1.223 V to 15 V. The evaluation board makes it easy to evaluate the TPSM265R1 operation.

TPSM265R1 PSPICE Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
