TPSM82813_TI 采用 3mm x 4mm uSIL 封装、具有可调节频率和跟踪功能的 2.75V 至 6V、3A 降压模块

TPSM82813的基本参数

制造厂商：TI
产品类别：电源管理
技术类目：直流/直流开关稳压器 - 降压稳压器
功能描述：采用 3mm x 4mm uSIL 封装、具有可调节频率和跟踪功能的 2.75V 至 6V、3A 降压模块
点击这里打开及下载TPSM82813的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

TPSM82813的产品详情：

TPSM82813 电源管理直流/直流开关稳压器 - 降压稳压器采用 3mm x 4mm uSIL 封装、具有可调节频率和跟踪功能的 2.75V 至 6V、3A 降压模块

TPSM82813的优势和特性：

TPSM82813的参数（英文）：

Iout (Max) (A)
3
Vin (Min) (V)
2.75
Vin (Max) (V)
6
Vout (Min) (V)
0.6
Vout (Max) (V)
5.5
Soft start
Adjustable
Features
EMI Tested, Enable, Frequency Synchronization, Light Load Efficiency, Output Discharge, Power Good, Spread Spectrum, Tracking
Iq (Typ) (uA)
15
Regulated outputs (#)
1
Switching frequency (Max) (kHz)
4000
Switching frequency (Min) (kHz)
1800
Duty cycle (Max) (%)
100
Topology
Buck

TPSM82813具体的完整产品型号参数及价格（美元）：

TPSM82813的完整型号有：TPSM82813SILR、TPSM82813SSILR，以下是这些产品的关键参数及官网采购报价：

TPSM82813SILR，工作温度：-40 to 125，封装：uSiP (SIL)-14，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：ENEPIG，TI官网TPSM82813SILR的批量USD价格：1.575（1000+）

TPSM82813SSILR，工作温度：-40 to 125，封装：uSiP (SIL)-14，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：ENEPIG，TI官网TPSM82813SSILR的批量USD价格：1.575（1000+）

TPSM82813的评估套件：

TPSM82810EVM-089 — 4-A step-down converter with integrated inductor evaluation module

TPSM82810EVM-089 评估模块 (EVM) 旨在帮助用户轻松评估和测试 TPSM82810 电源模块的运行情况和功能。此 EVM 可将 2.75V 至 6V 的输入电压转换为 1.8V 的稳压输出电压，输出电流最高为 4A。TPSM82810 包含 IC 和电感器，可实现 86mm² 的总解决方案尺寸。

TPSM82813 PSpice Unencrypted Transient Model (Rev. B)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

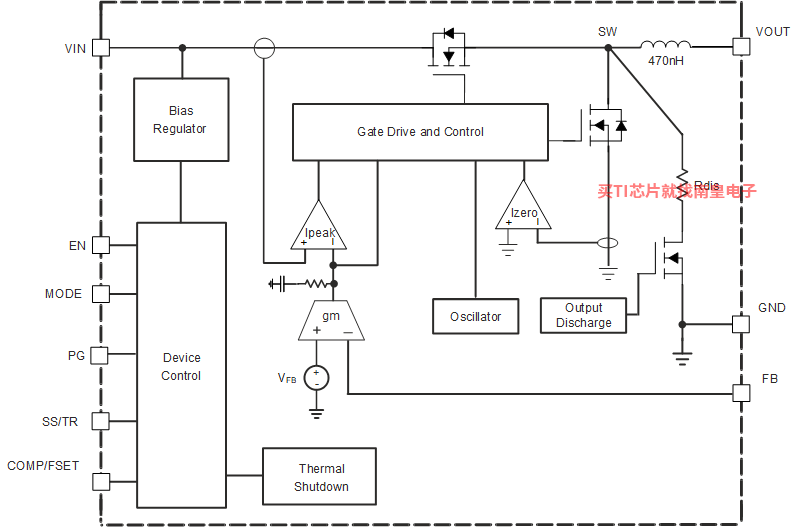

TPSM82813的电路图解：

TPSM82813的评估套件：
