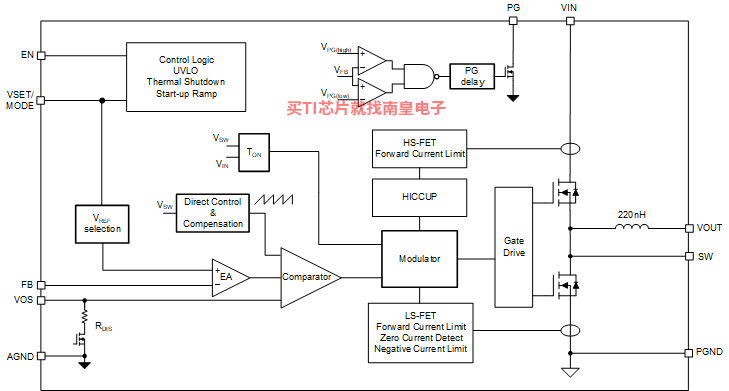

TPSM8286xA 器件系列包含 4A 和 6A 降压转换器电源模块，该电源模块经优化可实现小解决方案尺寸和高效率。该电源模块集成了同步降压转换器和电感器，可简化设计、减少外部元件并节省印刷电路板 (PCB) 面积。该器件采用紧凑的薄型封装，适用于通过标准表面贴装设备进行自动组装。

通过 DCS-Control 架构可实现严格的输出电压精度（即使与小型输出电容搭配工作时也是如此），以及出色的负载瞬态性能。该转换器在中高负载条件下以 PWM 模式运行，并在轻负载时自动进入省电模式运行，从而在整个负载电流范围内保持高效率。此类器件还可强制进入 PWM 模式运行，以实现超小的输出电压纹波。

器件的 EN 和 PG 引脚支持顺序配置，可带来灵活的系统设计。集成的软启动功能降低了输入电源需要提供的浪涌电流。过热保护和断续短路保护功能使得该解决方案稳健且可靠。

• 效率高达 96%
• 优异的热性能
• 符合 CISPR-11 B 类标准
• 1% 的输出电压精度
• 可实现快速瞬态响应的 DCS-Control 拓扑

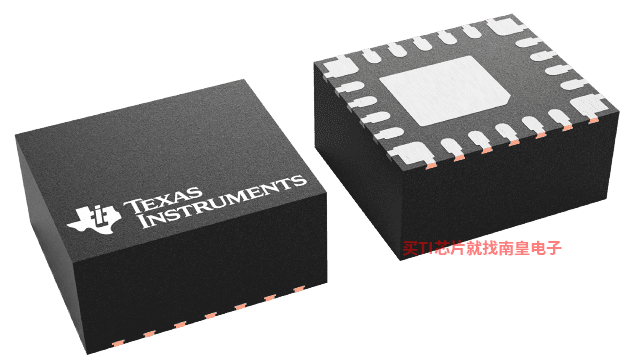

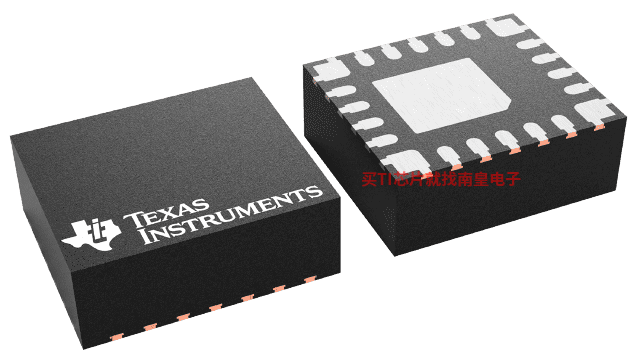

• 1.4mm 或 1.8mm 超薄型 QFN 封装
• 输入电压范围为 2.4V 至 5.5V
• 同一器件型号可提供：
  • 可调输出电压：0.6V 至 VIN
  • 13 个集成式固定输出电压选项
• 具有窗口比较器的电源正常状态指示器
• 2.4MHz 开关频率
• 强制 PWM 或省电模式
• 4μA 工作静态电流
• 输出电压放电
• 100% 占空比模式
• 断续短路保护
• 热关断
• –40°C 至 125°C 工作温度范围
• 间距为 0.5mm 的 3.5mm × 4.0mm QFN 封装
• 35mm2 解决方案尺寸

• Iout (Max) (A)
• 6
• Vin (Min) (V)
• 2.4
• Vin (Max) (V)
• 5.5
• Vout (Min) (V)
• 0.6
• Vout (Max) (V)
• 5.5
• Soft start
• Fixed
• Features
• EMI Tested, Enable, Light Load Efficiency, Output Discharge, Overcurrent protection, Power Good
• Iq (Typ) (uA)
• 4
• Regulated outputs (#)
• 1
• Switching frequency (Max) (kHz)
• 2500
• Switching frequency (Min) (kHz)
• 2200
• Duty cycle (Max) (%)
• 100
• Topology
• Buck, Synchronous Buck

TPSM82866A的完整型号有：TPSM82866AA0SRDJR，以下是这些产品的关键参数及官网采购报价：

TPSM82866AA0SRDJR，工作温度：-40 to 125，封装：B0QFN (RDJ)-23，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TPSM82866AA0SRDJR的批量USD价格：2.2（1000+）

TPSM82864AA0SEVM — 适用于 TPSM82864A 具有集成电感器的 4A、3.5mm x 4mm x 1.4mm 电源模块的评估模块

TPSM82864AA0SEVM 评估模块 (EVM) 有助于评估 TPSM82864A，TPSM82864A 是搭载 DCS-Control 技术并采用 3.5mm × 4mm x 1.4mm 超模压 QFN 封装的 4A 引脚对引脚兼容降压电源模块。EVM 可在输入电压范围为 2.4V 至 5.5V 时提供 1.2V 输出电压（精度为 1%）。TPSM82864A 是一款高效率、小尺寸、超薄型解决方案，适用于多种应用的负载点 (POL) 电源，包括 FPGA、CPU 和 ASIC 的核心电源、光学模块、医疗成像、工业运输、工厂自动化和控制、航空航天和国防以及其他空间有限的应用。

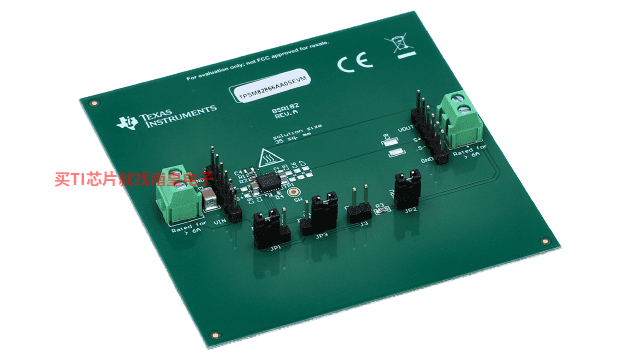

TPSM82866AA0SEVM — 适用于 TPSM82866A 具有集成电感器的 6A、3.5mm x 4mm x 1.4mm 电源模块的评估模块

TPSM82866AA0SEVM 评估模块 (EVM) 有助于评估 TPSM82866A，TPSM82866A 是搭载 DCS-Control 技术并采用 3.5mm × 4mm x 1.4mm 超模压 QFN 封装的 6A 引脚对引脚兼容降压电源模块。EVM 可在输入电压范围为 2.4V 至 5.5V 时提供 1.2V 输出电压（精度为 1%）。TPSM82866A 是一款高效率、小尺寸、超薄型解决方案，适用于多种应用的负载点 (POL) 电源，包括 FPGA、CPU 和 ASIC 的内核电源，光学模块，医疗成像，工业运输，工厂自动化和控制，航空航天和国防以及其他空间有限的应用。

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
